Passerella portacavi MKS 35 FS

N. art. 6053599 | EAN 4012196059539 | ELDAS-No. 127 010 019

3000 mm
1 mm
no
Acciaio
zincato in continuo
Descrizione del prodotto
Descrizione del prodotto
MKS 35 = sistema di passerelle medio pesante con bordo di altezza pari a 35 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 35 mm
Colore zinco
Con parte superiore no
Dimensione B 200 mm
Dimensionee 35x200x3000
Dimensioni 35 x 200
Distanza tra gli appoggi 1,0 m 1,1 kN/m
Distanza tra gli appoggi 1,5 m 0,5 kN/m
Distanza tra gli appoggi 2,0 m 0,3 kN/m
Distanza tra gli appoggi 2,5 m 0,3 kN/m
Distanza tra gli appoggi 3,0 m 0,2 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 5,4867 kg CO₂e / 1 Metro
Larghezza 200 mm
Larghezza 8 in
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Perforazione di base 1
Sezione utile 6800 mm²
Sezione utile 68 cm²
Spessore lamiera 1 mm
Spessore lamiera 0,04 in
Superficie zincato in continuo
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore Connettore fornito in dotazione

Dati tecnici

Schema di sollecitazione passerella portacavi tipo MKS 35

Schema di sollecitazione passerella portacavi tipo MKS 35
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
MKS 310 FS 3000 mm 100 mm 1 mm no Acciaio zincato in continuo 127 010 009 6053548
3 m 21,46 CHF Prezzo / 1 m
MKS 315 FS 3000 mm 150 mm 1 mm no Acciaio zincato in continuo ----- 6053572
3 m 24,71 CHF Prezzo / 1 m
MKS 320 FS 3000 mm 200 mm 1 mm no Acciaio zincato in continuo 127 010 019 6053599
3 m 29,45 CHF Prezzo / 1 m
MKS 330 FS 3000 mm 300 mm 1 mm no Acciaio zincato in continuo 127 010 029 6053637
3 m 40,28 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FS Giunto longitudinale FS RLVK 35 FS 127 018 409 6067085
10 pz 3,07 CHF Prezzo / 1 pz
Giunto di base FS Giunto di base FS SSLB 200 FS 127 018 519 7070213
20 pz 5,05 CHF Prezzo / 1 pz

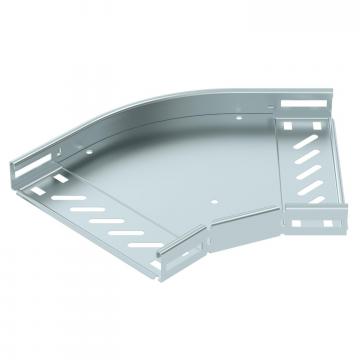

Curva di 45° 35 FS Curva di 45° 35 FS RB 45 320 FS 127 031 809 6036002
1 pz 44,72 CHF Prezzo / 1 pz

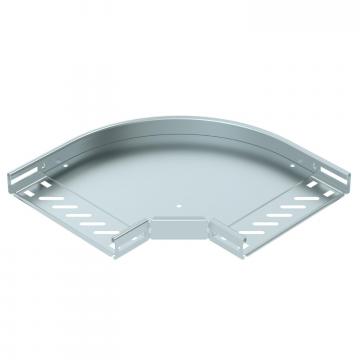

Curva di 90° 35 FS Curva di 90° 35 FS RB 90 320 FS 127 032 329 6036502
1 pz 51,37 CHF Prezzo / 1 pz

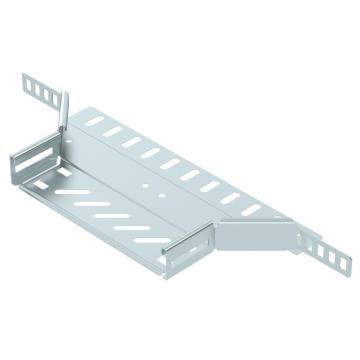

Derivazione laterale 35 FS Derivazione laterale 35 FS RAA 320 FS 127 031 229 6042103
1 pz 30,57 CHF Prezzo / 1 pz

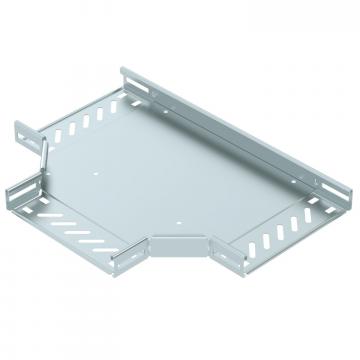

Raccordo a T 35 FS Raccordo a T 35 FS RT 320 FS 127 034 049 6038002
1 pz 61,25 CHF Prezzo / 1 pz

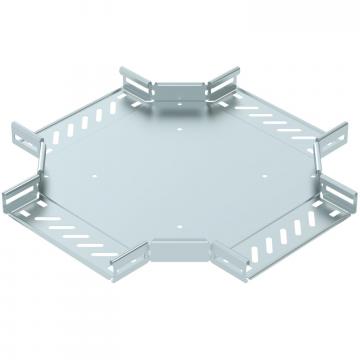

Derivazione a croce 35 FS Derivazione a croce 35 FS RK 320 FS 127 033 429 7027303
1 pz 81,35 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS Coperchio con bussola girevole FS DRL 200 FS 127 013 039 6052207
3 m 37,33 CHF Prezzo / 1 m
Separatore 30 FS Separatore 30 FS TSG 30 FS 127 013 609 6062050
3 m 6,07 CHF Prezzo / 1 m

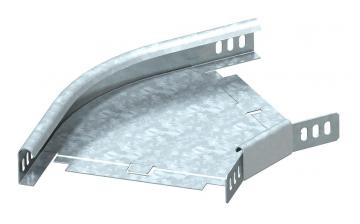

Curva 45° 35 FS Curva 45° 35 FS RB 45 320 FS 127 012 519 6043712
1 pz 55,90 CHF Prezzo / 1 pz
Curva 90° 35 FS Curva 90° 35 FS RB 90 320 FS 127 012 019 6043127
1 pz 57,29 CHF Prezzo / 1 pz
