Passerella portacavi MKS 35 FT

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

MKS 35 = sistema di passerelle medio pesante con bordo di altezza pari a 35 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	35 mm
Colore	zinco
Con parte superiore	no
Dimensione B	200 mm
Dimensionee	35x200x3000
Dimensioni	35 x 200
Distanza tra gli appoggi 1,0 m	1,1 kN/m
Distanza tra gli appoggi 1,5 m	0,5 kN/m
Distanza tra gli appoggi 2,0 m	0,3 kN/m
Distanza tra gli appoggi 2,5 m	0,3 kN/m
Distanza tra gli appoggi 3,0 m	0,2 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	5,4379 kg CO₂e / 1 Metro

Larghezza	8 in
Larghezza	200 mm
Lughezza.	3000 mm
Lughezza.	10 ft
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	6800 mm²
Sezione utile	68 cm²
Spessore lamiera	1 mm
Spessore lamiera	0,04 in
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKS 310 FT	3000 mm	100 mm	1 mm	no	Acciaio	zincato a caldo per immersione	127 011 209	6053106	m	3 m	31,26 CHF Prezzo / 1 m
MKS 315 FT	3000 mm	150 mm	1 mm	no	Acciaio	zincato a caldo per immersione	-----	6053165	m	3 m	45,33 CHF Prezzo / 1 m
MKS 320 FT	3000 mm	200 mm	1 mm	no	Acciaio	zincato a caldo per immersione	127 011 219	6053203	m	3 m	47,79 CHF Prezzo / 1 m
MKS 330 FT	3000 mm	300 mm	1 mm	no	Acciaio	zincato a caldo per immersione	127 011 229	6053300	m	3 m	58,43 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	RLVK 35 FT	127 018 169	6067301	pz	10 pz	3,37 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 200 FT	-----	6051367	m	3 m	50,43 CHF Prezzo / 1 m

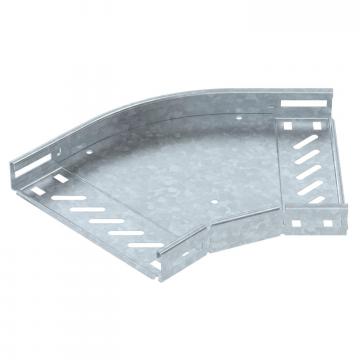

Curva 45° 35 FT	RB 45 320 FT	127 031 819	6036012	pz	1 pz	70,57 CHF Prezzo / 1 pz

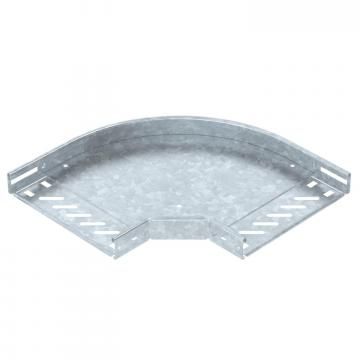

Curva 90° 35 FT	RB 90 320 FT	127 032 339	6036512	pz	1 pz	89,81 CHF Prezzo / 1 pz

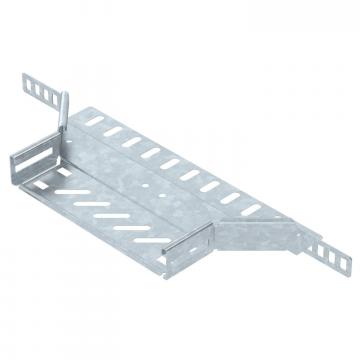

Derivazione laterale 35 FT	RAA 320 FT	127 031 239	6042203	pz	1 pz	69,72 CHF Prezzo / 1 pz

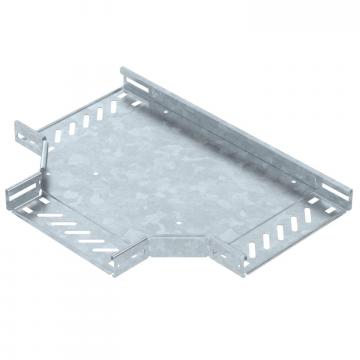

Raccordo a T 35 FT	RT 320 FT	127 034 059	6038012	pz	1 pz	94,93 CHF Prezzo / 1 pz

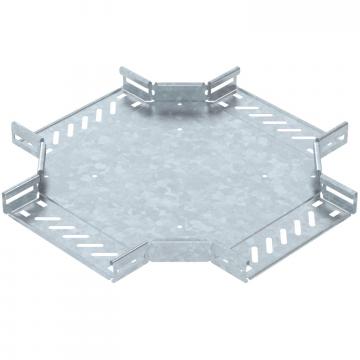

Derivazione a croce 35 FT	RK 320 FT	127 033 439	7027403	pz	1 pz	124,37 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 200 DD	127 053 919	6052709	m	3 m	53,87 CHF Prezzo / 1 m
Separatore 30 DD	TSG 30 DD	127 063 659	6062314	m	3 m	12,93 CHF Prezzo / 1 m
Curva 45° 35 FT	RB 45 320 FT	-----	7065213	pz	1 pz	74,48 CHF Prezzo / 1 pz
