Passerella portacavi MKS 35 FT

N. art. 6053300 | EAN 4012196059416 | ELDAS-No. 127 011 229

3000 mm
1 mm
no
Acciaio
zincato a caldo per immersione
Descrizione del prodotto
Descrizione del prodotto
MKS 35 = sistema di passerelle medio pesante con bordo di altezza pari a 35 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 35 mm
Colore zinco
Con parte superiore no
Dimensione B 300 mm
Dimensionee 35x300x3000
Dimensioni 35 x 300
Distanza tra gli appoggi 1,0 m 1,1 kN/m
Distanza tra gli appoggi 1,5 m 0,5 kN/m
Distanza tra gli appoggi 2,0 m 0,3 kN/m
Distanza tra gli appoggi 2,5 m 0,3 kN/m
Distanza tra gli appoggi 3,0 m 0,2 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 7,25 kg CO₂e / 1 Metro
Larghezza 12 in
Larghezza 300 mm
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 10300 mm²
Sezione utile 103 cm²
Spessore lamiera 1 mm
Spessore lamiera 0,04 in
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi tipo MKS 35

Schema di sollecitazione passerella portacavi tipo MKS 35
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
MKS 310 FT 3000 mm 100 mm 1 mm no Acciaio zincato a caldo per immersione 127 011 209 6053106
3 m 31,26 CHF Prezzo / 1 m
MKS 315 FT 3000 mm 150 mm 1 mm no Acciaio zincato a caldo per immersione ----- 6053165
3 m 45,33 CHF Prezzo / 1 m
MKS 320 FT 3000 mm 200 mm 1 mm no Acciaio zincato a caldo per immersione 127 011 219 6053203
3 m 47,79 CHF Prezzo / 1 m
MKS 330 FT 3000 mm 300 mm 1 mm no Acciaio zincato a caldo per immersione 127 011 229 6053300
3 m 58,43 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FT Giunto longitudinale FT RLVK 35 FT 127 018 169 6067301
10 pz 3,37 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT Coperchio con bussola girevole FT DRL 300 FT ----- 6051383
3 m 68,29 CHF Prezzo / 1 m

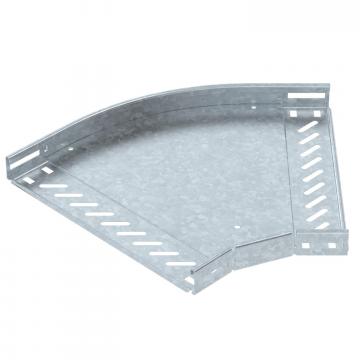

Curva 45° 35 FT Curva 45° 35 FT RB 45 330 FT 127 031 839 6036014
1 pz 79,93 CHF Prezzo / 1 pz

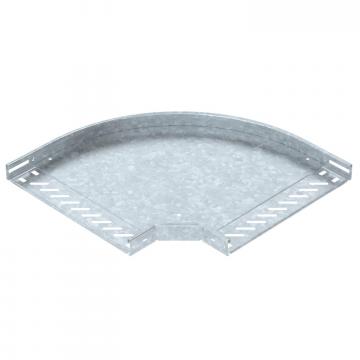

Curva 90° 35 FT Curva 90° 35 FT RB 90 330 FT 127 032 359 6036514
1 pz 110,62 CHF Prezzo / 1 pz

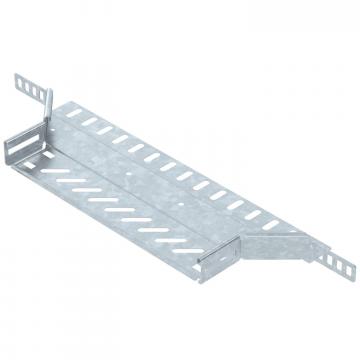

Derivazione laterale 35 FT Derivazione laterale 35 FT RAA 330 FT 127 031 259 6042205
1 pz 74,46 CHF Prezzo / 1 pz

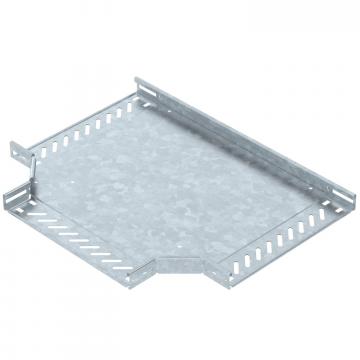

Raccordo a T 35 FT Raccordo a T 35 FT RT 330 FT 127 034 079 6038014
1 pz 116,11 CHF Prezzo / 1 pz

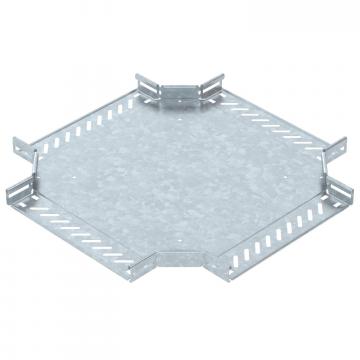

Derivazione a croce 35 FT Derivazione a croce 35 FT RK 330 FT 127 033 459 7027405
1 pz 153,14 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD Coperchio con bussola girevole DD DRL 300 DD 127 053 929 6052712
3 m 68,29 CHF Prezzo / 1 m
Separatore 30 DD Separatore 30 DD TSG 30 DD 127 063 659 6062314
3 m 12,93 CHF Prezzo / 1 m
Curva 45° 35 FT Curva 45° 35 FT RB 45 330 FT ----- 7065310
1 pz 84,34 CHF Prezzo / 1 pz
Curva 90° 35 FT Curva 90° 35 FT RB 90 330 FT 127 014 929 7124325
1 pz 111,69 CHF Prezzo / 1 pz
