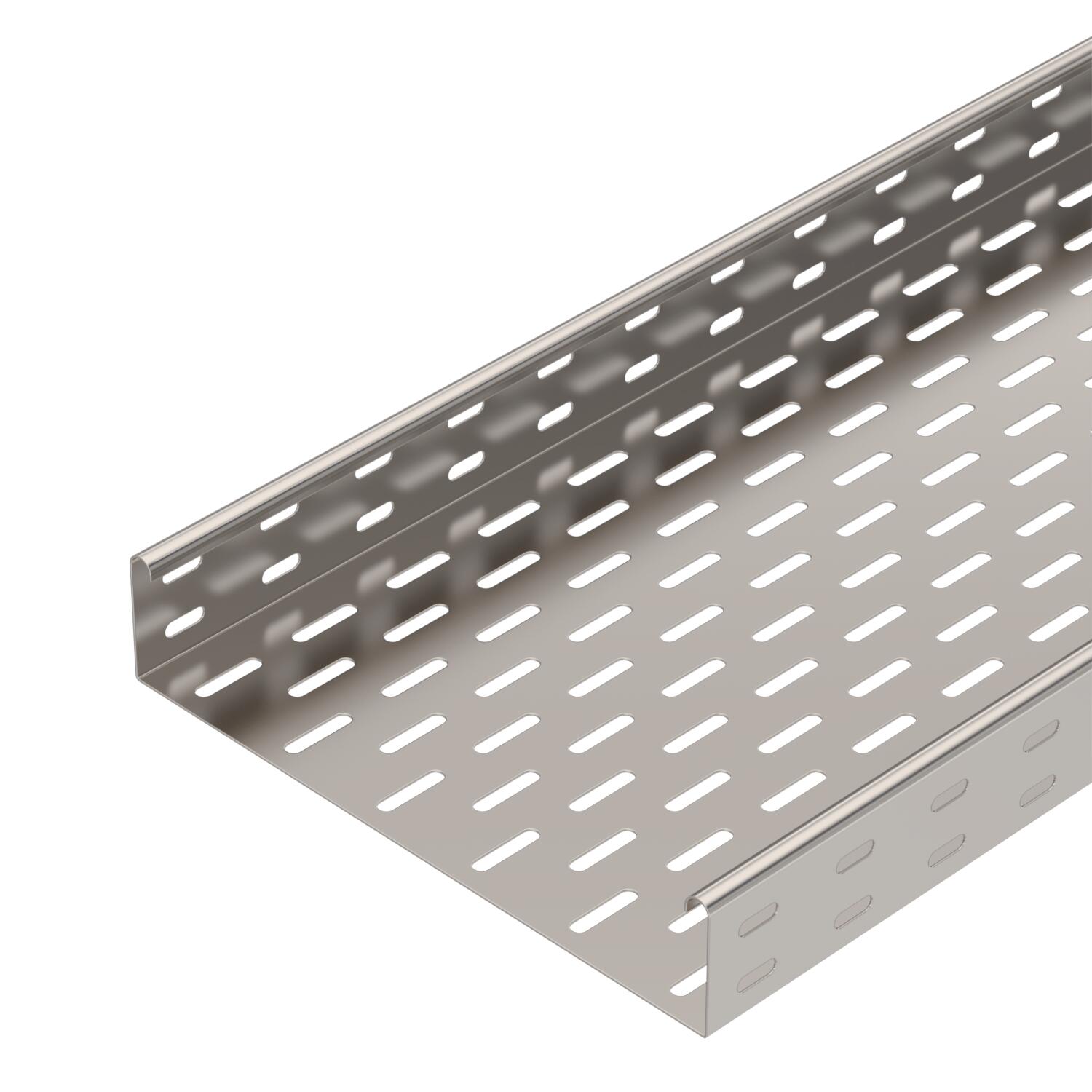

Passerella portacavi MKS 60 A2

N. art. 6056040 | EAN 4012196389414 | ELDAS-No. 127 051 529

3000 mm
1 mm
no
Acciaio INOX 1.4301
non trattato, ulteriore trattamento
Descrizione del prodotto
Descrizione del prodotto
MKS 60 = Sistema di passerella medio-pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 60 mm
Altezza 2 in
Colore acciaio inox
Con parte superiore no
Dimensione B 300 mm

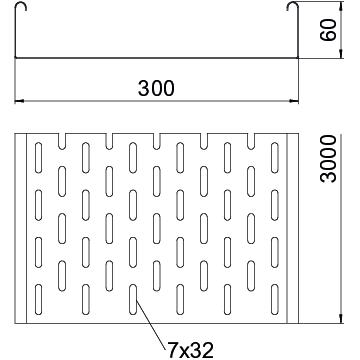

Dimensionee 60x300x3000
Distanza tra gli appoggi 1,5 m 1,5 kN/m
Distanza tra gli appoggi 1,75 m 1,25 kN/m
Distanza tra gli appoggi 2,0 m 1 kN/m
Distanza tra gli appoggi 2,5 m 0,5 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 17,2745 kg CO₂e / 1 Metro
Larghezza 300 mm
Larghezza 12 in
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale no
Maß W 300 mm
Materiale Acciaio INOX 1.4301
Sezione utile 178 cm²
Sezione utile 17800 mm²
Spessore lamiera 0,04 in
Spessore lamiera 1 mm
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Diagramma di carico passerella tipo MKS 60 VA

Diagramma di carico passerella tipo MKS 60 VA
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
MKS 610 A2 3000 mm 100 mm 1 mm no Acciaio INOX 1.4301 non trattato, ulteriore trattamento 127 051 509 6056016
3 m 112,59 CHF Prezzo / 1 m
MKS 620 A2 3000 mm 200 mm 1 mm no Acciaio INOX 1.4301 non trattato, ulteriore trattamento 127 051 519 6056024
3 m 156,53 CHF Prezzo / 1 m
MKS 630 A2 3000 mm 300 mm 1 mm no Acciaio INOX 1.4301 non trattato, ulteriore trattamento 127 051 529 6056040
3 m 201,67 CHF Prezzo / 1 m
MKS 640 A2 3000 mm 400 mm 1 mm no Acciaio INOX 1.4301 non trattato, ulteriore trattamento 127 051 539 6056059
3 m 248,21 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale A2 Giunto longitudinale A2 RLVK 60 A2 127 058 579 6067654
10 pz 8,30 CHF Prezzo / 1 pz
Giunto di base A2 Giunto di base A2 SSLB 300 A2 127 058 529 7070365
20 pz 17,80 CHF Prezzo / 1 pz
Curva 90° 60 A2 Curva 90° 60 A2 RB 90 630 A2 127 032 489 6036626
1 pz 143,72 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 A2 Curva ad angolazione regolabile 60 A2 RB W 630 A2 127 033 009 6037156
1 pz 308,56 CHF Prezzo / 1 pz
Derivazione laterale 60 A2 Derivazione laterale 60 A2 RAA 630 A2 127 031 389 6042318
1 pz 92,08 CHF Prezzo / 1 pz
Raccordo a T 60/300 A2 Raccordo a T 60/300 A2 RT 630 A2 127 034 189 6038164
1 pz 203,49 CHF Prezzo / 1 pz
Derivazione a croce 60/300 A2 Derivazione a croce 60/300 A2 RK 630 A2 127 033 549 7027505
1 pz 264,53 CHF Prezzo / 1 pz
Coperchio con chiusura con bussola girevole A2 Coperchio con chiusura con bussola girevole A2 DRL 300 A2 127 053 529 6052908
3 m 175,29 CHF Prezzo / 1 m
Separatore 60 A2 Separatore 60 A2 TSG 60 A2 127 058 569 6062084
3 m 34,02 CHF Prezzo / 1 m
Download

Download

Dichiarazione di conformità UE MKS 630 A2 / 6056040 , 0.16MB , pdf
Download
REACH Dichiarazione di conformità MKS 630 A2 / 6056040 , 0.12MB , pdf
RoHS Dichiarazione di conformità MKS 630 A2 / 6056040 , 0.12MB , pdf

Download

MKS 630 A2 / 6056040 MKS 630 A2 / 6056040
Download
