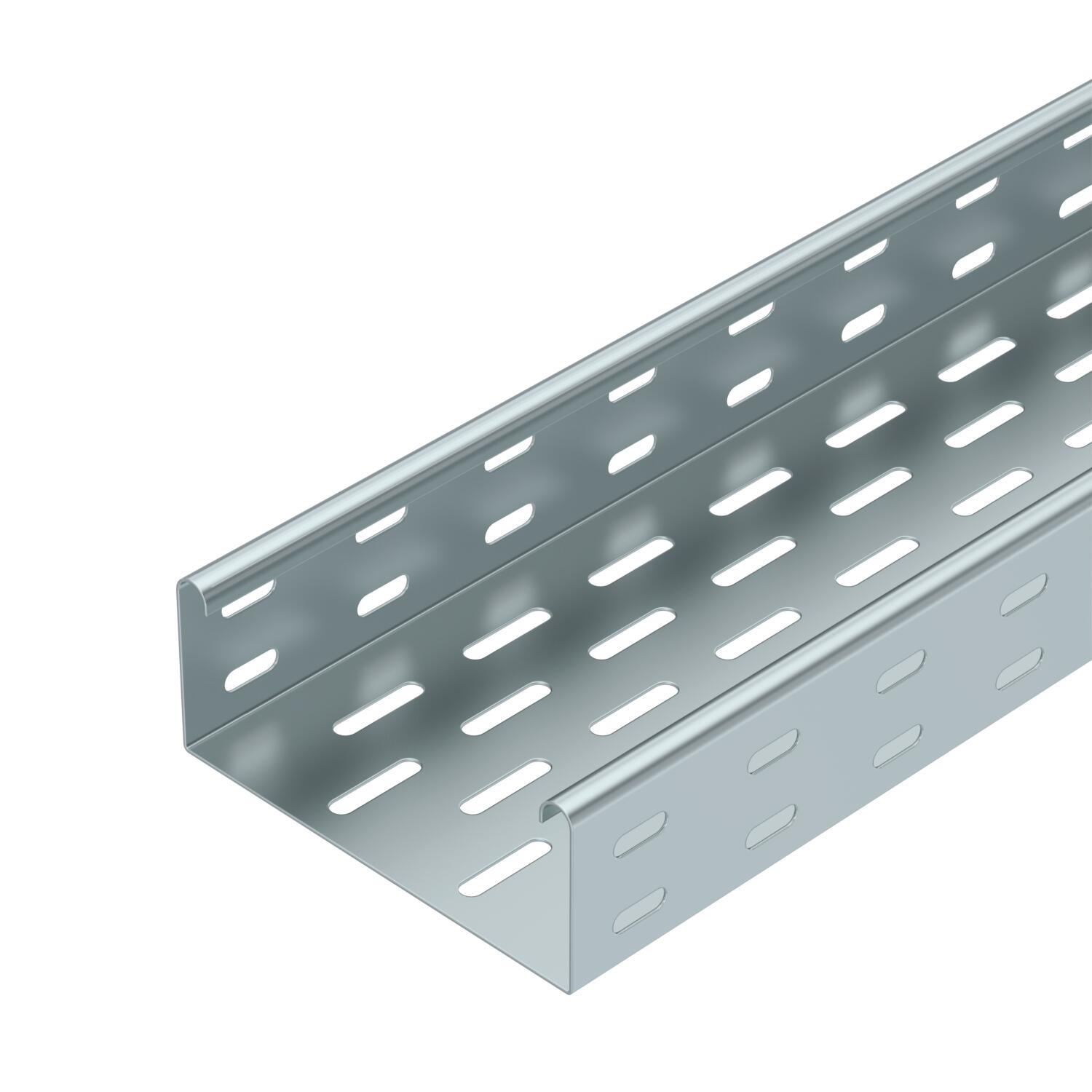

Passerella portacavi MKS 60 FS

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

MKS 60 = Sistema di passerella medio-pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Accessori di fornitura	Set giunti longitudinali RV 60
Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Colore	zinco
Con parte superiore	no

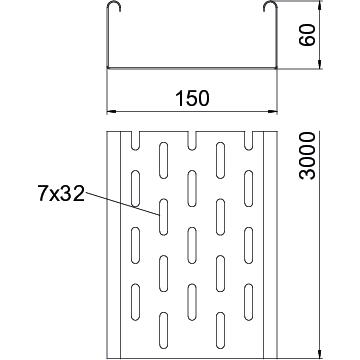

Dimensione B	150 mm
Dimensionee	60x150x3000
Dimensioni	60 x 150
Distanza tra gli appoggi 1,5 m	1,5 kN/m
Distanza tra gli appoggi 1,75 m	1,25 kN/m
Distanza tra gli appoggi 2,0 m	1 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	5,526 kg CO₂e / 1 Metro

Larghezza	150 mm
Larghezza	6 in
Lughezza.	3000 mm
Lughezza.	10 ft
Mantenimento funzionale	no
Maß W	150 mm
Materiale	Acciaio
Sezione utile	88 cm²
Sezione utile	8800 mm²
Spessore lamiera	1 mm
Spessore lamiera	0,04 in
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	Connettore fornito in dotazione

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKS 610 FS	3000 mm	100 mm	1 mm	no	Acciaio	zincato in continuo	127 010 109	6055109	m	3 m	24,53 CHF Prezzo / 1 m
MKS 615 FS	3000 mm	150 mm	1 mm	no	Acciaio	zincato in continuo	-----	6055141	m	3 m	31,20 CHF Prezzo / 1 m
MKS 620 FS	3000 mm	200 mm	1 mm	no	Acciaio	zincato in continuo	127 010 119	6055206	m	3 m	32,34 CHF Prezzo / 1 m
MKS 630 FS	3000 mm	300 mm	1 mm	no	Acciaio	zincato in continuo	127 010 129	6055303	m	3 m	41,72 CHF Prezzo / 1 m
MKS 640 FS	3000 mm	400 mm	1 mm	no	Acciaio	zincato in continuo	127 010 139	6055400	m	3 m	48,51 CHF Prezzo / 1 m
MKS 650 FS	3000 mm	500 mm	1 mm	no	Acciaio	zincato in continuo	127 010 149	6055508	m	3 m	57,89 CHF Prezzo / 1 m
MKS 660 FS	3000 mm	600 mm	1 mm	no	Acciaio	zincato in continuo	127 010 159	6055524	m	3 m	69,73 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FS	RLVK 60 FS	127 018 419	6067093	pz	10 pz	4,08 CHF Prezzo / 1 pz
Giunto di base FS	SSLB 150 FS	-----	7070209	pz	20 pz	4,33 CHF Prezzo / 1 pz
Curva 45° 60 FS	RB 45 615 FS	127 031 869	6036102	pz	1 pz	44,56 CHF Prezzo / 1 pz
Curva 90° 60 FS	RB 90 615 FS	127 032 429	6036562	pz	1 pz	46,99 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS	RB W 615 FS	127 032 949	6037102	pz	1 pz	108,13 CHF Prezzo / 1 pz
Derivazione laterale 60 FS	RAA 615 FS	127 031 329	6042113	pz	1 pz	33,63 CHF Prezzo / 1 pz
Raccordo a T 60 FS	RT 615 FS	127 034 129	6038102	pz	1 pz	65,59 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 150 FS	127 013 029	6052150	m	3 m	33,36 CHF Prezzo / 1 m
Separatore 60	TSG 60 FS	127 013 619	6062068	m	3 m	9,50 CHF Prezzo / 1 m
Curva 45° 60 FS	RB 45 615 FS	-----	6043755	pz	1 pz	47,12 CHF Prezzo / 1 pz
