Passerella portacavi MKS 60 FS 3000 | 500 | 1 | no | Acciaio | zincato in continuo

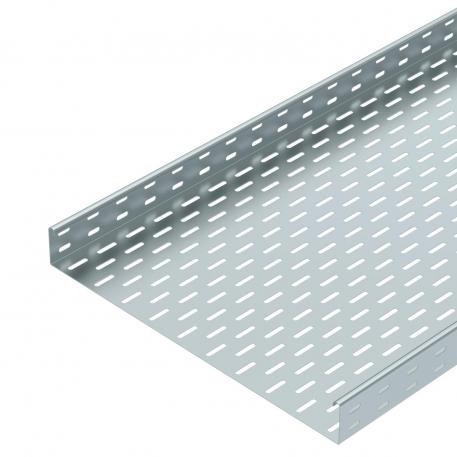

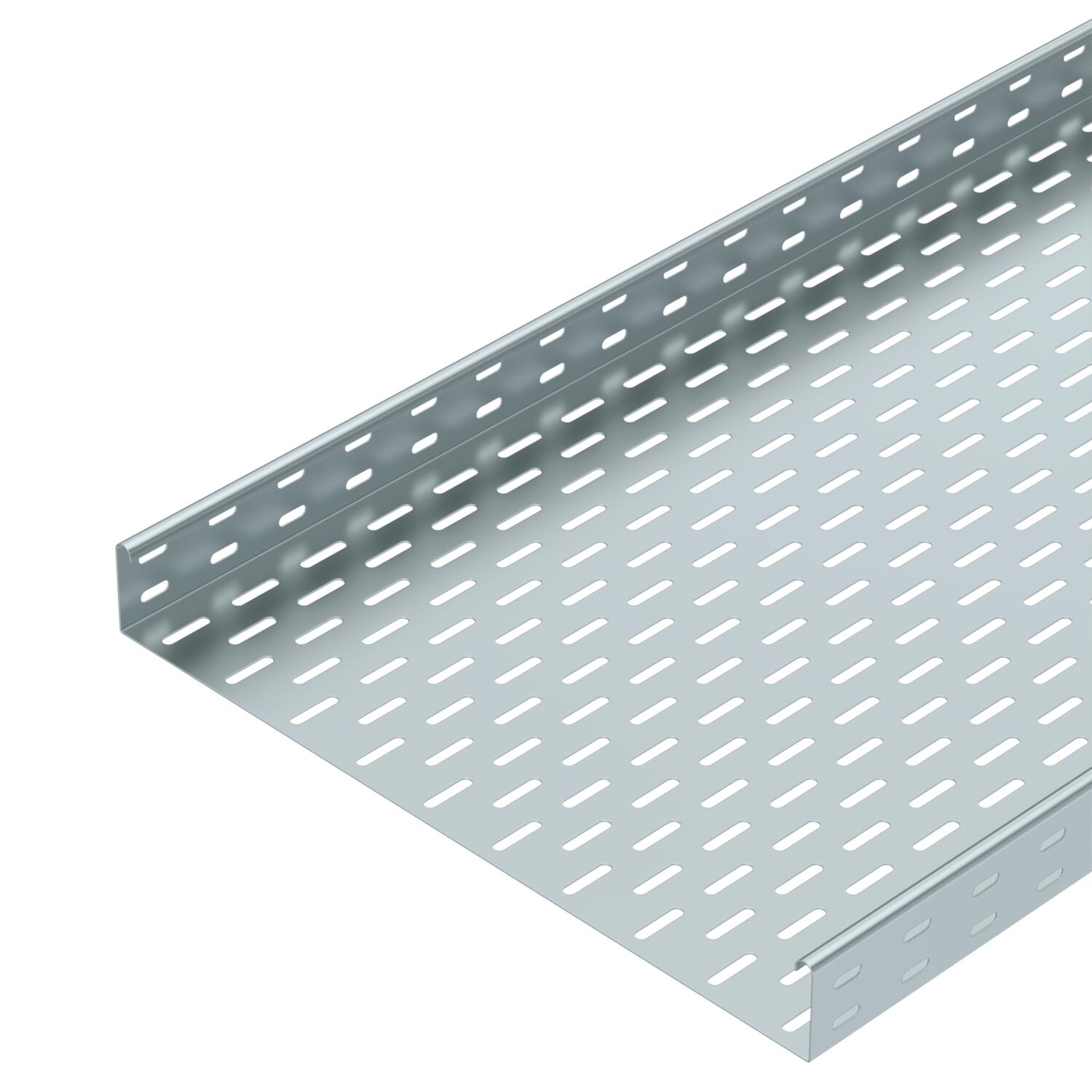

Passerella portacavi MKS 60 FS

N. art. 6055508 | EAN 4012196059898 | ELDAS-No. 127 010 149

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

MKS 60 = Sistema di passerella medio-pesante con bordo di altezza 60 mm. Versione FS incluso set di giunti lineari RV 60.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Accessori di fornitura	Set giunti longitudinali RV 60
Acciaio inossidabile, decapato	no
Con parte superiore	no
Dimensionee	60x500x3000
Dimensioni	60 x 500
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Mantenimento funzionale	no
Materiale	Acciaio

Sezione utile	29800 mm²
Sezione utile	298 cm²
Spessore lamiera	1 mm
Spessore lamiera	0,04 in
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

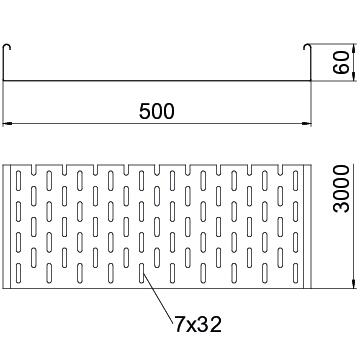

Misure

Altezza	60 mm
Altezza	2 in
Dimensione B	500 mm
Larghezza	500 mm

Larghezza	20 in
Lughezza.	3000 mm
Lughezza.	10 ft

Carichi

Distanza tra gli appoggi 1,5 m	1,5 kN/m
Distanza tra gli appoggi 1,75 m	1,25 kN/m

Distanza tra gli appoggi 2,0 m	1 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m

Dati tecnici

Diagramma di carico passerella portacavi tipo MKS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKS 610 FS	3000 mm	100 mm	1 mm	no	Acciaio	zincato in continuo	127 010 109	6055109	m	3 m	24,53 CHF Prezzo / 1 m
MKS 615 FS	3000 mm	150 mm	1 mm	no	Acciaio	zincato in continuo	-----	6055141	m	3 m	31,20 CHF Prezzo / 1 m
MKS 620 FS	3000 mm	200 mm	1 mm	no	Acciaio	zincato in continuo	127 010 119	6055206	m	3 m	32,34 CHF Prezzo / 1 m
MKS 630 FS	3000 mm	300 mm	1 mm	no	Acciaio	zincato in continuo	127 010 129	6055303	m	3 m	41,72 CHF Prezzo / 1 m
MKS 640 FS	3000 mm	400 mm	1 mm	no	Acciaio	zincato in continuo	127 010 139	6055400	m	3 m	48,51 CHF Prezzo / 1 m
MKS 650 FS	3000 mm	500 mm	1 mm	no	Acciaio	zincato in continuo	127 010 149	6055508	m	3 m	57,89 CHF Prezzo / 1 m
MKS 660 FS	3000 mm	600 mm	1 mm	no	Acciaio	zincato in continuo	127 010 159	6055524	m	3 m	69,73 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FS	RLVK 60 FS	127 018 419	6067093	pz	10 pz	4,08 CHF Prezzo / 1 pz
Giunto di base FS	SSLB 500 FS	127 018 549	7070225	pz	20 pz	10,40 CHF Prezzo / 1 pz
Curva 45° 60 FS	RB 45 650 FS	127 031 949	6036110	pz	1 pz	116,40 CHF Prezzo / 1 pz
Curva 90° 60 FS	RB 90 650 FS	127 032 589	6036570	pz	1 pz	148,22 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS	RB W 650 FS	127 033 109	6037110	pz	1 pz	194,09 CHF Prezzo / 1 pz
Derivazione laterale 60 FS	RAA 650 FS	127 031 489	6042121	pz	1 pz	76,82 CHF Prezzo / 1 pz
Raccordo a T 60 FS	RT 650 FS	127 034 289	6038110	pz	1 pz	175,73 CHF Prezzo / 1 pz
Derivazione a croce 60 FS	RK 650 FS	127 033 649	7027319	pz	1 pz	309,50 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 500 FS	127 013 069	6052509	m	3 m	76,40 CHF Prezzo / 1 m
Separatore 60	TSG 60 FS	127 013 619	6062068	m	3 m	9,50 CHF Prezzo / 1 m
Curva 45° 60 FS	RB 45 650 FS	127 014 649	7000405	pz	1 pz	116,32 CHF Prezzo / 1 pz
Curva 90° 60 FS	RB 90 650 FS	127 014 149	7001304	pz	1 pz	131,59 CHF Prezzo / 1 pz
