Passerella portacavi MKS 60 FS 3000 | 600 | 1 | no | Acciaio | zincato in continuo

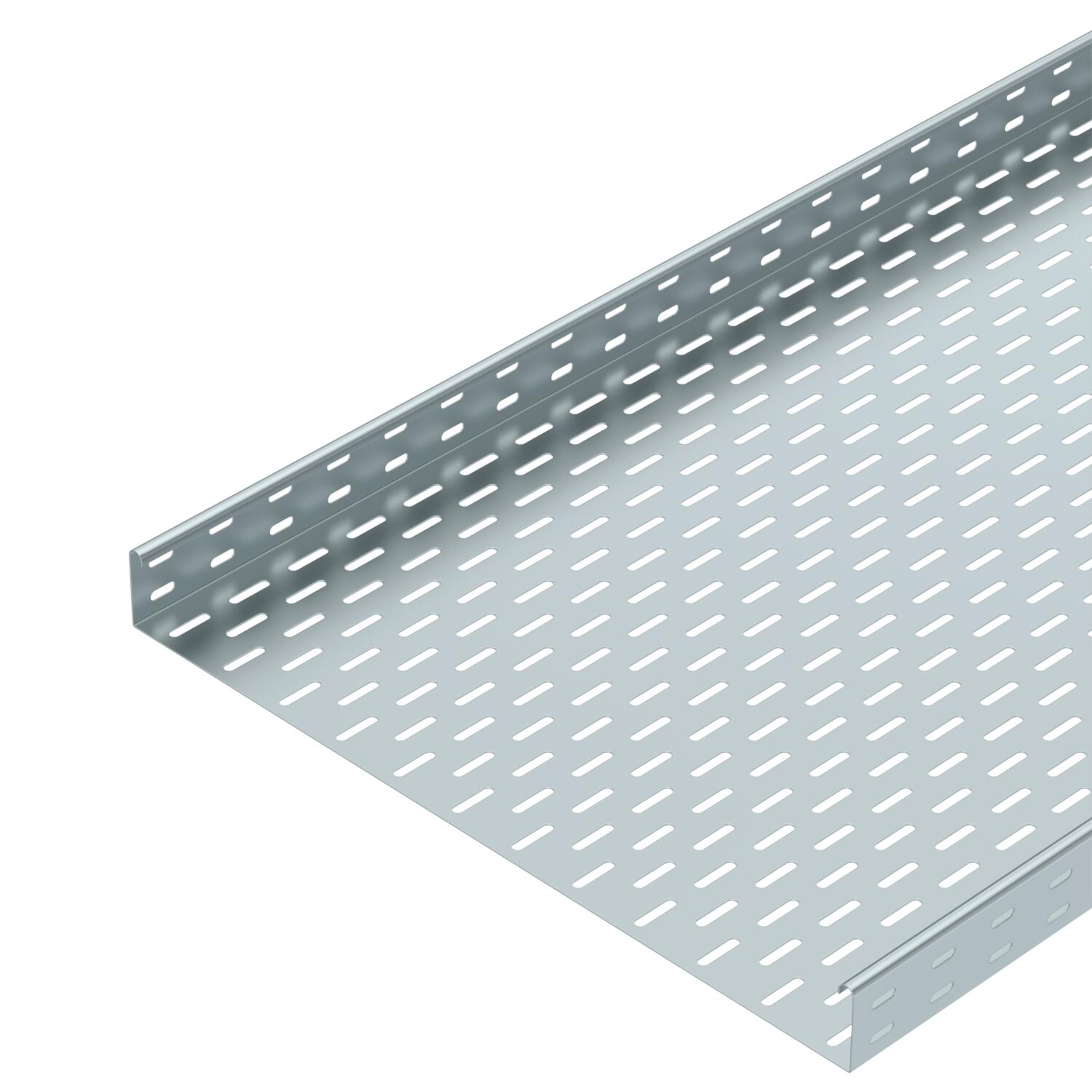

Passerella portacavi MKS 60 FS

N. art. 6055524 | EAN 4012196059959 | ELDAS-No. 127 010 159

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

MKS 60 = Sistema di passerella medio-pesante con bordo di altezza 60 mm. Versione FS incluso set di giunti lineari RV 60.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Accessori di fornitura	Set giunti longitudinali RV 60
Acciaio inossidabile, decapato	no
Con parte superiore	no
Dimensionee	60x600x3000
Dimensioni	60 x 600
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Mantenimento funzionale	no
Materiale	Acciaio

Sezione utile	35800 mm²
Sezione utile	358 cm²
Spessore lamiera	1 mm
Spessore lamiera	0,04 in
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

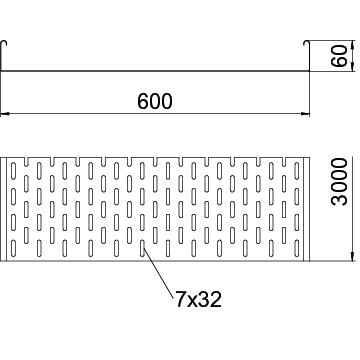

Misure

Altezza	60 mm
Altezza	2 in
Dimensione B	600 mm
Larghezza	600 mm

Larghezza	24 in
Lughezza.	10 ft
Lughezza.	3000 mm

Carichi

Distanza tra gli appoggi 1,5 m	1,5 kN/m
Distanza tra gli appoggi 1,75 m	1,25 kN/m

Distanza tra gli appoggi 2,0 m	1 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m

Dati tecnici

Diagramma di carico passerella portacavi tipo MKS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKS 610 FS	3000 mm	100 mm	1 mm	no	Acciaio	zincato in continuo	127 010 109	6055109	m	3 m	24,53 CHF Prezzo / 1 m
MKS 615 FS	3000 mm	150 mm	1 mm	no	Acciaio	zincato in continuo	-----	6055141	m	3 m	31,20 CHF Prezzo / 1 m
MKS 620 FS	3000 mm	200 mm	1 mm	no	Acciaio	zincato in continuo	127 010 119	6055206	m	3 m	32,34 CHF Prezzo / 1 m
MKS 630 FS	3000 mm	300 mm	1 mm	no	Acciaio	zincato in continuo	127 010 129	6055303	m	3 m	41,72 CHF Prezzo / 1 m
MKS 640 FS	3000 mm	400 mm	1 mm	no	Acciaio	zincato in continuo	127 010 139	6055400	m	3 m	48,51 CHF Prezzo / 1 m
MKS 650 FS	3000 mm	500 mm	1 mm	no	Acciaio	zincato in continuo	127 010 149	6055508	m	3 m	57,89 CHF Prezzo / 1 m
MKS 660 FS	3000 mm	600 mm	1 mm	no	Acciaio	zincato in continuo	127 010 159	6055524	m	3 m	69,73 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FS	RLVK 60 FS	127 018 419	6067093	pz	10 pz	4,08 CHF Prezzo / 1 pz
Giunto di base FS	SSLB 600 FS	127 018 569	7070233	pz	20 pz	12,93 CHF Prezzo / 1 pz
Curva 45° 60 FS	RB 45 660 FS	127 031 969	6036113	pz	1 pz	143,04 CHF Prezzo / 1 pz
Curva 90° 60 FS	RB 90 660 FS	127 032 629	6036572	pz	1 pz	162,05 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS	RB W 660 FS	127 033 149	6037112	pz	1 pz	203,81 CHF Prezzo / 1 pz
Derivazione laterale 60 FS	RAA 660 FS	127 031 529	6042123	pz	1 pz	79,36 CHF Prezzo / 1 pz
Raccordo a T 60 FS	RT 660 FS	127 034 329	6038112	pz	1 pz	238,51 CHF Prezzo / 1 pz
Derivazione a croce 60 FS	RK 660 FS	127 033 689	7027321	pz	1 pz	446,69 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 600 FS	127 013 089	6052606	m	3 m	84,34 CHF Prezzo / 1 m
Separatore 60	TSG 60 FS	127 013 619	6062068	m	3 m	9,50 CHF Prezzo / 1 m
Curva 45° 60 FS	RB 45 660 FS	127 014 659	7000421	pz	1 pz	143,01 CHF Prezzo / 1 pz
Curva 90° 60 FS	RB 90 660 FS	127 014 159	7001312	pz	1 pz	152,21 CHF Prezzo / 1 pz
