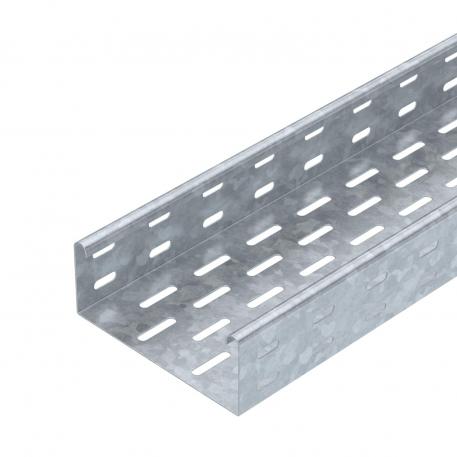

Passerella portacavi MKS 60 FT

N. art. 6055559 | EAN 4012196387915

3000 mm
1 mm
no
Acciaio
zincato a caldo per immersione
Descrizione del prodotto
Descrizione del prodotto
MKS 60 = Sistema di passerelle portacavi medio-pesanti con altezza del bordo di 60 mm.


Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 2 in
Altezza 60 mm
Colore zinco
Con parte superiore no

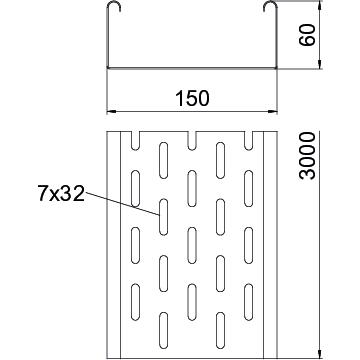

Dimensione B 150 mm
Dimensionee 60x150x3000
Dimensioni 60 x 150
Distanza tra gli appoggi 1,5 m 1,5 kN/m
Distanza tra gli appoggi 1,75 m 1,25 kN/m
Distanza tra gli appoggi 2,0 m 1 kN/m
Distanza tra gli appoggi 2,5 m 0,5 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 5,4405 kg CO₂e / 1 Metro
Larghezza 6 in
Larghezza 150 mm
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale no
Maß W 150 mm
Materiale Acciaio
Sezione utile 88 cm²
Sezione utile 8800 mm²
Spessore lamiera 1 mm
Spessore lamiera 0,04 in
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Diagramma di carico passerella portacavi tipo MKS 60

Diagramma di carico passerella portacavi tipo MKS 60
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
MKS 610 FT 3000 mm 100 mm 1 mm no Acciaio zincato a caldo per immersione 127 051 009 6055532
3 m 31,32 CHF Prezzo / 1 m
MKS 615 FT 3000 mm 150 mm 1 mm no Acciaio zincato a caldo per immersione ----- 6055559
3 m 45,20 CHF Prezzo / 1 m
MKS 620 FT 3000 mm 200 mm 1 mm no Acciaio zincato a caldo per immersione 127 051 019 6055575
3 m 47,12 CHF Prezzo / 1 m
MKS 630 FT 3000 mm 300 mm 1 mm no Acciaio zincato a caldo per immersione 127 051 029 6055613
3 m 69,79 CHF Prezzo / 1 m
MKS 640 FT 3000 mm 400 mm 1 mm no Acciaio zincato a caldo per immersione 127 051 039 6055664
3 m 75,32 CHF Prezzo / 1 m
MKS 650 FT 3000 mm 500 mm 1 mm no Acciaio zincato a caldo per immersione 127 051 049 6055699
3 m 89,03 CHF Prezzo / 1 m
MKS 660 FT 3000 mm 600 mm 1 mm no Acciaio zincato a caldo per immersione 127 051 059 6055710
3 m 100,99 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FT Giunto longitudinale FT RLVK 60 FT 127 058 009 6067603
10 pz 5,05 CHF Prezzo / 1 pz
Giunto di base DD Giunto di base DD SSLB 150 DD ----- 7070310
20 pz 5,89 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT Coperchio con bussola girevole FT DRL 150 FT ----- 6051359
3 m 49,90 CHF Prezzo / 1 m

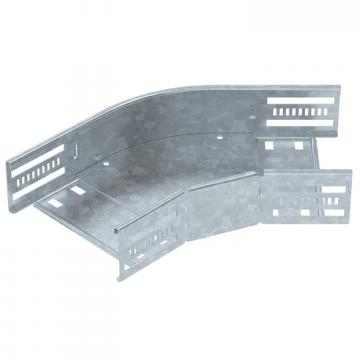

Curva 45° 60 FT Curva 45° 60 FT RB 45 615 FT 127 031 879 6036132
1 pz 70,13 CHF Prezzo / 1 pz

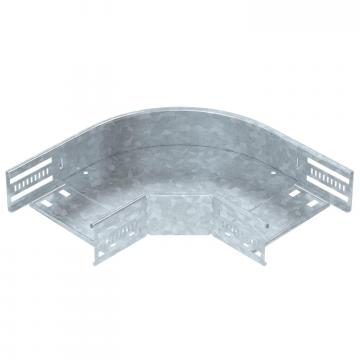

Curva 90° 60 FT Curva 90° 60 FT RB 90 615 FT 127 032 439 6036592
1 pz 85,10 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FT Curva ad angolazione regolabile 60 FT RB W 615 FT 127 032 959 6037122
1 pz 115,68 CHF Prezzo / 1 pz

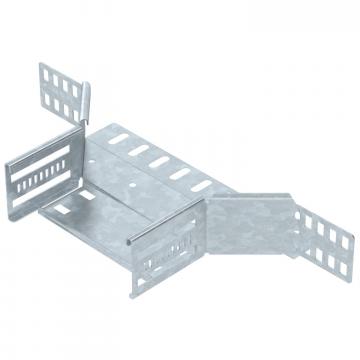

Derivazione laterale 60 FT Derivazione laterale 60 FT RAA 615 FT 127 031 339 6042213
1 pz 58,42 CHF Prezzo / 1 pz

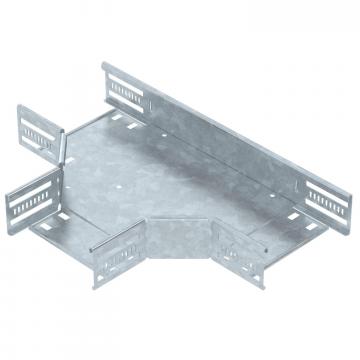

Raccordo a T 60 FT Raccordo a T 60 FT RT 615 FT 127 034 139 6038132
1 pz 98,26 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD Coperchio con bussola girevole DD DRL 150 DD ----- 6052706
3 m 49,90 CHF Prezzo / 1 m
Separatore 60 DD Separatore 60 DD TSG 60 DD 127 063 679 6062327
3 m 16,11 CHF Prezzo / 1 m
Curva 45° 60 FT Curva 45° 60 FT RB 45 615 FT ----- 7066158
1 pz 78,45 CHF Prezzo / 1 pz
Curva 90° 60 FT Curva 90° 60 FT RB 90 615 FT ----- 7125189
1 pz 107,85 CHF Prezzo / 1 pz
