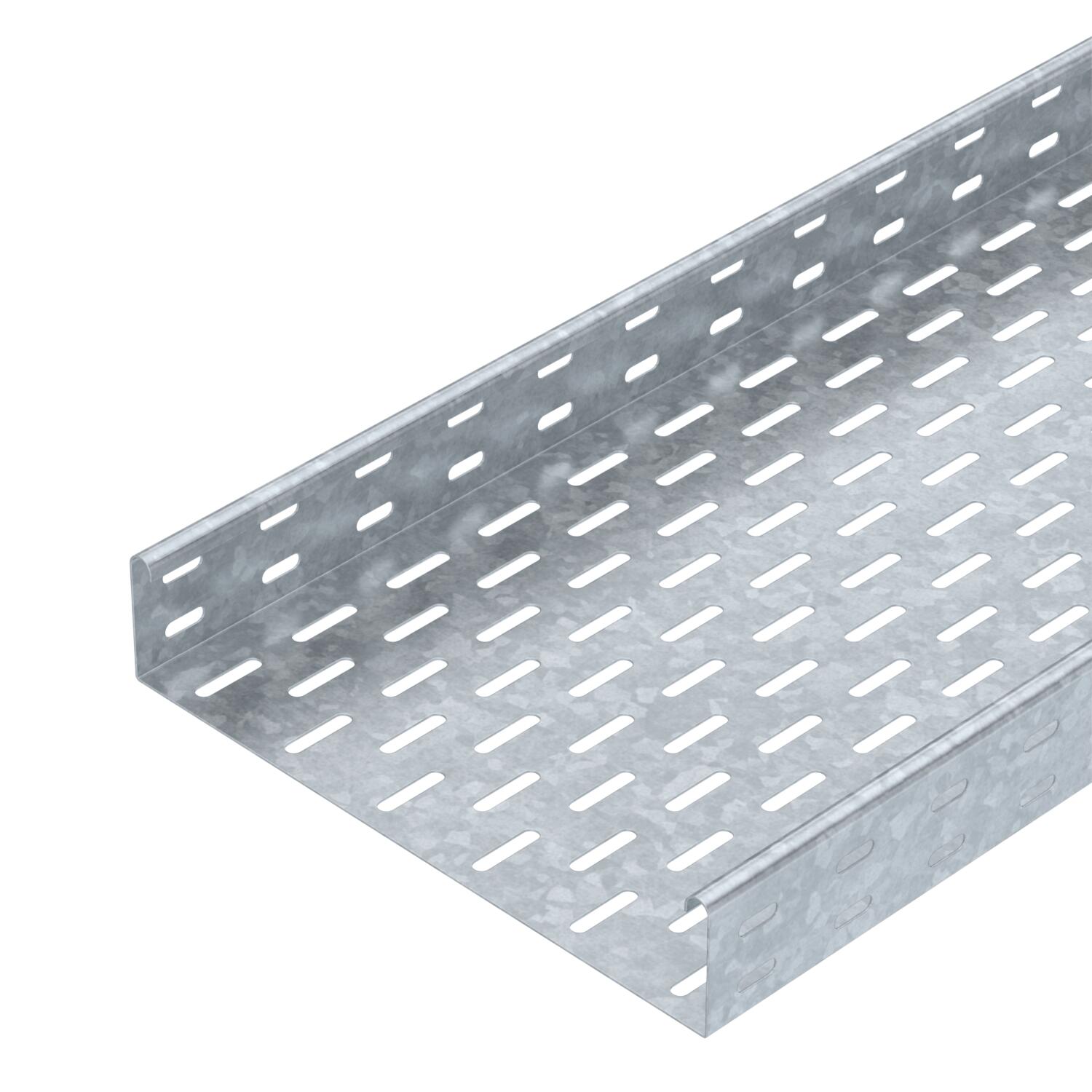

Passerella portacavi MKS 60 FT

N. art. 6055613 | EAN 4012196060139 | ELDAS-No. 127 051 029

3000 mm
1 mm
no
Acciaio
zincato a caldo per immersione
Descrizione del prodotto
Descrizione del prodotto
MKS 60 = Sistema di passerelle portacavi medio-pesanti con altezza del bordo di 60 mm.


Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 60 mm
Altezza 2 in
Colore zinco
Con parte superiore no

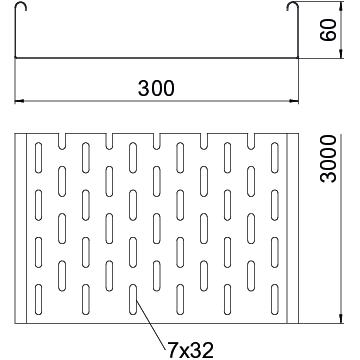

Dimensione B 300 mm
Dimensionee 60x300x3000
Dimensioni 60 x 300
Distanza tra gli appoggi 1,5 m 1,5 kN/m
Distanza tra gli appoggi 1,75 m 1,25 kN/m
Distanza tra gli appoggi 2,0 m 1 kN/m
Distanza tra gli appoggi 2,5 m 0,5 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 8,1779 kg CO₂e / 1 Metro
Larghezza 12 in
Larghezza 300 mm
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale no
Maß W 300 mm
Materiale Acciaio
Sezione utile 17800 mm²
Sezione utile 178 cm²
Spessore lamiera 0,04 in
Spessore lamiera 1 mm
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Diagramma di carico passerella portacavi tipo MKS 60

Diagramma di carico passerella portacavi tipo MKS 60
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
MKS 610 FT 3000 mm 100 mm 1 mm no Acciaio zincato a caldo per immersione 127 051 009 6055532
3 m 31,32 CHF Prezzo / 1 m
MKS 615 FT 3000 mm 150 mm 1 mm no Acciaio zincato a caldo per immersione ----- 6055559
3 m 45,20 CHF Prezzo / 1 m
MKS 620 FT 3000 mm 200 mm 1 mm no Acciaio zincato a caldo per immersione 127 051 019 6055575
3 m 47,12 CHF Prezzo / 1 m
MKS 630 FT 3000 mm 300 mm 1 mm no Acciaio zincato a caldo per immersione 127 051 029 6055613
3 m 69,79 CHF Prezzo / 1 m
MKS 640 FT 3000 mm 400 mm 1 mm no Acciaio zincato a caldo per immersione 127 051 039 6055664
3 m 75,32 CHF Prezzo / 1 m
MKS 650 FT 3000 mm 500 mm 1 mm no Acciaio zincato a caldo per immersione 127 051 049 6055699
3 m 89,03 CHF Prezzo / 1 m
MKS 660 FT 3000 mm 600 mm 1 mm no Acciaio zincato a caldo per immersione 127 051 059 6055710
3 m 100,99 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FT Giunto longitudinale FT RLVK 60 FT 127 058 009 6067603
10 pz 5,05 CHF Prezzo / 1 pz
Giunto di base DD Giunto di base DD SSLB 300 DD 127 058 129 7070318
20 pz 8,42 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT Coperchio con bussola girevole FT DRL 300 FT ----- 6051383
3 m 68,29 CHF Prezzo / 1 m
Curva 45° 60 FT Curva 45° 60 FT RB 45 630 FT 127 031 919 6036136
1 pz 96,19 CHF Prezzo / 1 pz
Curva 90° 60 FT Curva 90° 60 FT RB 90 630 FT 127 032 519 6036596
1 pz 105,94 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FT Curva ad angolazione regolabile 60 FT RB W 630 FT 127 033 039 6037126
1 pz 181,44 CHF Prezzo / 1 pz
Derivazione laterale 60 FT Derivazione laterale 60 FT RAA 630 FT 127 031 419 6042217
1 pz 81,26 CHF Prezzo / 1 pz
Raccordo a T 60 FT Raccordo a T 60 FT RT 630 FT 127 034 219 6038136
1 pz 119,70 CHF Prezzo / 1 pz
Derivazione a croce 60 FT Derivazione a croce 60 FT RK 630 FT 127 033 579 7027415
1 pz 214,47 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD Coperchio con bussola girevole DD DRL 300 DD 127 053 929 6052712
3 m 68,29 CHF Prezzo / 1 m
Separatore 60 DD Separatore 60 DD TSG 60 DD 127 063 679 6062327
3 m 16,11 CHF Prezzo / 1 m
Curva 90° 60 FT Curva 90° 60 FT RB 90 630 FT 127 054 129 7125305
1 pz 127,32 CHF Prezzo / 1 pz
