Passerella portacavi MKS 60 FT 3000 | 500 | 1 | no | Acciaio | zincato a caldo per immersione

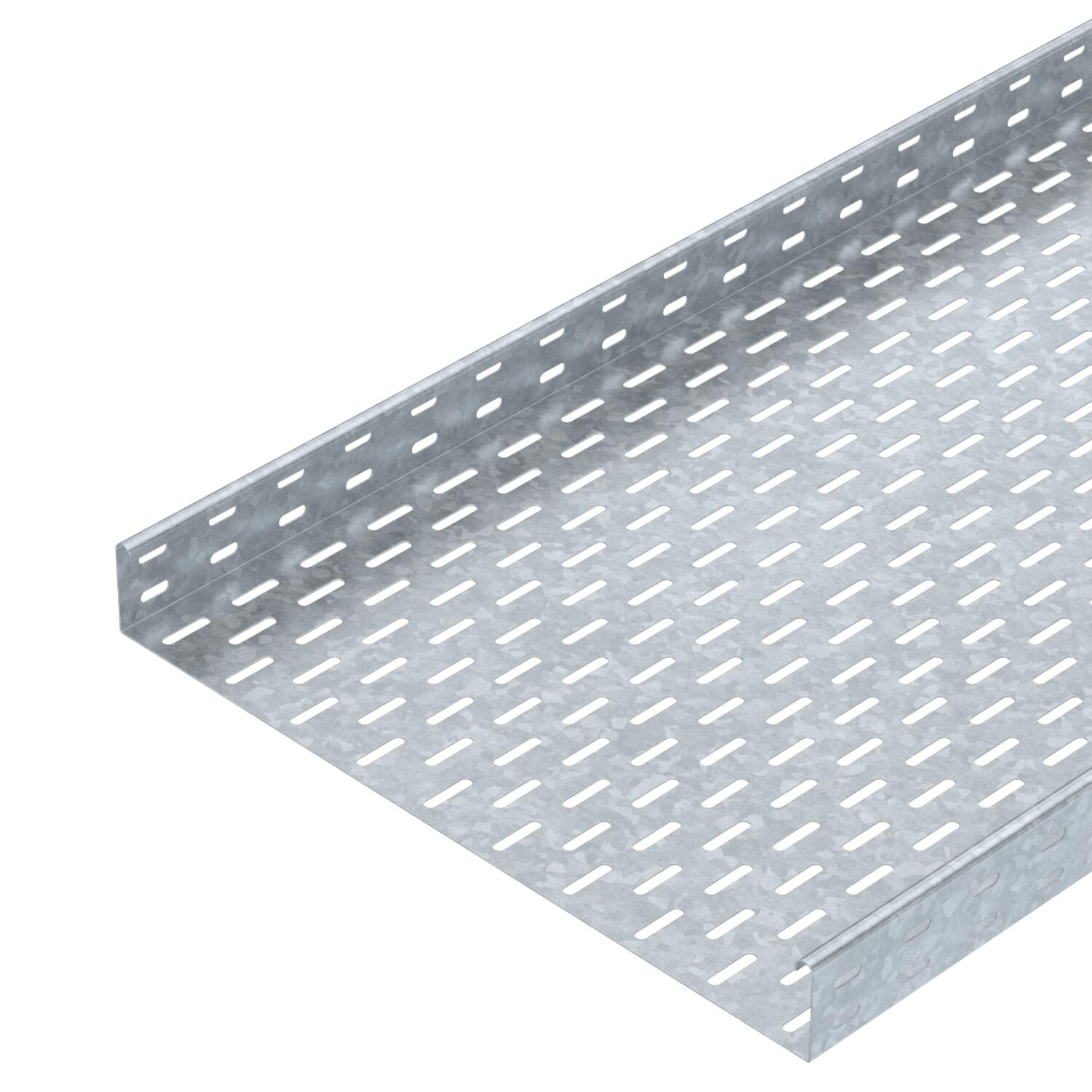

Passerella portacavi MKS 60 FT

N. art. 6055699 | EAN 4012196388097 | ELDAS-No. 127 051 049

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

MKS 60 = Sistema di passerelle portacavi medio-pesanti con altezza del bordo di 60 mm.

Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Con parte superiore	no
Dimensionee	60x500x3000
Dimensioni	60 x 500
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Mantenimento funzionale	no
Materiale	Acciaio

Sezione utile	29800 mm²
Sezione utile	298 cm²
Spessore lamiera	1 mm
Spessore lamiera	0,04 in
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Misure

Altezza	2 in
Altezza	60 mm
Dimensione B	500 mm
Larghezza	20 in

Larghezza	500 mm
Lughezza.	3000 mm
Lughezza.	10 ft

Carichi

Distanza tra gli appoggi 1,5 m	1,5 kN/m
Distanza tra gli appoggi 1,75 m	1,25 kN/m

Distanza tra gli appoggi 2,0 m	1 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m

Dati tecnici

Diagramma di carico passerella portacavi tipo MKS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKS 610 FT	3000 mm	100 mm	1 mm	no	Acciaio	zincato a caldo per immersione	127 051 009	6055532	m	3 m	31,32 CHF Prezzo / 1 m
MKS 615 FT	3000 mm	150 mm	1 mm	no	Acciaio	zincato a caldo per immersione	-----	6055559	m	3 m	45,20 CHF Prezzo / 1 m
MKS 620 FT	3000 mm	200 mm	1 mm	no	Acciaio	zincato a caldo per immersione	127 051 019	6055575	m	3 m	47,12 CHF Prezzo / 1 m
MKS 630 FT	3000 mm	300 mm	1 mm	no	Acciaio	zincato a caldo per immersione	127 051 029	6055613	m	3 m	69,79 CHF Prezzo / 1 m
MKS 640 FT	3000 mm	400 mm	1 mm	no	Acciaio	zincato a caldo per immersione	127 051 039	6055664	m	3 m	75,32 CHF Prezzo / 1 m
MKS 650 FT	3000 mm	500 mm	1 mm	no	Acciaio	zincato a caldo per immersione	127 051 049	6055699	m	3 m	89,03 CHF Prezzo / 1 m
MKS 660 FT	3000 mm	600 mm	1 mm	no	Acciaio	zincato a caldo per immersione	127 051 059	6055710	m	3 m	100,99 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	RLVK 60 FT	127 058 009	6067603	pz	10 pz	5,05 CHF Prezzo / 1 pz
Giunto di base DD	SSLB 500 DD	127 058 149	7070326	pz	20 pz	13,52 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 500 FT	-----	6051448	m	3 m	107,96 CHF Prezzo / 1 m
Curva 45° 60 FT	RB 45 650 FT	127 031 959	6036140	pz	1 pz	182,02 CHF Prezzo / 1 pz
Curva 90° 60 FT	RB 90 650 FT	127 032 599	6036600	pz	1 pz	269,38 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FT	RB W 650 FT	127 033 119	6037130	pz	1 pz	282,91 CHF Prezzo / 1 pz
Derivazione laterale 60 FT	RAA 650 FT	127 031 499	6042221	pz	1 pz	123,94 CHF Prezzo / 1 pz
Raccordo a T 60 FT	RT 650 FT	127 034 299	6038140	pz	1 pz	293,76 CHF Prezzo / 1 pz
Derivazione a croce 60 FT	RK 650 FT	127 033 659	7027419	pz	1 pz	391,49 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 500 DD	127 053 949	6052718	m	3 m	97,99 CHF Prezzo / 1 m
Separatore 60 DD	TSG 60 DD	127 063 679	6062327	m	3 m	16,11 CHF Prezzo / 1 m
Curva 45° 60 FT	RB 45 650 FT	127 054 049	7066503	pz	1 pz	176,31 CHF Prezzo / 1 pz
Curva 90° 60 FT	RB 90 650 FT	127 054 149	7125526	pz	1 pz	267,38 CHF Prezzo / 1 pz
