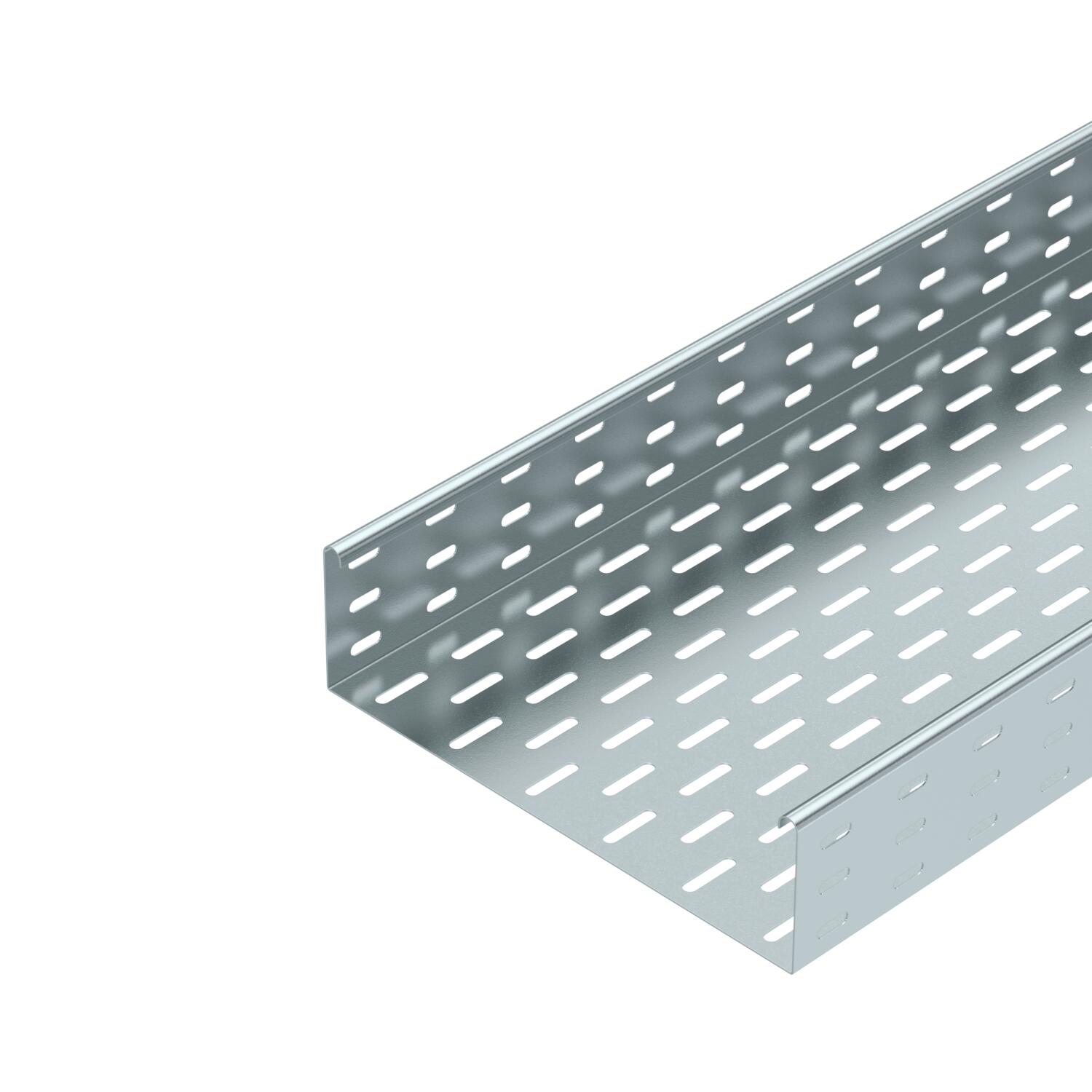

Passerella portacavi MKS 85 FS

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

MKS 85 = sistema di passerelle medio pesante con bordo di altezza pari a 85 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Accessori di fornitura	Giunto longitudinale RLVL 85
Acciaio inossidabile, decapato	no
Altezza	3 in
Altezza	85 mm
Colore	zinco
Con parte superiore	no
Dimensione B	300 mm

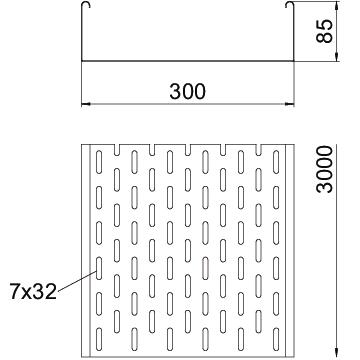

Dimensionee	85x300x3000
Dimensioni	85 x 300
Distanza tra gli appoggi 1,5 m	1,75 kN/m
Distanza tra gli appoggi 1,75 m	1,4 kN/m
Distanza tra gli appoggi 2,0 m	1,1 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	9,437 kg CO₂e / 1 Metro

Larghezza	12 in
Larghezza	300 mm
Lughezza.	3000 mm
Lughezza.	10 ft
Mantenimento funzionale	no
Maß W	300 mm
Materiale	Acciaio
Sezione utile	253 cm²
Sezione utile	25300 mm²
Spessore lamiera	0,04 in
Spessore lamiera	1 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	Connettore fornito in dotazione

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKS 810 FS	3000 mm	100 mm	1 mm	no	Acciaio	zincato in continuo	127 010 209	6057101	m	3 m	35,29 CHF Prezzo / 1 m
MKS 820 FS	3000 mm	200 mm	1 mm	no	Acciaio	zincato in continuo	127 010 219	6057209	m	3 m	44,18 CHF Prezzo / 1 m
MKS 830 FS	3000 mm	300 mm	1 mm	no	Acciaio	zincato in continuo	127 010 229	6057306	m	3 m	53,01 CHF Prezzo / 1 m
MKS 840 FS	3000 mm	400 mm	1 mm	no	Acciaio	zincato in continuo	127 010 239	6057403	m	3 m	64,81 CHF Prezzo / 1 m
MKS 850 FS	3000 mm	500 mm	1 mm	no	Acciaio	zincato in continuo	127 010 249	6057500	m	3 m	80,31 CHF Prezzo / 1 m
MKS 860 FS	3000 mm	600 mm	1 mm	no	Acciaio	zincato in continuo	127 010 259	6057535	m	3 m	94,08 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale e angolare FS	RLVL 85 FS	127 018 429	6067123	pz	10 pz	7,88 CHF Prezzo / 1 pz
Giunto di base FS	SSLB 300 FS	127 018 529	7070217	pz	20 pz	6,37 CHF Prezzo / 1 pz
Curva di 45° 85 FS	RB 45 830 FS	127 032 029	6036204	pz	1 pz	62,02 CHF Prezzo / 1 pz
Curva di 90° 85 FS	RB 90 830 FS	127 032 689	6036704	pz	1 pz	72,19 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 85 FS	RB W 830 FS	127 033 209	6037204	pz	1 pz	155,87 CHF Prezzo / 1 pz
Derivazione laterale 85 FS	RAA 830 FS	127 031 589	6042135	pz	1 pz	44,12 CHF Prezzo / 1 pz
Raccordo a T 85 FS	RT 830 FS	127 034 389	6038214	pz	1 pz	104,23 CHF Prezzo / 1 pz
Derivazione a croce 85 FS	RK 830 FS	127 033 749	7027335	pz	1 pz	111,14 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 300 FS	127 013 049	6052304	m	3 m	48,09 CHF Prezzo / 1 m
Separatore 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,54 CHF Prezzo / 1 m
Curva 90° 85 FS	RB 90 830 FS	127 014 229	7001800	pz	1 pz	86,32 CHF Prezzo / 1 pz
