Nota: Questo articolo è un articolo fuori produzione.

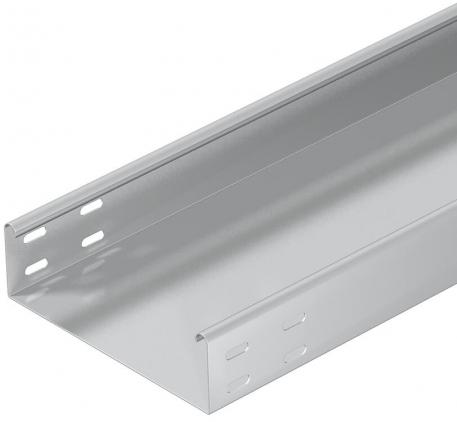

Passerella portacavi MKSU 60 A2

N. art. 6063861 | EAN 4012196064212

6063861 / MKSU 650 A2
3000 mm
500 mm
1 mm
no
Acciaio INOX 1.4301
non trattato, ulteriore trattamento
Descrizione del prodotto
Descrizione del prodotto
MKSU 60 = sistema di passerelle medio pesante non forato con bordo di altezza pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 60 mm
Altezza 2 in
Con parte superiore no
Dimensione B 500 mm
Dimensionee 60x500x3000
Dimensioni 60 x 500
Distanza tra gli appoggi 1,5 m 1,5 kN/m
Distanza tra gli appoggi 1,75 m 1,25 kN/m
Distanza tra gli appoggi 2,0 m 1 kN/m
Distanza tra gli appoggi 2,5 m 0,5 kN/m
Foratura laterale no
Foratura NATO no
Foro di montaggio nel pavimento no
Impronta CO₂ (GWP) dalla culla al cancello 25,0267 kg CO₂e / 1 Metro
Larghezza 500 mm
Larghezza 20 in
Lughezza. 3000 mm
Lughezza. 10 ft
Mantenimento funzionale no
Materiale Acciaio INOX 1.4301
Sezione utile 29800 mm²
Sezione utile 298 cm²
Spessore lamiera 0,04 in
Spessore lamiera 1 mm
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Diagramma di carico passerella tipo MKSU 60 VA

Diagramma di carico passerella tipo MKSU 60 VA
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
MKSU 650 A2 3000 mm 500 mm 1 mm no Acciaio INOX 1.4301 non trattato, ulteriore trattamento 6063861
3 m 292,09 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale A2 Giunto longitudinale A2 RLVK 60 A2 127 058 579 6067654
10 pz 8,30 CHF Prezzo / 1 pz
Coperchio con chiusura con bussola girevole A2 Coperchio con chiusura con bussola girevole A2 DRL 500 A2 127 053 549 6052959
3 m 371,62 CHF Prezzo / 1 m
Giunto di base A2 Giunto di base A2 SSLB 500 A2 127 058 549 7070373
20 pz 28,08 CHF Prezzo / 1 pz
