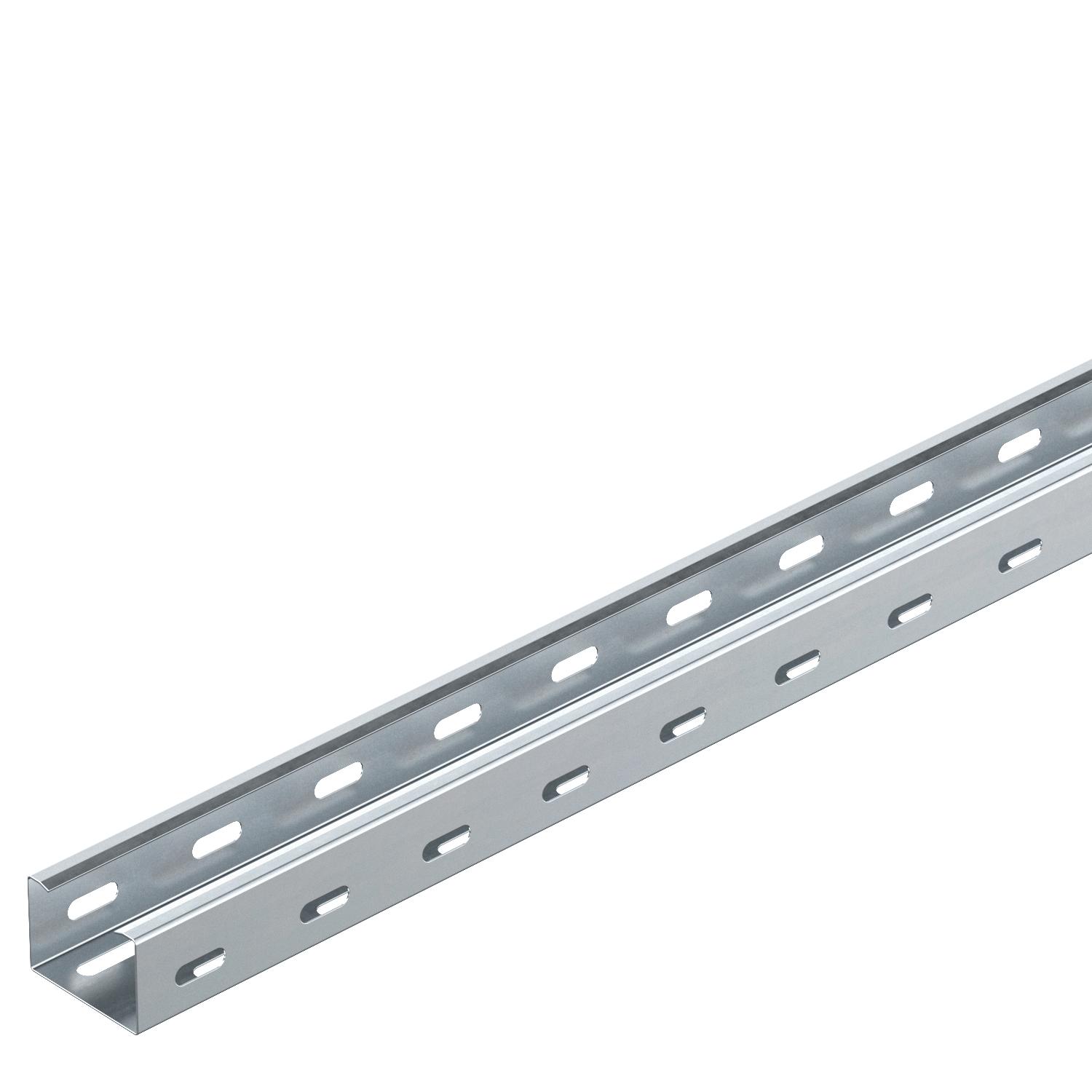

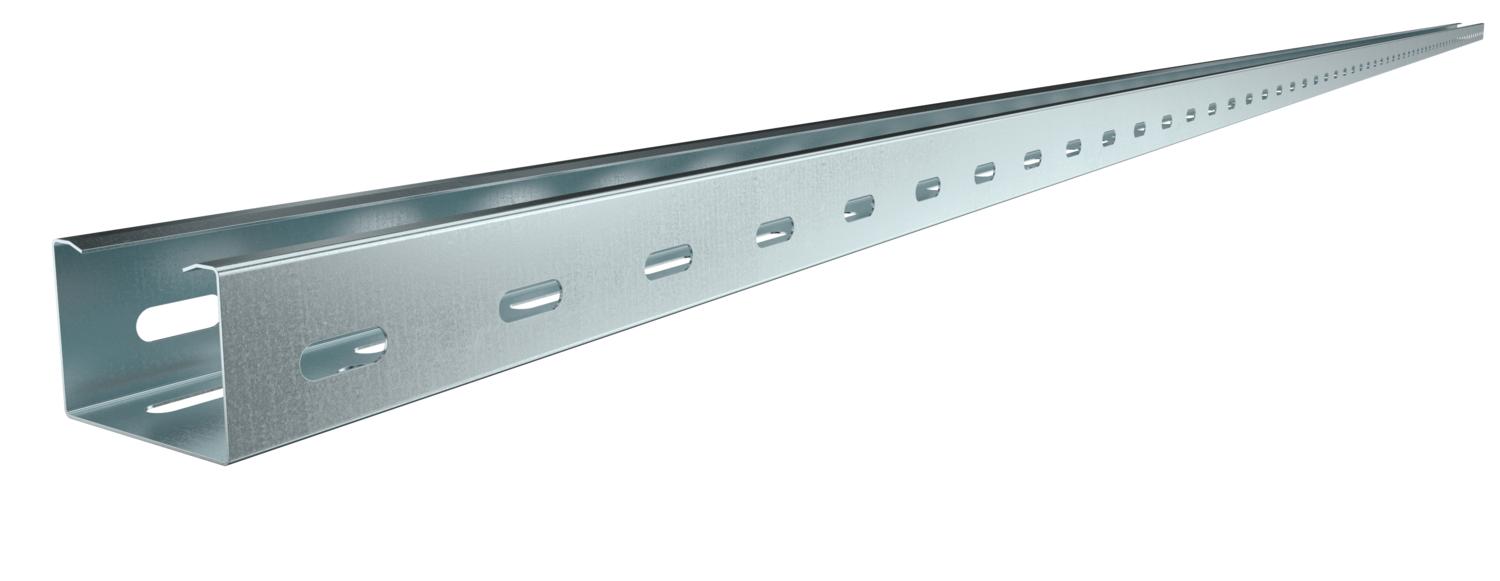

Passerella portacavi RKS 35 FS
N. art. 6047410 | EAN 4012196662104 | ELDAS-No. 127 055 579
- Descrizione del prodotto
-
Descrizione del prodottoRKS 35 = Sistema di passerelle con bordo di 35 mm.
Coperchio con bussole adatto: tipo AZDMD 50.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 35 mm Colore zinco Con parte superiore no Dimensione L 3000 mm Dimensionee 35x50x3000 Dimensioni 35x50 Distanza tra gli appoggi 1,0 m 1,2 kN/m Distanza tra gli appoggi 1,5 m 0,5 kN/m Distanza tra gli appoggi 2,0 m 0,3 kN/m Distanza tra gli appoggi 2,5 m 0,1 kN/m Distanza tra gli appoggi 3,0 m 0,05 kN/m Foratura laterale sì Foratura NATO no Foro di montaggio nel pavimento sì Impronta CO₂ (GWP) dalla culla al cancello 1,7593 kg CO₂e / 1 Metro Larghezza 50 mm Lughezza. 3000 mm Mantenimento funzionale no Materiale Acciaio Perforazione di base 7x32 Sezione utile 1600 mm² Sezione utile 16 cm² Spessore lamiera 0,75 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore senza connettore Dati tecnici

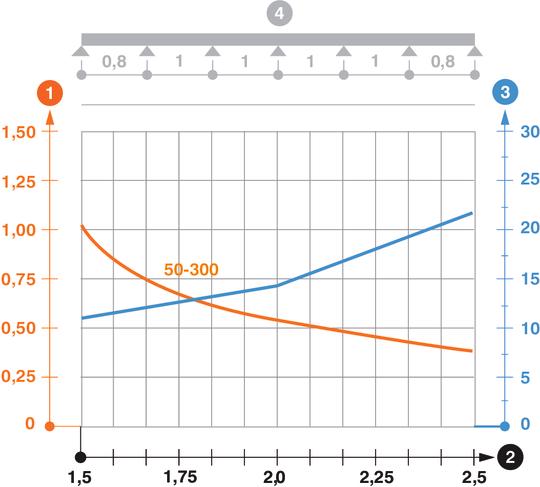

Schema di sollecitazione passerella portacavi tipo RKS 35
-
Carico passerella-cavi ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Flessione passerella in mm con kN/m ammessi
-
Flessione di carico nella procedura di prova
-
Curva di carico per larghezza passerella in mm
-
Curva di flessione passerella in base alla distanza tra gli appoggi
-
- Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

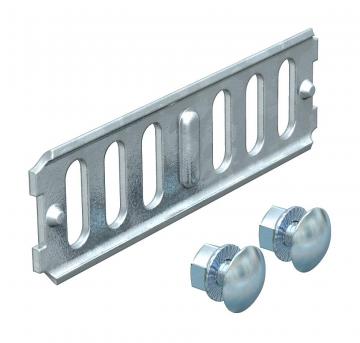

Giunto longitudinale FS
RLVK 35 FS 127 018 409 6067085 10 pz 3,07 CHF Prezzo / 1 pz

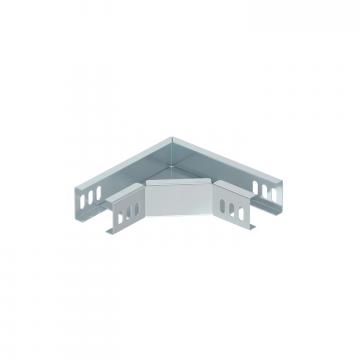

Curva 90° 35 FS
RB 90 305 FS ----- 7124400 1 pz 35,29 CHF Prezzo / 1 pz

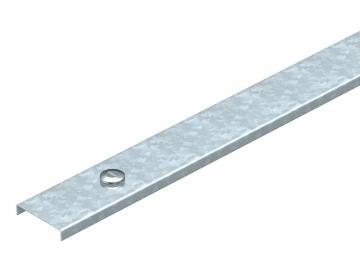

Coperchio con bussola girevole FS
AZDMD 50 FS 127 053 009 6080138 3 m 18,40 CHF Prezzo / 1 m

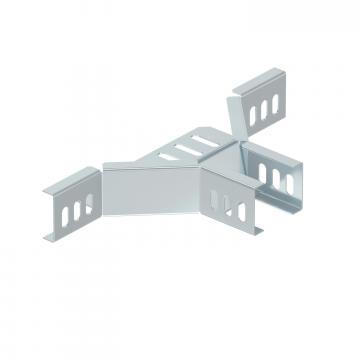

Derivazione laterale 35 FS
RAA 305 FS ----- 7120450 1 pz 29,45 CHF Prezzo / 1 pz - Download
-
