Passerella portacavi SKS 110 FS

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

SKS 110 = sistema di passerelle pesanti con bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Accessori di fornitura	Giunto longitudinale RLVL 110
Acciaio inossidabile, decapato	no
Altezza	4 in
Altezza	110 mm
Colore	zinco
Con parte superiore	no
Dimensione B	300 mm
Dimensionee	110x300x3000
Dimensioni	110 x 300
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,4 kN/m
Distanza tra gli appoggi 2,5 m	1,76 kN/m
Distanza tra gli appoggi 3,0 m	1,2 kN/m
Distanza tra gli appoggi 3,5 m	0,84 kN/m
Distanza tra gli appoggi 4,0 m	0,8 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì

Impronta CO₂ (GWP) dalla culla al cancello	15,393 kg CO₂e / 1 Metro
Larghezza	12 in
Larghezza	300 mm
Lughezza.	10 ft
Lughezza.	3000 mm
Mantenimento funzionale	no
Maß W	300 mm
Materiale	Acciaio
Sezione utile	32800 mm²
Sezione utile	328 cm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	Connettore fornito in dotazione

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 110 FS	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato in continuo	127 001 109	6061109	m	3 m	56,98 CHF Prezzo / 1 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato in continuo	127 001 119	6061206	m	3 m	70,57 CHF Prezzo / 1 m

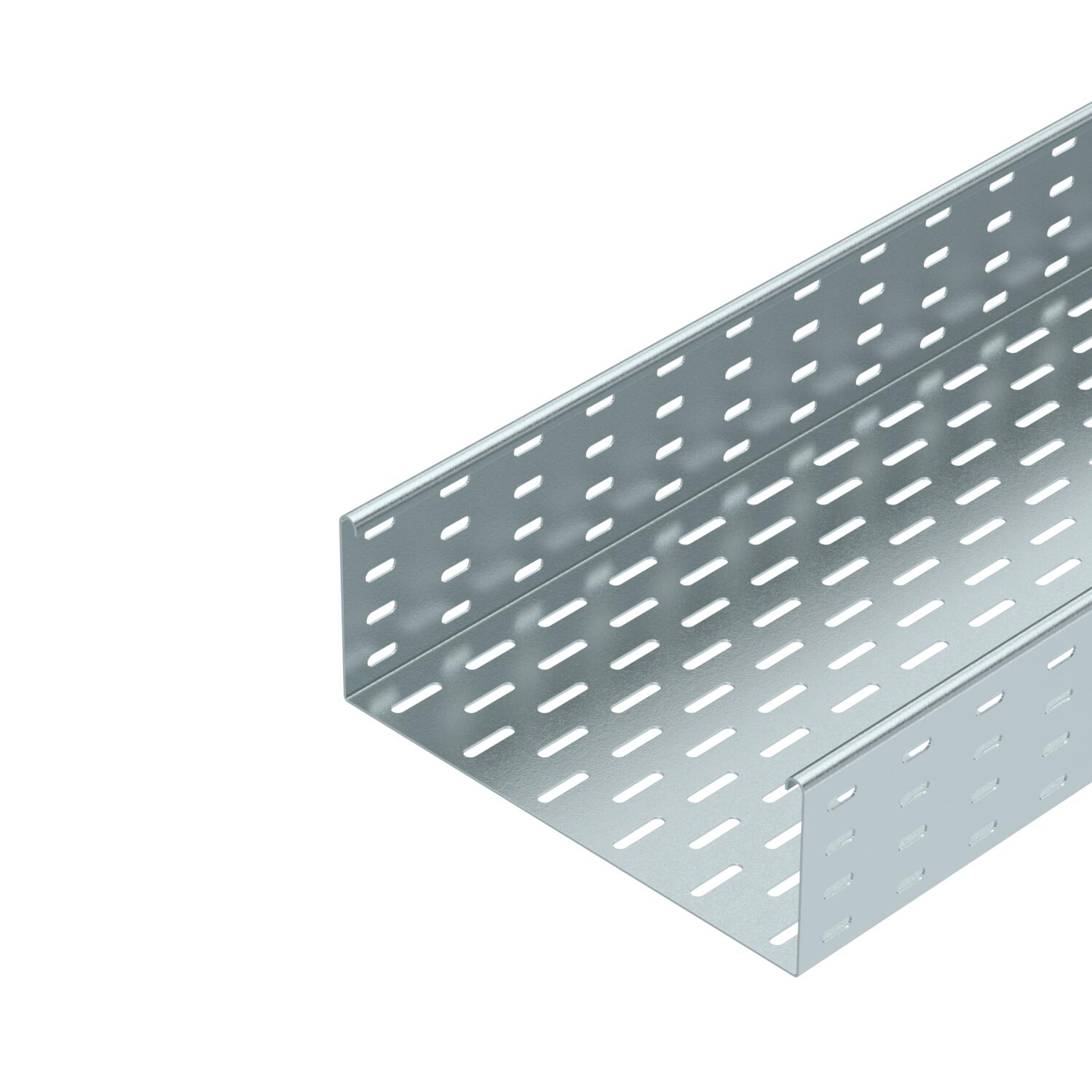

SKS 130 FS	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato in continuo	127 001 129	6061303	m	3 m	86,32 CHF Prezzo / 1 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	127 001 139	6061400	m	3 m	97,99 CHF Prezzo / 1 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	127 001 149	6061508	m	3 m	111,69 CHF Prezzo / 1 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	no	Acciaio	zincato in continuo	127 001 159	6061559	m	3 m	125,52 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto lineare e angolare 110 FS	RLVL 110 FS	127 018 439	6067131	pz	10 pz	8,23 CHF Prezzo / 1 pz

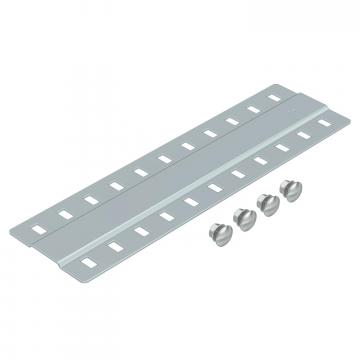

Giunto di base FS	SSLB 300 FS	127 018 529	7070217	pz	20 pz	6,37 CHF Prezzo / 1 pz

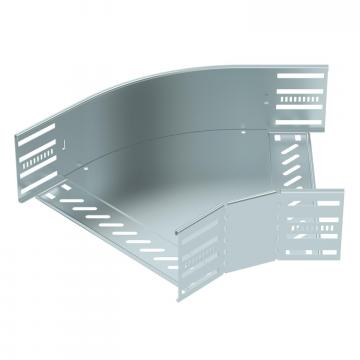

Curva di 45° 110 FS	RB 45 130 FS	127 031 709	6036304	pz	1 pz	65,79 CHF Prezzo / 1 pz

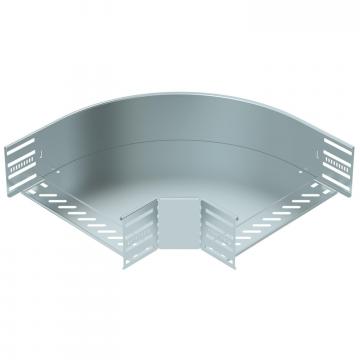

Curva di 90° 110 FS	RB 90 130 FS	127 032 199	6036806	pz	1 pz	89,60 CHF Prezzo / 1 pz

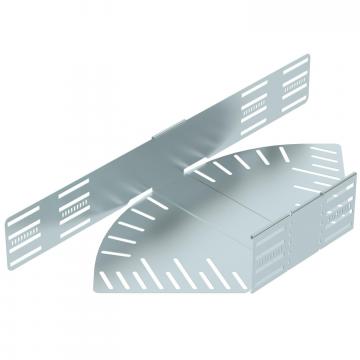

Curva ad angolazione regolabile 110 FS	RB W 130 FS	127 032 829	6037306	pz	1 pz	204,07 CHF Prezzo / 1 pz

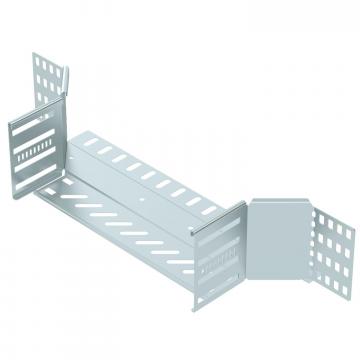

Derivazione laterale 110 FS	RAA 130 FS	127 031 099	6042157	pz	1 pz	51,00 CHF Prezzo / 1 pz

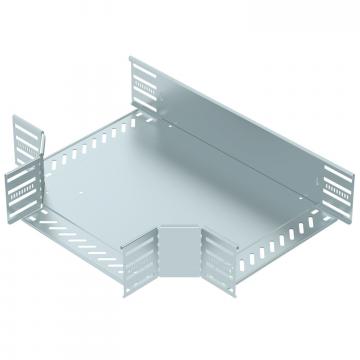

Raccordo a T 110 FS	RT 130 FS	127 033 919	6038306	pz	1 pz	113,36 CHF Prezzo / 1 pz

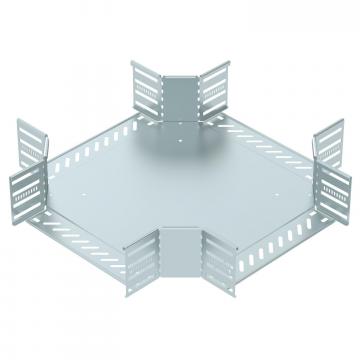

Derivazione a croce 110 FS	RK 130 FS	127 033 329	7027355	pz	1 pz	118,22 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 300 FS	127 013 049	6052304	m	3 m	48,09 CHF Prezzo / 1 m
Separatore 110 FS	TSG 110 FS	127 013 639	6062122	m	3 m	16,72 CHF Prezzo / 1 m
Curva 90° 110 FS	RB 90 130 FS	127 014 329	7001932	pz	1 pz	84,34 CHF Prezzo / 1 pz
