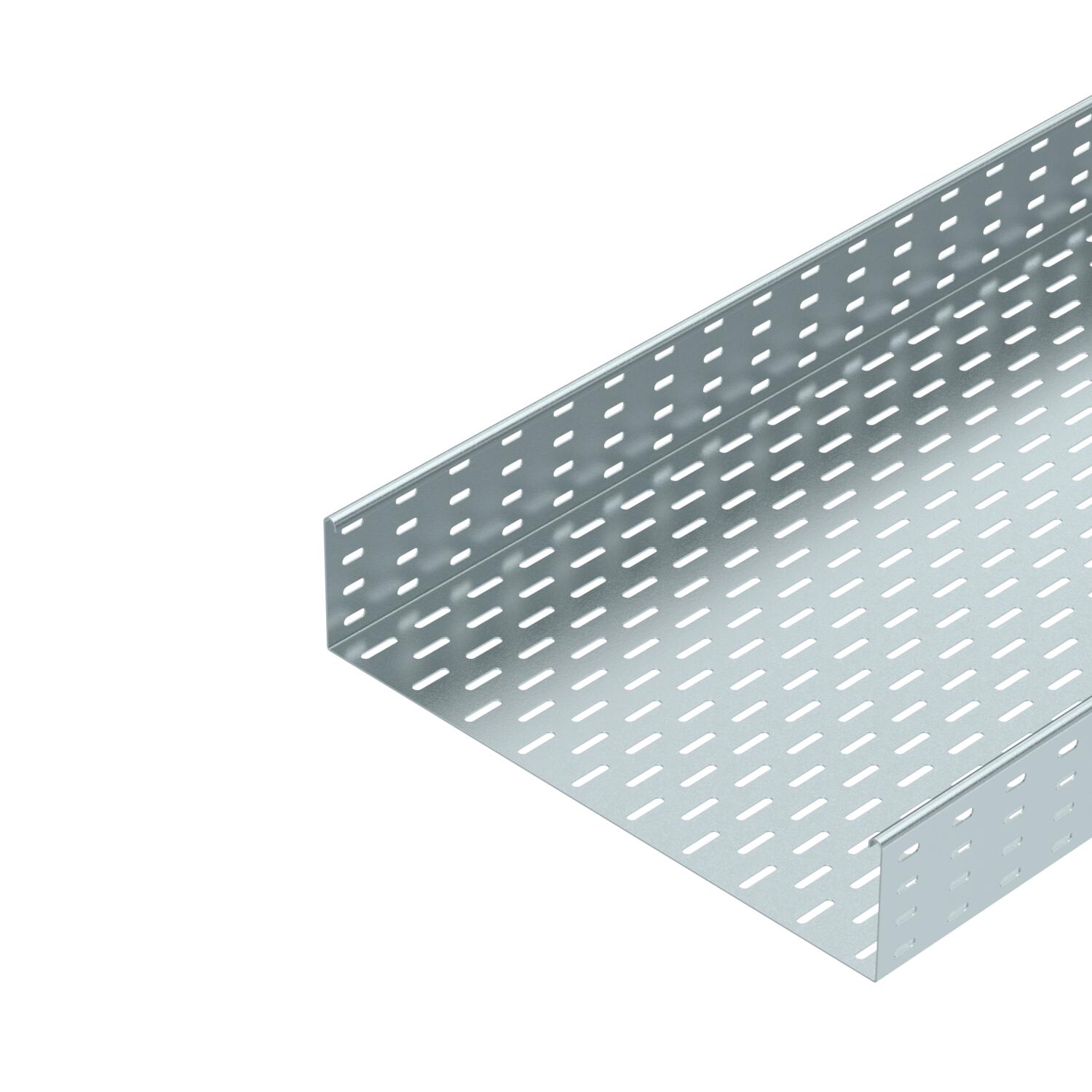

Passerella portacavi SKS 110 FS

N. art. 6061508 | EAN 4012196062416 | ELDAS-No. 127 001 149

3000 mm
1,5 mm
no
Acciaio
zincato in continuo
Descrizione del prodotto

Descrizione del prodotto

SKS 110 = sistema di passerelle pesanti con bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Accessori di fornitura Giunto longitudinale RLVL 110
Acciaio inossidabile, decapato no
Altezza 110 mm
Altezza 4 in
Colore zinco
Con parte superiore no
Dimensione B 500 mm

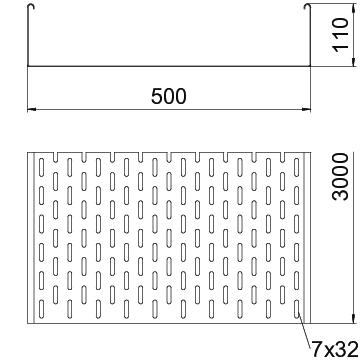

Dimensionee 110x500x3000
Dimensioni 110 x 500
Distanza tra gli appoggi 1,5 m 3 kN/m
Distanza tra gli appoggi 2,0 m 2,4 kN/m
Distanza tra gli appoggi 2,5 m 1,76 kN/m
Distanza tra gli appoggi 3,0 m 1,2 kN/m
Distanza tra gli appoggi 3,5 m 0,84 kN/m
Distanza tra gli appoggi 4,0 m 0,8 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 0,925 kg CO₂e / 1 Metro
Larghezza 20 in
Larghezza 500 mm
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale no
Maß W 500 mm
Materiale Acciaio
Sezione utile 54800 mm²
Sezione utile 548 cm²
Spessore lamiera 1,5 mm
Spessore lamiera 0,06 in
Superficie zincato in continuo
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore Connettore fornito in dotazione

Dati tecnici

Schema di sollecitazione passerella portacavi tipo SKS 110

Schema di sollecitazione passerella portacavi tipo SKS 110
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
SKS 110 FS 3000 mm 100 mm 1,5 mm no Acciaio zincato in continuo 127 001 109 6061109
3 m 56,98 CHF Prezzo / 1 m
SKS 120 FS 3000 mm 200 mm 1,5 mm no Acciaio zincato in continuo 127 001 119 6061206
3 m 70,57 CHF Prezzo / 1 m
SKS 130 FS 3000 mm 300 mm 1,5 mm no Acciaio zincato in continuo 127 001 129 6061303
3 m 86,32 CHF Prezzo / 1 m
SKS 140 FS 3000 mm 400 mm 1,5 mm no Acciaio zincato in continuo 127 001 139 6061400
3 m 97,99 CHF Prezzo / 1 m
SKS 150 FS 3000 mm 500 mm 1,5 mm no Acciaio zincato in continuo 127 001 149 6061508
3 m 111,69 CHF Prezzo / 1 m
SKS 155 FS 3000 mm 550 mm 1,5 mm no Acciaio zincato in continuo 127 001 159 6061559
3 m 125,52 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto lineare e angolare 110 FS Giunto lineare e angolare 110 FS RLVL 110 FS 127 018 439 6067131
10 pz 8,23 CHF Prezzo / 1 pz
Giunto di base FS Giunto di base FS SSLB 500 FS 127 018 549 7070225
20 pz 10,40 CHF Prezzo / 1 pz

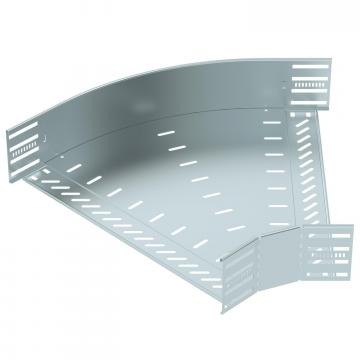

Curva di 45° 110 FS Curva di 45° 110 FS RB 45 150 FS 127 031 749 6036308
1 pz 143,42 CHF Prezzo / 1 pz

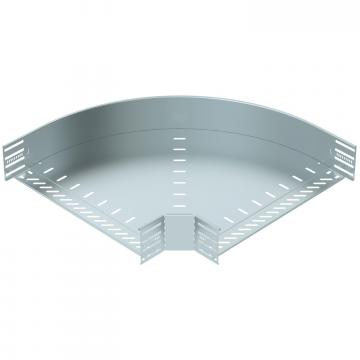

Curva di 90° 110 FS Curva di 90° 110 FS RB 90 150 FS 127 032 259 6036810
1 pz 188,09 CHF Prezzo / 1 pz

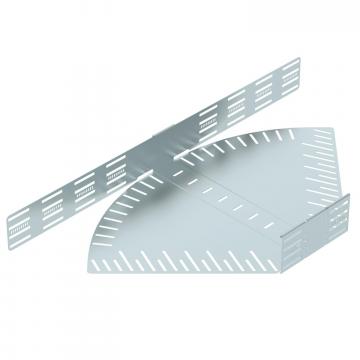

Curva ad angolazione regolabile 110 FS Curva ad angolazione regolabile 110 FS RB W 150 FS 127 032 869 6037310
1 pz 233,59 CHF Prezzo / 1 pz

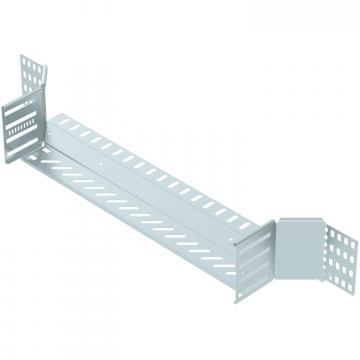

Derivazione laterale 110 FS Derivazione laterale 110 FS RAA 150 FS 127 031 159 6042161
1 pz 89,28 CHF Prezzo / 1 pz

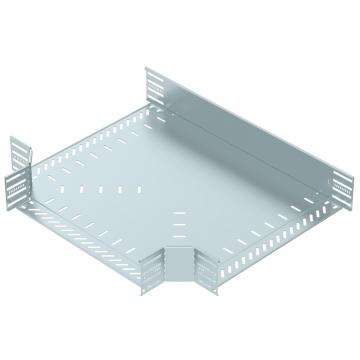

Raccordo a T 110 FS Raccordo a T 110 FS RT 150 FS 127 033 979 6038310
1 pz 219,36 CHF Prezzo / 1 pz

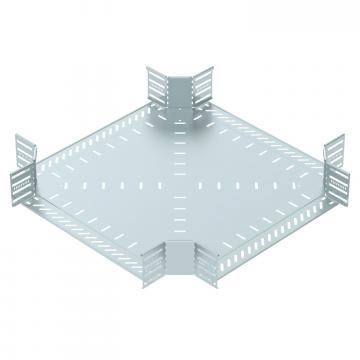

Derivazione a croce 110 FS Derivazione a croce 110 FS RK 150 FS 127 033 369 7027361
1 pz 420,19 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS Coperchio con bussola girevole FS DRL 500 FS 127 013 069 6052509
3 m 76,40 CHF Prezzo / 1 m
Separatore 110 FS Separatore 110 FS TSG 110 FS 127 013 639 6062122
3 m 16,72 CHF Prezzo / 1 m
Curva 45° 110 FS Curva 45° 110 FS RB 45 150 FS 127 014 849 7000707
1 pz 138,02 CHF Prezzo / 1 pz
