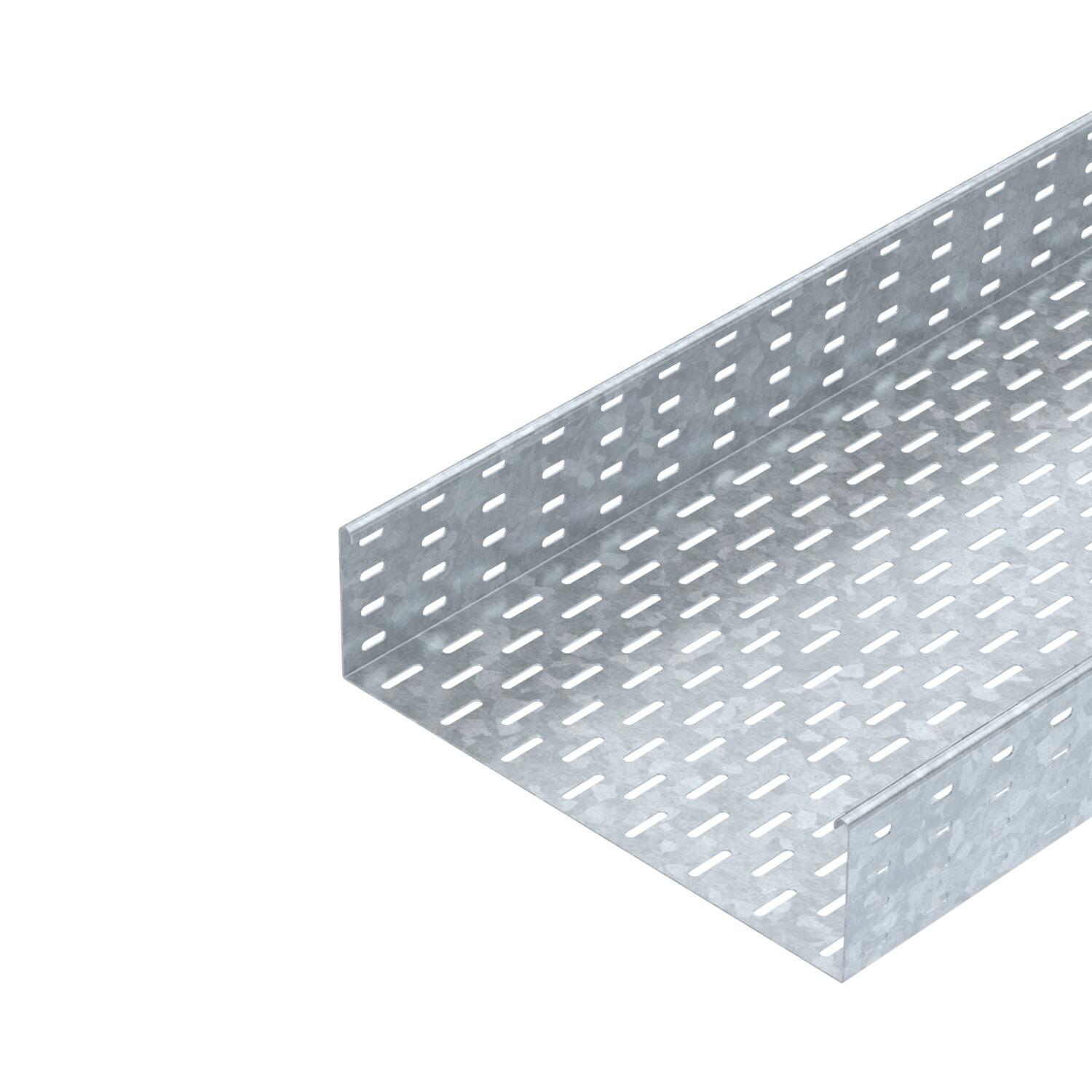

Passerella portacavi SKS 110 FT

N. art. 6061672 | EAN 4012196062713 | ELDAS-No. 127 052 139

3000 mm
1,5 mm
no
Acciaio
zincato a caldo per immersione
Descrizione del prodotto
Descrizione del prodotto
SKS 110 = sistema di passerelle pesanti con bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 110 mm
Altezza 4 in
Colore zinco
Con parte superiore no

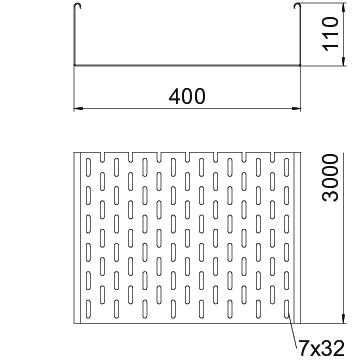

Dimensionee 110x400x3000
Dimensioni 110 x 400
Distanza tra gli appoggi 1,5 m 3 kN/m
Distanza tra gli appoggi 2,0 m 2,4 kN/m
Distanza tra gli appoggi 2,5 m 1,76 kN/m
Distanza tra gli appoggi 3,0 m 1,2 kN/m
Distanza tra gli appoggi 3,5 m 0,84 kN/m
Distanza tra gli appoggi 4,0 m 0,8 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 16,7571 kg CO₂e / 1 Metro
Larghezza 400 mm
Larghezza 16 in
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale no
Maß W 400 mm
Materiale Acciaio
Sezione utile 438 cm²
Sezione utile 43800 mm²
Spessore lamiera 0,06 in
Spessore lamiera 1,5 mm
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi tipo SKS 110

Schema di sollecitazione passerella portacavi tipo SKS 110
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
SKS 110 FT 3000 mm 100 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 052 109 6061605
3 m 70,57 CHF Prezzo / 1 m
SKS 120 FT 3000 mm 200 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 052 119 6061621
3 m 89,74 CHF Prezzo / 1 m
SKS 130 FT 3000 mm 300 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 052 129 6061656
3 m 109,88 CHF Prezzo / 1 m
SKS 140 FT 3000 mm 400 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 052 139 6061672
3 m 129,73 CHF Prezzo / 1 m
SKS 150 FT 3000 mm 500 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 052 149 6061702
3 m 141,14 CHF Prezzo / 1 m
SKS 155 FT 3000 mm 550 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 052 159 6061729
3 m 154,85 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale e angolare 110 FT Giunto longitudinale e angolare 110 FT RLVL 110 FT 127 058 099 6067913
10 pz 11,00 CHF Prezzo / 1 pz
Giunto di base DD Giunto di base DD SSLB 400 DD 127 058 139 7070322
20 pz 11,00 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT Coperchio con bussola girevole FT DRL 400 FT ----- 6051413
3 m 76,94 CHF Prezzo / 1 m

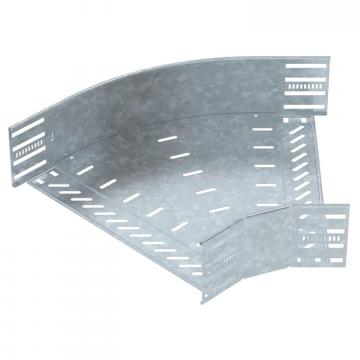

Curva di 45° 110 FT Curva di 45° 110 FT RB 45 140 FT 127 031 739 6036336
1 pz 182,58 CHF Prezzo / 1 pz

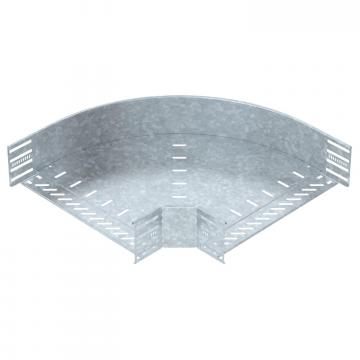

Curva 90° 110 FT Curva 90° 110 FT RB 90 140 FT 127 032 239 6036838
1 pz 263,66 CHF Prezzo / 1 pz

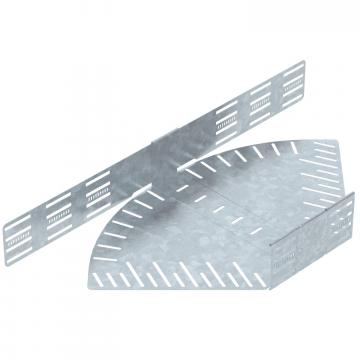

Curva ad angolazione regolabile 110 FT Curva ad angolazione regolabile 110 FT RB W 140 FT 127 032 859 6037328
1 pz 304,60 CHF Prezzo / 1 pz

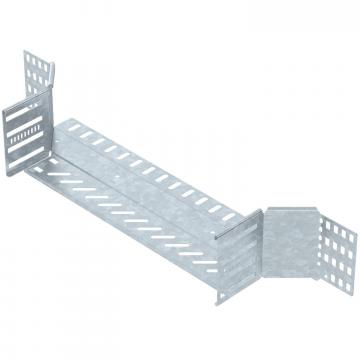

Derivazione laterale 110 FT Derivazione laterale 110 FT RAA 140 FT 127 031 139 6042259
1 pz 142,51 CHF Prezzo / 1 pz

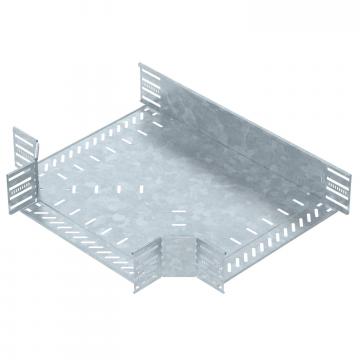

Raccordo a T 110 FT Raccordo a T 110 FT RT 140 FT 127 033 959 6038328
1 pz 319,62 CHF Prezzo / 1 pz

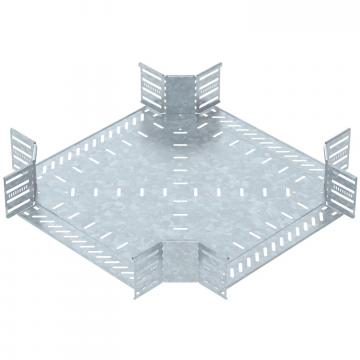

Derivazione a croce 110 FT Derivazione a croce 110 FT RK 140 FT 127 033 359 7027457
1 pz 384,58 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD Coperchio con bussola girevole DD DRL 400 DD 127 053 939 6052715
3 m 76,94 CHF Prezzo / 1 m
Separatore 110 DD Separatore 110 DD TSG 110 DD 127 063 699 6062335
3 m 22,61 CHF Prezzo / 1 m
Curva 45° 110 FT Curva 45° 110 FT RB 45 140 FT 127 054 739 7068409
1 pz 166,51 CHF Prezzo / 1 pz
Curva 90° 110 FT Curva 90° 110 FT RB 90 140 FT 127 054 839 7127413
1 pz 290,64 CHF Prezzo / 1 pz
