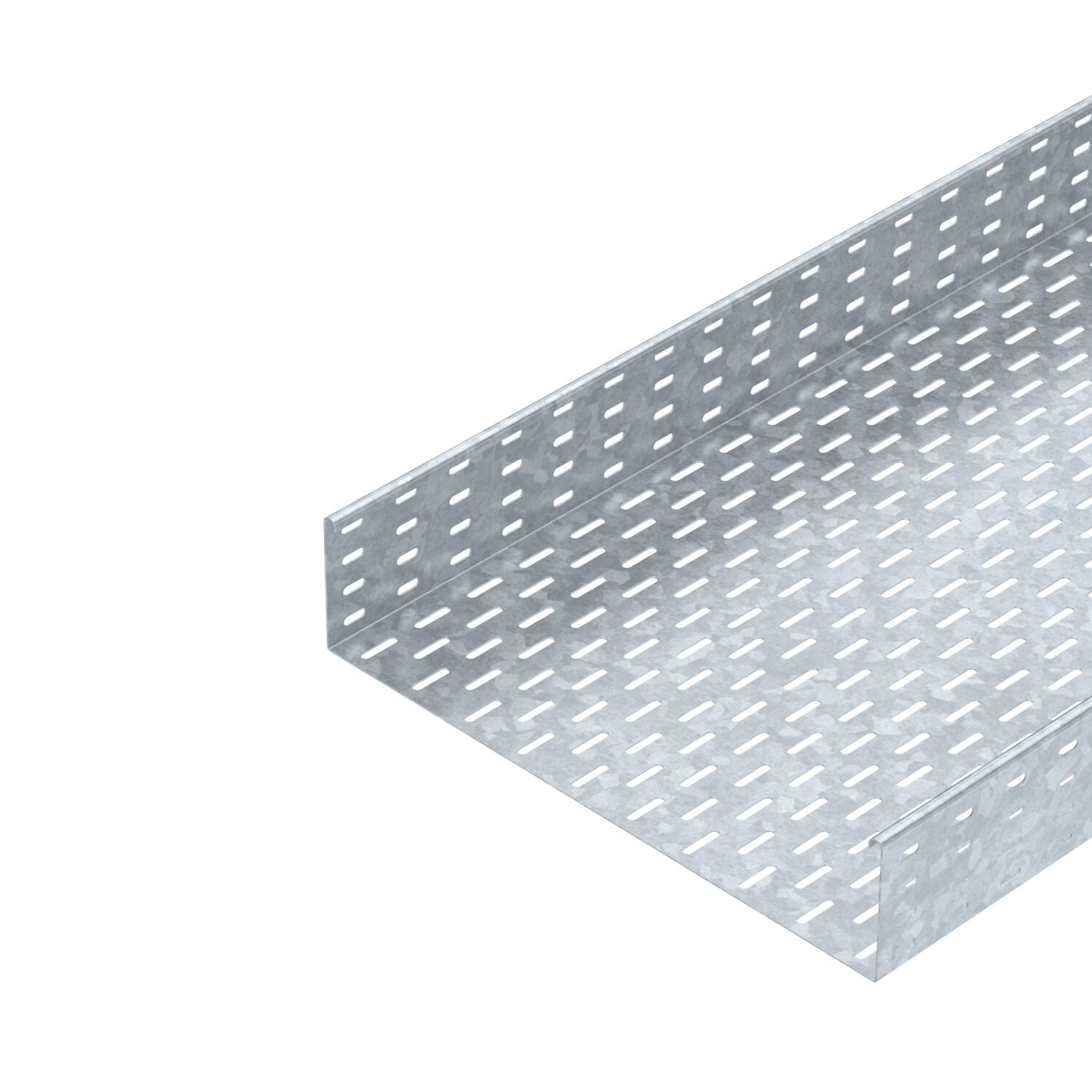

Passerella portacavi SKS 110 FT

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

SKS 110 = sistema di passerelle pesanti con bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Altezza	4 in
Colore	zinco
Con parte superiore	no
Dimensione B	500 mm

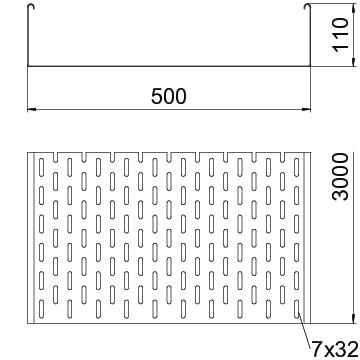

Dimensionee	110x500x3000
Dimensioni	110 x 500
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,4 kN/m
Distanza tra gli appoggi 2,5 m	1,76 kN/m
Distanza tra gli appoggi 3,0 m	1,2 kN/m
Distanza tra gli appoggi 3,5 m	0,84 kN/m
Distanza tra gli appoggi 4,0 m	0,8 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì

Impronta CO₂ (GWP) dalla culla al cancello	19,337 kg CO₂e / 1 Metro
Larghezza	500 mm
Larghezza	20 in
Lughezza.	3000 mm
Lughezza.	10 ft
Mantenimento funzionale	no
Maß W	500 mm
Materiale	Acciaio
Sezione utile	548 cm²
Sezione utile	54800 mm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 110 FT	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 109	6061605	m	3 m	70,57 CHF Prezzo / 1 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 119	6061621	m	3 m	89,74 CHF Prezzo / 1 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 129	6061656	m	3 m	109,88 CHF Prezzo / 1 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 139	6061672	m	3 m	129,73 CHF Prezzo / 1 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 149	6061702	m	3 m	141,14 CHF Prezzo / 1 m
SKS 155 FT	3000 mm	550 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 159	6061729	m	3 m	154,85 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale e angolare 110 FT	RLVL 110 FT	127 058 099	6067913	pz	10 pz	11,00 CHF Prezzo / 1 pz
Giunto di base DD	SSLB 500 DD	127 058 149	7070326	pz	20 pz	13,52 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 500 FT	-----	6051448	m	3 m	107,96 CHF Prezzo / 1 m

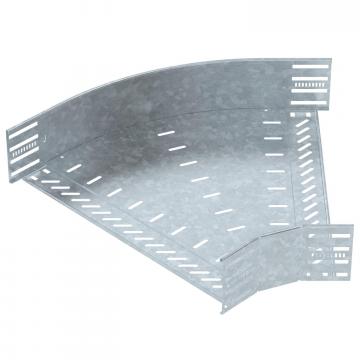

Curva di 45° 110 FT	RB 45 150 FT	127 031 759	6036338	pz	1 pz	220,12 CHF Prezzo / 1 pz

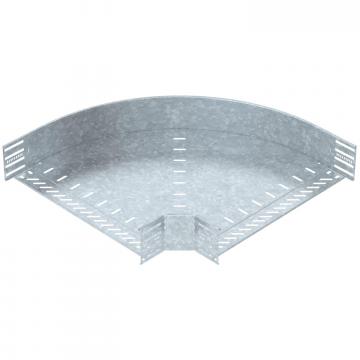

Curva 90° 110 FT	RB 90 150 FT	127 032 269	6036840	pz	1 pz	312,05 CHF Prezzo / 1 pz

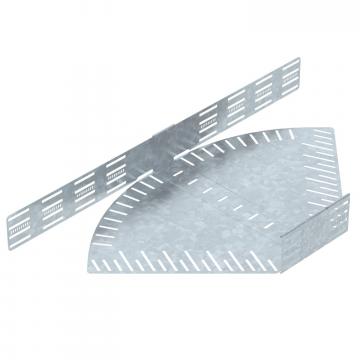

Curva ad angolazione regolabile 110 FT	RB W 150 FT	127 032 879	6037330	pz	1 pz	360,36 CHF Prezzo / 1 pz

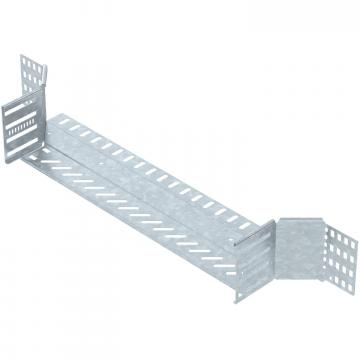

Derivazione laterale 110 FT	RAA 150 FT	127 031 169	6042261	pz	1 pz	156,24 CHF Prezzo / 1 pz

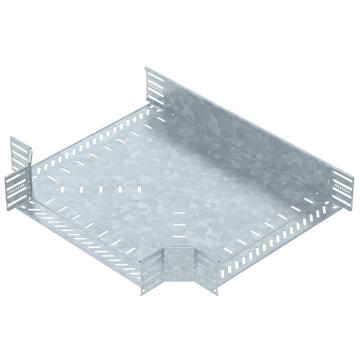

Raccordo a T 110 FT	RT 150 FT	127 033 989	6038330	pz	1 pz	373,16 CHF Prezzo / 1 pz

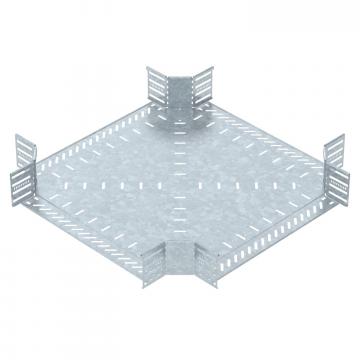

Derivazione a croce 110 FT	RK 150 FT	127 033 379	7027461	pz	1 pz	459,60 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 500 DD	127 053 949	6052718	m	3 m	97,99 CHF Prezzo / 1 m
Separatore 110 DD	TSG 110 DD	127 063 699	6062335	m	3 m	22,61 CHF Prezzo / 1 m
