Passerella portacavi SKS 85 FS

N. art. 6058205 | EAN 4012196061150

3000 mm
1,5 mm
no
Acciaio
zincato in continuo
Descrizione del prodotto
Descrizione del prodotto
SKS 85 = sistema di passerelle pesanti con bordo di altezza pari a 85 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Accessori di fornitura Giunto longitudinale RLVL 85
Acciaio inossidabile, decapato no
Altezza 3 in
Altezza 85 mm
Colore zinco
Con parte superiore no
Dimensione B 200 mm

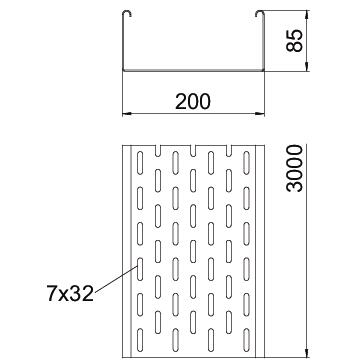

Dimensionee 85x200x3000
Dimensioni 85 x 200
Distanza tra gli appoggi 1,5 m 2,8 kN/m
Distanza tra gli appoggi 2,0 m 2,25 kN/m
Distanza tra gli appoggi 2,5 m 1,5 kN/m
Distanza tra gli appoggi 3,0 m 0,75 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 11,198 kg CO₂e / 1 Metro
Larghezza 8 in
Larghezza 200 mm
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale no
Maß W 200 mm
Materiale Acciaio
Sezione utile 18600 mm²
Sezione utile 186 cm²
Spessore lamiera 0,6 in
Spessore lamiera 1,5 mm
Superficie zincato in continuo
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore Connettore fornito in dotazione

Dati tecnici

Diagramma di carico passerella portacavi tipo SKS 85

Diagramma di carico passerella portacavi tipo SKS 85
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
SKS 810 FS 3000 mm 100 mm 1,5 mm no Acciaio zincato in continuo 6058108
3 m 49,06 CHF Prezzo / 1 m
SKS 820 FS 3000 mm 200 mm 1,5 mm no Acciaio zincato in continuo 6058205
3 m 62,76 CHF Prezzo / 1 m
SKS 830 FS 3000 mm 300 mm 1,5 mm no Acciaio zincato in continuo 6058302
3 m 76,40 CHF Prezzo / 1 m
SKS 840 FS 3000 mm 400 mm 1,5 mm no Acciaio zincato in continuo 6058396
3 m 90,17 CHF Prezzo / 1 m
SKS 850 FS 3000 mm 500 mm 1,5 mm no Acciaio zincato in continuo 6058507
3 m 109,88 CHF Prezzo / 1 m
SKS 860 FS 3000 mm 600 mm 1,5 mm no Acciaio zincato in continuo 6058604
3 m 121,43 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale e angolare FS Giunto longitudinale e angolare FS RLVL 85 FS 127 018 429 6067123
10 pz 7,88 CHF Prezzo / 1 pz
Giunto di base FS Giunto di base FS SSLB 200 FS 127 018 519 7070213
20 pz 5,05 CHF Prezzo / 1 pz
Curva di 45° 85 FS Curva di 45° 85 FS RB 45 820 FS 127 032 009 6036202
1 pz 51,64 CHF Prezzo / 1 pz
Curva di 90° 85 FS Curva di 90° 85 FS RB 90 820 FS 127 032 669 6036702
1 pz 62,50 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 85 FS Curva ad angolazione regolabile 85 FS RB W 820 FS 127 033 189 6037202
1 pz 128,09 CHF Prezzo / 1 pz
Derivazione laterale 85 FS Derivazione laterale 85 FS RAA 820 FS 127 031 569 6042133
1 pz 40,84 CHF Prezzo / 1 pz
Raccordo a T 85 FS Raccordo a T 85 FS RT 820 FS 127 034 369 6038212
1 pz 78,25 CHF Prezzo / 1 pz
Derivazione a croce 85 FS Derivazione a croce 85 FS RK 820 FS 127 033 729 7027333
1 pz 95,73 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS Coperchio con bussola girevole FS DRL 200 FS 127 013 039 6052207
3 m 37,33 CHF Prezzo / 1 m
Separatore 85 FS Separatore 85 FS TSG 85 FS 127 013 629 6062114
3 m 11,54 CHF Prezzo / 1 m
Curva 90° 85 FS Curva 90° 85 FS RB 90 820 FS 127 014 219 7001789
1 pz 68,65 CHF Prezzo / 1 pz
