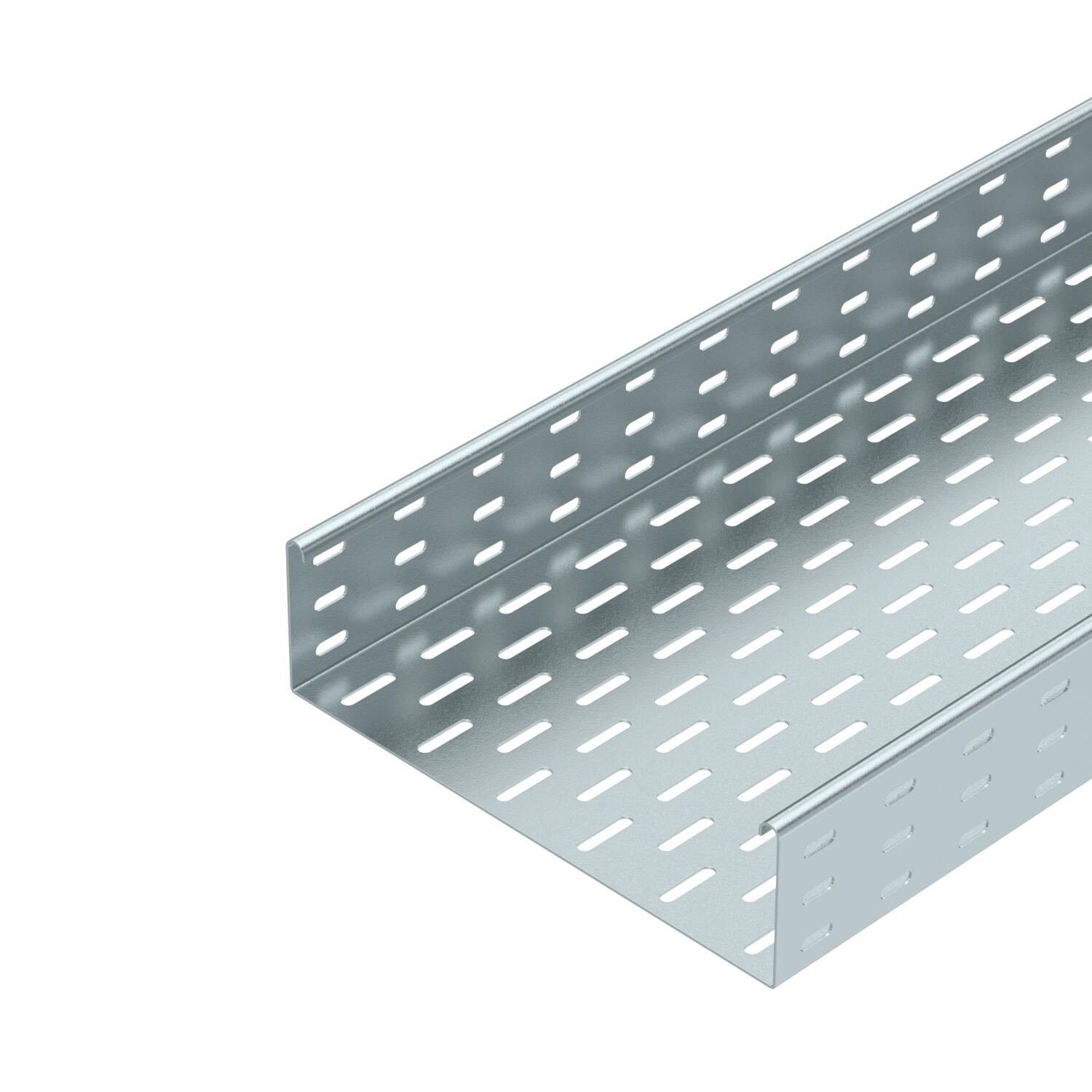

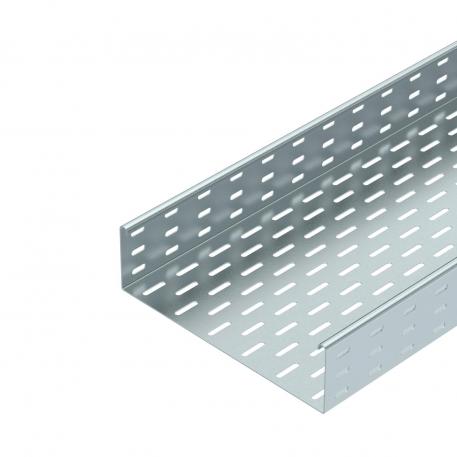

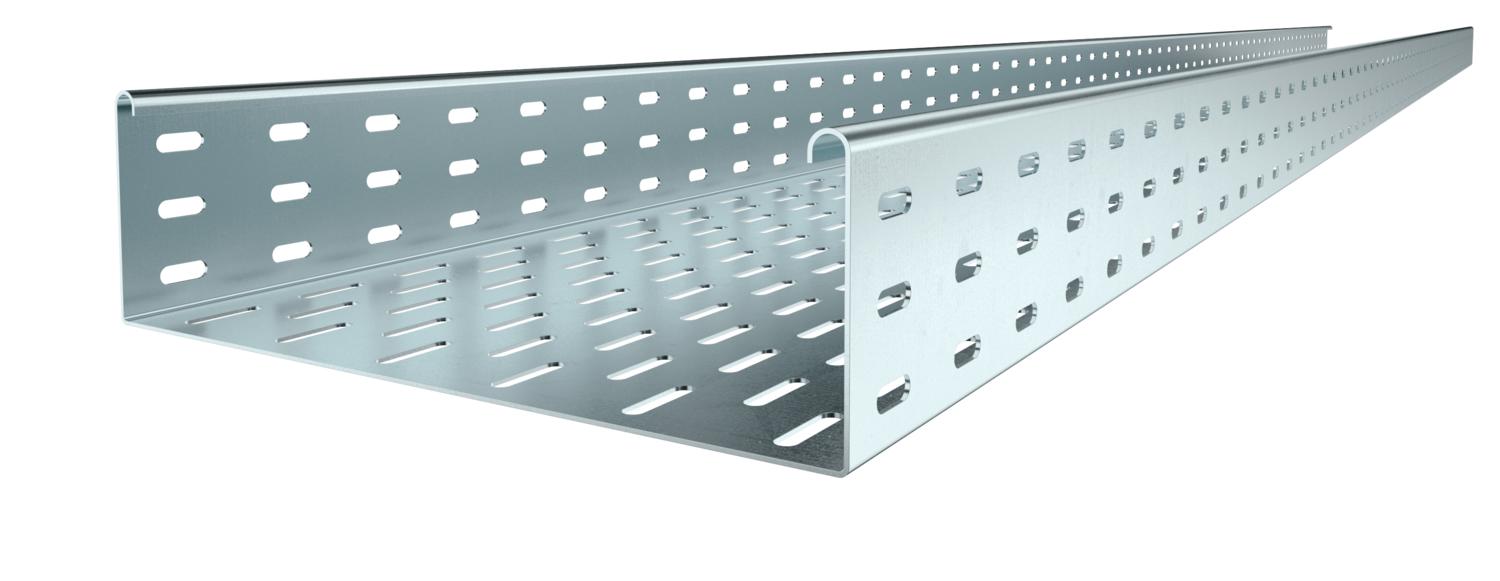

Passerella portacavi SKS 85 FS

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

SKS 85 = sistema di passerelle pesanti con bordo di altezza pari a 85 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Accessori di fornitura	Giunto longitudinale RLVL 85
Acciaio inossidabile, decapato	no
Altezza	85 mm
Altezza	3 in
Colore	zinco
Con parte superiore	no
Dimensione B	300 mm

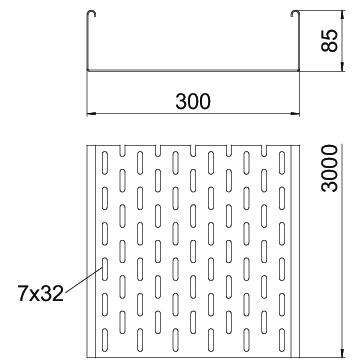

Dimensionee	85x300x3000
Dimensioni	85 x 300
Distanza tra gli appoggi 1,5 m	2,8 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	0,75 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	13,917 kg CO₂e / 1 Metro

Larghezza	12 in
Larghezza	300 mm
Lughezza.	3000 mm
Lughezza.	10 ft
Mantenimento funzionale	no
Maß W	300 mm
Materiale	Acciaio
Sezione utile	253 cm²
Sezione utile	25300 mm²
Spessore lamiera	0,6 in
Spessore lamiera	1,5 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	Connettore fornito in dotazione

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 810 FS	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato in continuo	6058108	m	3 m	49,06 CHF Prezzo / 1 m
SKS 820 FS	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato in continuo	6058205	m	3 m	62,76 CHF Prezzo / 1 m
SKS 830 FS	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato in continuo	6058302	m	3 m	76,40 CHF Prezzo / 1 m
SKS 840 FS	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	6058396	m	3 m	90,17 CHF Prezzo / 1 m
SKS 850 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	6058507	m	3 m	109,88 CHF Prezzo / 1 m
SKS 860 FS	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato in continuo	6058604	m	3 m	121,43 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale e angolare FS	RLVL 85 FS	127 018 429	6067123	pz	10 pz	7,88 CHF Prezzo / 1 pz
Giunto di base FS	SSLB 300 FS	127 018 529	7070217	pz	20 pz	6,37 CHF Prezzo / 1 pz

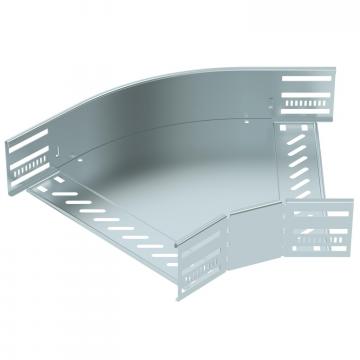

Curva di 45° 85 FS	RB 45 830 FS	127 032 029	6036204	pz	1 pz	62,02 CHF Prezzo / 1 pz

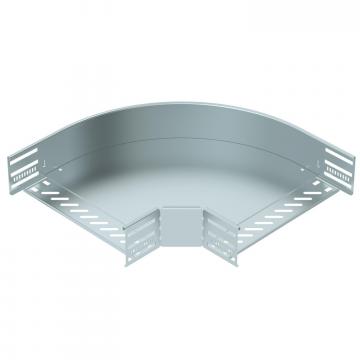

Curva di 90° 85 FS	RB 90 830 FS	127 032 689	6036704	pz	1 pz	72,19 CHF Prezzo / 1 pz

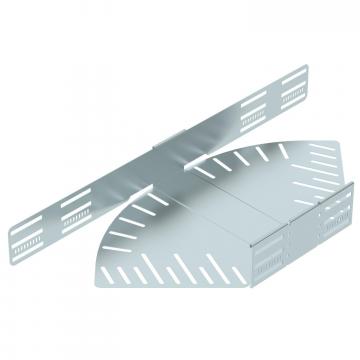

Curva ad angolazione regolabile 85 FS	RB W 830 FS	127 033 209	6037204	pz	1 pz	155,87 CHF Prezzo / 1 pz

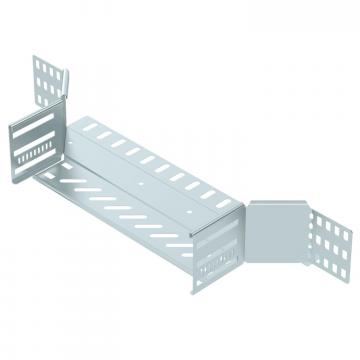

Derivazione laterale 85 FS	RAA 830 FS	127 031 589	6042135	pz	1 pz	44,12 CHF Prezzo / 1 pz

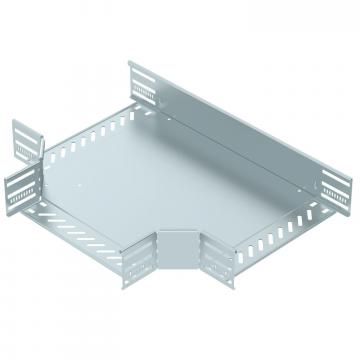

Raccordo a T 85 FS	RT 830 FS	127 034 389	6038214	pz	1 pz	104,23 CHF Prezzo / 1 pz

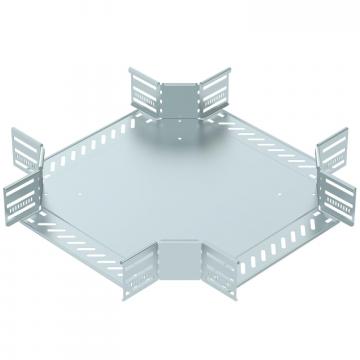

Derivazione a croce 85 FS	RK 830 FS	127 033 749	7027335	pz	1 pz	111,14 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 300 FS	127 013 049	6052304	m	3 m	48,09 CHF Prezzo / 1 m
Separatore 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,54 CHF Prezzo / 1 m
Curva 90° 85 FS	RB 90 830 FS	127 014 229	7001800	pz	1 pz	86,32 CHF Prezzo / 1 pz
