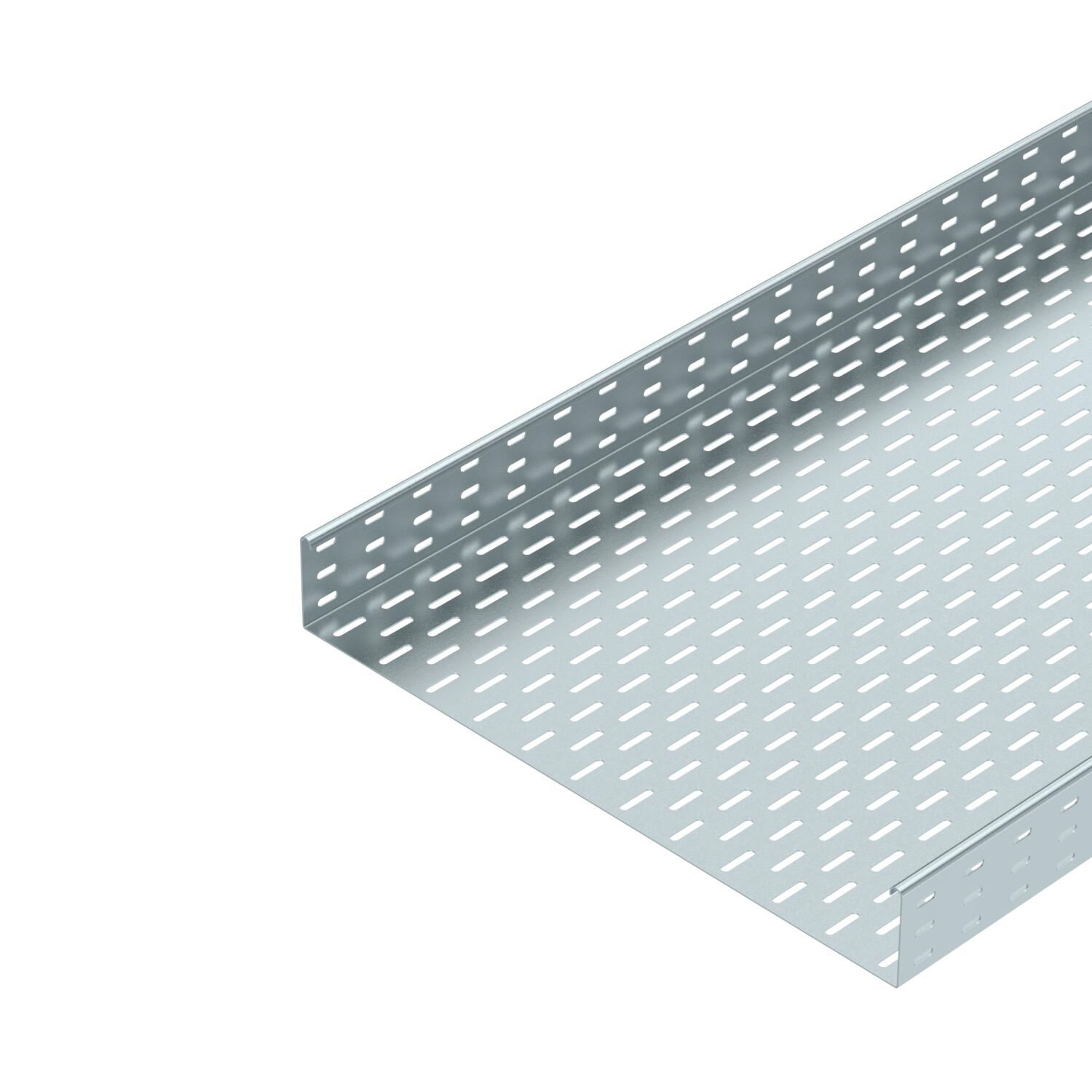

Passerella portacavi SKS 85 FS

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

SKS 85 = sistema di passerelle pesanti con bordo di altezza pari a 85 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Accessori di fornitura	Giunto longitudinale RLVL 85
Acciaio inossidabile, decapato	no
Altezza	3 in
Altezza	85 mm
Colore	zinco
Con parte superiore	no

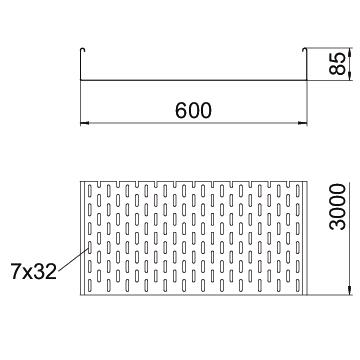

Dimensione B	600 mm
Dimensionee	85x600x3000
Dimensioni	85 x 600
Distanza tra gli appoggi 1,5 m	2,8 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	0,75 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	0,057 kg CO₂e / 1 Metro

Larghezza	24 in
Larghezza	600 mm
Lughezza.	3000 mm
Lughezza.	10 ft
Mantenimento funzionale	no
Maß W	600 mm
Materiale	Acciaio
Sezione utile	508 cm²
Sezione utile	50800 mm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,6 in
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	Connettore fornito in dotazione

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 810 FS	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato in continuo	6058108	m	3 m	49,06 CHF Prezzo / 1 m
SKS 820 FS	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato in continuo	6058205	m	3 m	62,76 CHF Prezzo / 1 m
SKS 830 FS	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato in continuo	6058302	m	3 m	76,40 CHF Prezzo / 1 m
SKS 840 FS	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	6058396	m	3 m	90,17 CHF Prezzo / 1 m
SKS 850 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	6058507	m	3 m	109,88 CHF Prezzo / 1 m
SKS 860 FS	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato in continuo	6058604	m	3 m	121,43 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale e angolare FS	RLVL 85 FS	127 018 429	6067123	pz	10 pz	7,88 CHF Prezzo / 1 pz
Giunto di base FS	SSLB 600 FS	127 018 569	7070233	pz	20 pz	12,93 CHF Prezzo / 1 pz
Curva di 45° 85 FS	RB 45 860 FS	127 032 089	6036210	pz	1 pz	151,58 CHF Prezzo / 1 pz
Curva di 90° 85 FS	RB 90 860 FS	127 032 749	6036710	pz	1 pz	175,73 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 85 FS	RB W 860 FS	127 033 269	6037210	pz	1 pz	214,00 CHF Prezzo / 1 pz
Derivazione laterale 85 FS	RAA 860 FS	127 031 649	6042143	pz	1 pz	97,01 CHF Prezzo / 1 pz
Raccordo a T 85 FS	RT 860 FS	127 034 449	6038220	pz	1 pz	259,10 CHF Prezzo / 1 pz
Derivazione a croce 85 FS	RK 860 FS	127 033 809	7027341	pz	1 pz	484,61 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 600 FS	127 013 089	6052606	m	3 m	84,34 CHF Prezzo / 1 m
Separatore 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,54 CHF Prezzo / 1 m
Curva 90° 85 FS	RB 90 860 FS	127 014 259	7001851	pz	1 pz	207,33 CHF Prezzo / 1 pz
