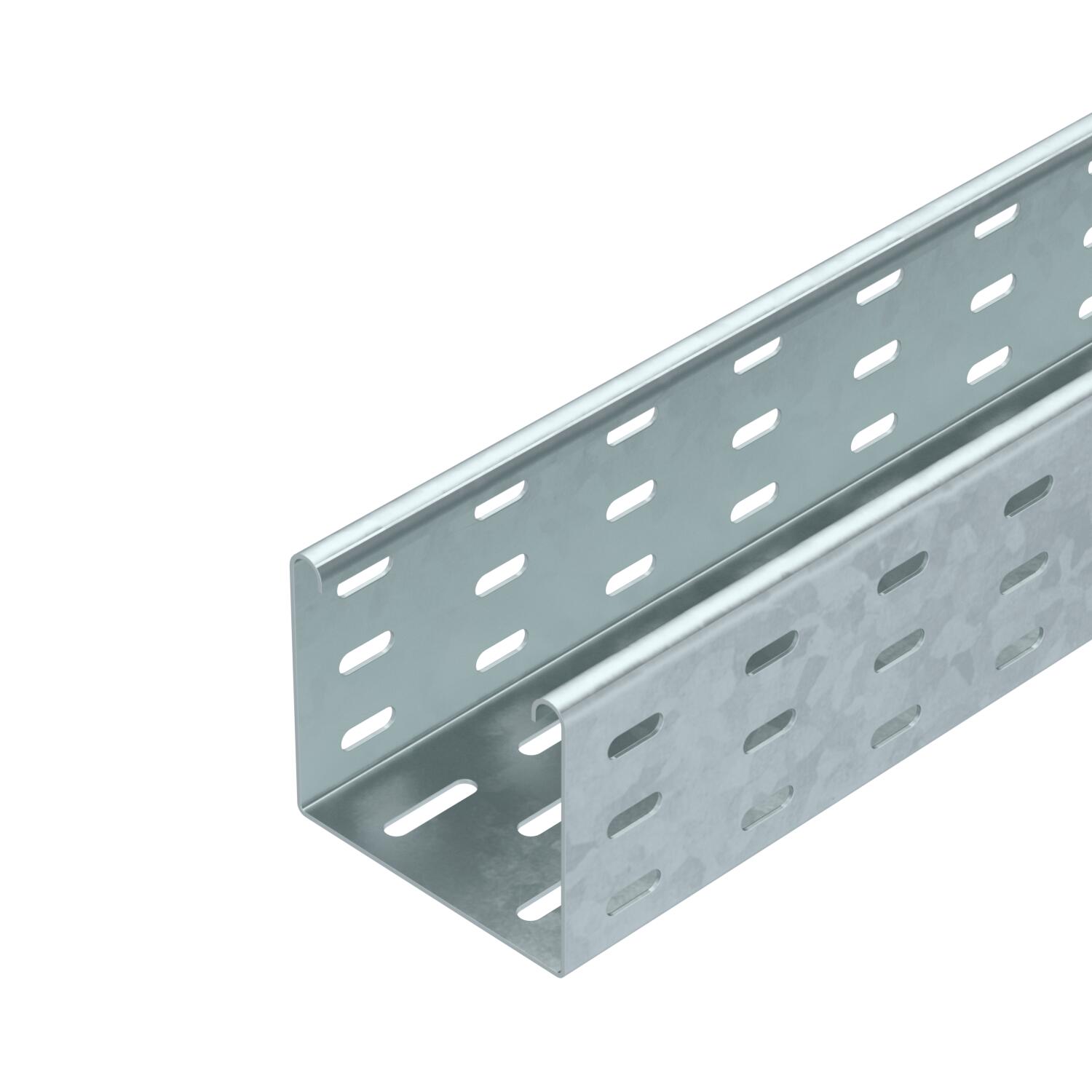

Passerella portacavi SKS 85 FT

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

SKS 85 = sistema di passerelle pesanti con bordo di altezza pari a 85 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	85 mm
Altezza	3 in
Colore	zinco
Con parte superiore	no
Dimensione B	100 mm

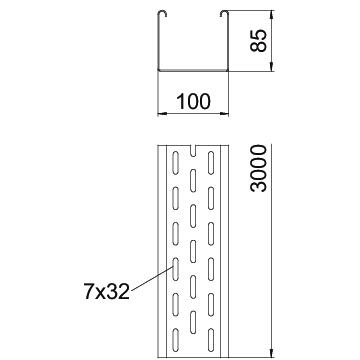

Dimensionee	85x100x3000
Dimensioni	85 x 100

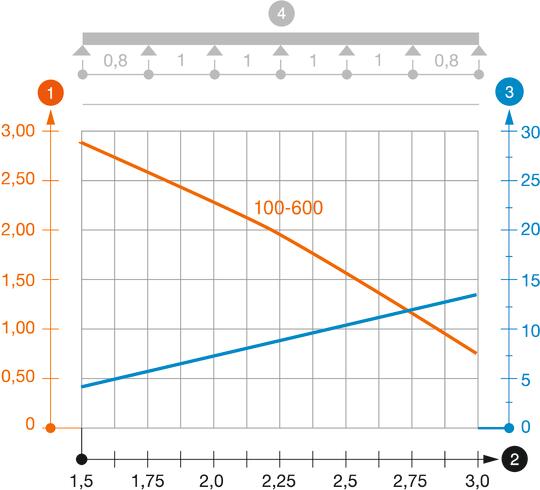

Distanza tra gli appoggi 1,5 m	2,8 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	0,75 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	7,7117 kg CO₂e / 1 Metro

Larghezza	4 in
Larghezza	100 mm
Lughezza.	10 ft
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	8300 mm²
Sezione utile	83 cm²
Spessore lamiera	0,6 in
Spessore lamiera	1,5 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 810 FT	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 009	6058620	m	3 m	58,73 CHF Prezzo / 1 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 019	6058647	m	3 m	78,99 CHF Prezzo / 1 m

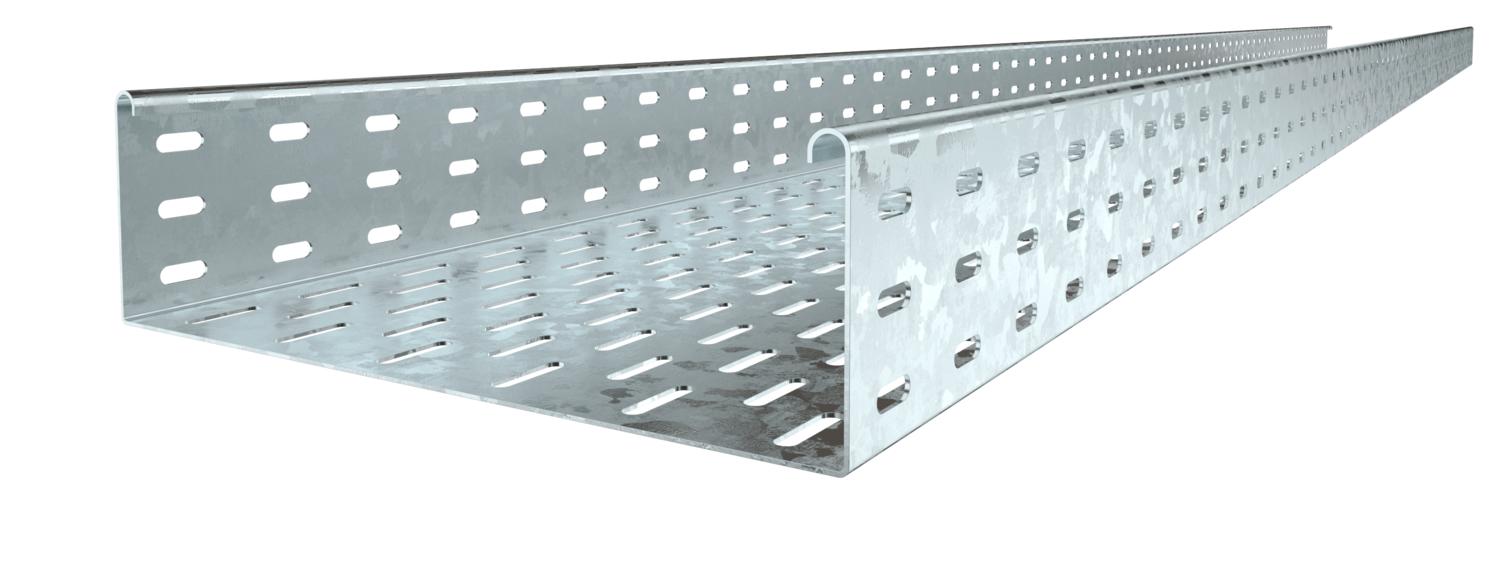

SKS 830 FT	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 029	6058663	m	3 m	106,16 CHF Prezzo / 1 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 039	6058698	m	3 m	127,55 CHF Prezzo / 1 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 049	6058728	m	3 m	137,17 CHF Prezzo / 1 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 059	6058744	m	3 m	150,94 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

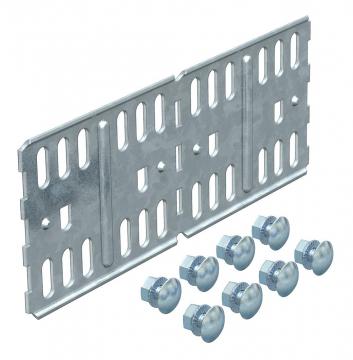

Giunto longitudinale e angolare FT	RLVL 85 FT	127 058 089	6067816	pz	10 pz	11,84 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 100 FT	-----	6051340	m	3 m	37,81 CHF Prezzo / 1 m

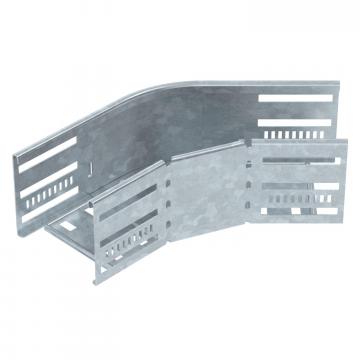

Curva 45° 85 FT	RB 45 810 FT	127 031 999	6036230	pz	1 pz	80,57 CHF Prezzo / 1 pz

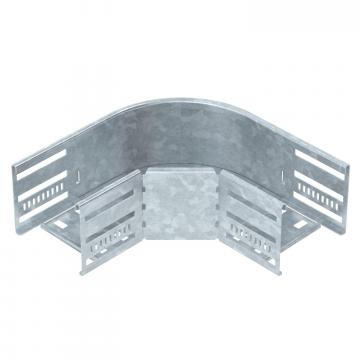

Curva 90° 85 FT	RB 90 810 FT	127 032 659	6036712	pz	1 pz	83,33 CHF Prezzo / 1 pz

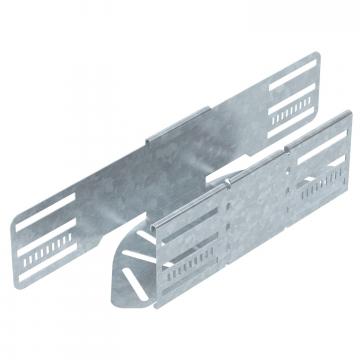

Curva ad angolazione regolabile 85 FT	RB W 810 FT	127 033 179	6037220	pz	1 pz	101,22 CHF Prezzo / 1 pz

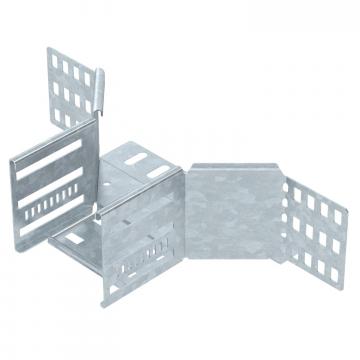

Derivazione laterale 85 FT	RAA 810 FT	127 031 559	6042231	pz	1 pz	64,15 CHF Prezzo / 1 pz

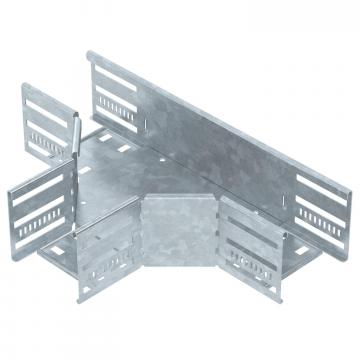

Raccordo a T 85 FT	RT 810 FT	127 034 359	6038230	pz	1 pz	109,32 CHF Prezzo / 1 pz

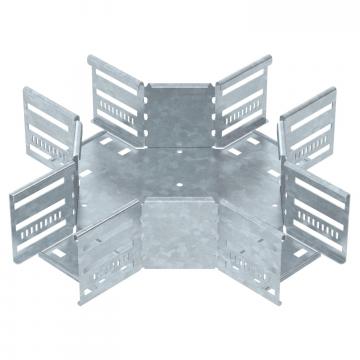

Derivazione a croce 85 FT	RK 810 FT	127 033 719	7027431	pz	1 pz	139,92 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 100 DD	127 053 909	6052703	m	3 m	37,81 CHF Prezzo / 1 m
Separatore 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,30 CHF Prezzo / 1 m

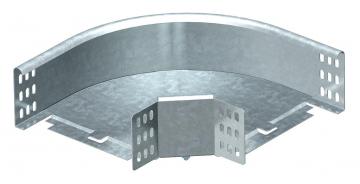

Curva 90° 85 FT	RB 90 810 FT	127 054 309	7126127	pz	1 pz	97,99 CHF Prezzo / 1 pz
