Passerella portacavi SKS 85 FT 3000 | 200 | 1,5 | no | Acciaio | zincato a caldo per immersione
morepic-1 morepic-2 video-1

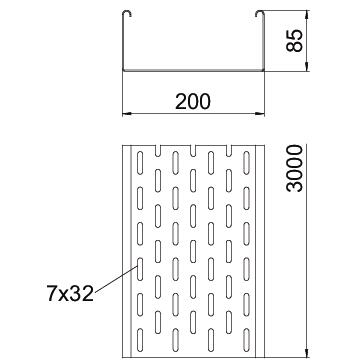

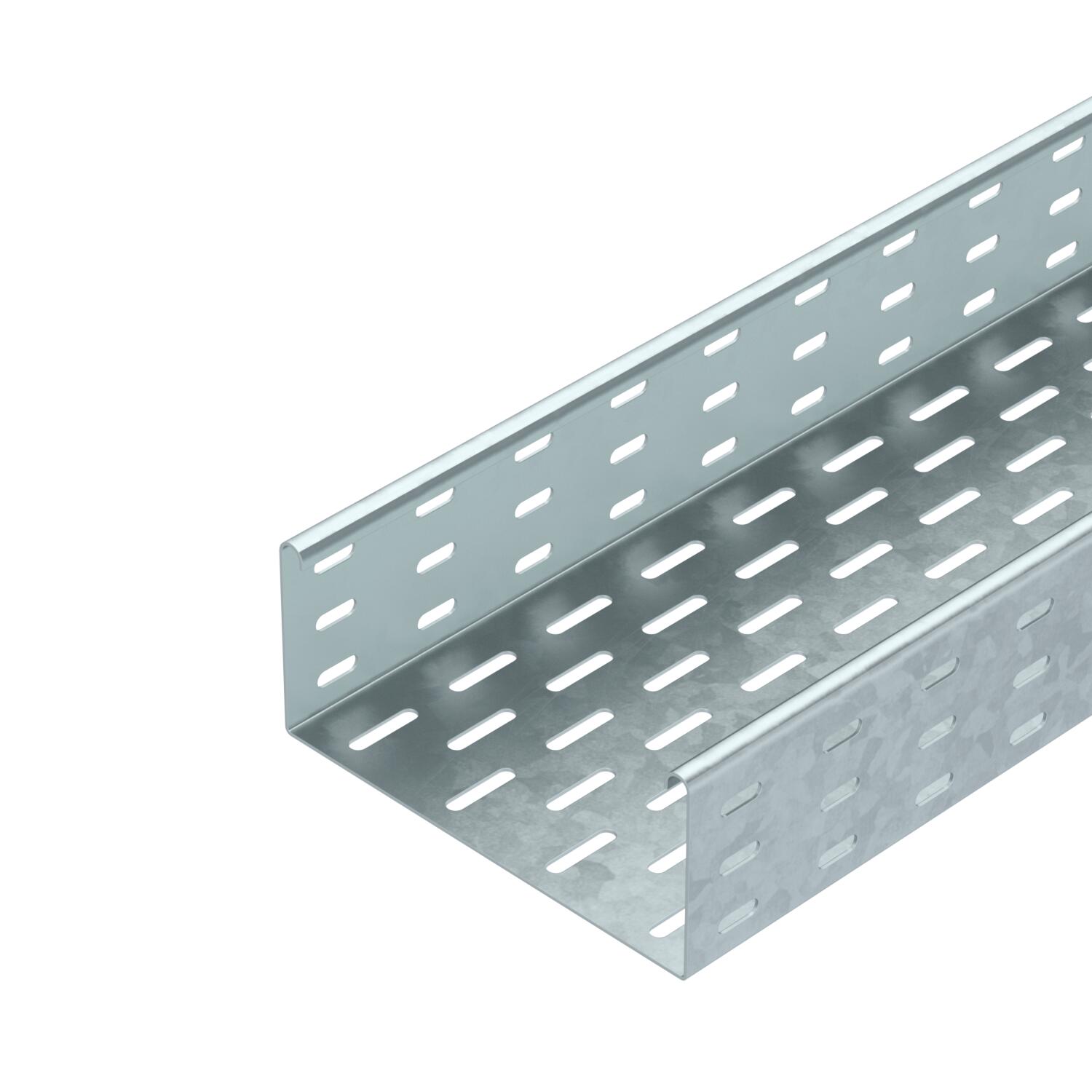

Passerella portacavi SKS 85 FT

N. art. 6058647 | EAN 4012196061518 | ELDAS-No. 127 052 019

3000 mm
1,5 mm
no
Acciaio
zincato a caldo per immersione
Descrizione del prodotto
Descrizione del prodotto
SKS 85 = sistema di passerelle pesanti con bordo di altezza pari a 85 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 85 mm
Altezza 3 in
Colore zinco
Con parte superiore no
Dimensione B 200 mm
Dimensionee 85x200x3000
Dimensioni 85 x 200
Distanza tra gli appoggi 1,5 m 2,8 kN/m
Distanza tra gli appoggi 2,0 m 2,25 kN/m
Distanza tra gli appoggi 2,5 m 1,5 kN/m
Distanza tra gli appoggi 3,0 m 0,75 kN/m
Foratura laterale sì
Foratura NATO no
Foro di montaggio nel pavimento sì
Impronta CO₂ (GWP) dalla culla al cancello 10,2949 kg CO₂e / 1 Metro
Larghezza 200 mm
Larghezza 8 in
Lughezza. 3000 mm
Lughezza. 10 ft
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 186 cm²
Sezione utile 18600 mm²
Spessore lamiera 1,5 mm
Spessore lamiera 0,6 in
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Diagramma di carico passerella portacavi tipo SKS 85

Diagramma di carico passerella portacavi tipo SKS 85
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
SKS 810 FT 3000 mm 100 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 052 009 6058620
3 m 58,73 CHF Prezzo / 1 m
SKS 820 FT 3000 mm 200 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 052 019 6058647
3 m 78,99 CHF Prezzo / 1 m
SKS 830 FT 3000 mm 300 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 052 029 6058663
3 m 106,16 CHF Prezzo / 1 m
SKS 840 FT 3000 mm 400 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 052 039 6058698
3 m 127,55 CHF Prezzo / 1 m
SKS 850 FT 3000 mm 500 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 052 049 6058728
3 m 137,17 CHF Prezzo / 1 m
SKS 860 FT 3000 mm 600 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 052 059 6058744
3 m 150,94 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale e angolare FT Giunto longitudinale e angolare FT RLVL 85 FT 127 058 089 6067816
10 pz 11,84 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT Coperchio con bussola girevole FT DRL 200 FT ----- 6051367
3 m 50,43 CHF Prezzo / 1 m
Curva 45° 85 FT Curva 45° 85 FT RB 45 820 FT 127 032 019 6036232
1 pz 98,52 CHF Prezzo / 1 pz
Curva 90° 85 FT Curva 90° 85 FT RB 90 820 FT 127 032 679 6036714
1 pz 107,71 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 85 FT Curva ad angolazione regolabile 85 FT RB W 820 FT 127 033 199 6037222
1 pz 142,08 CHF Prezzo / 1 pz
Derivazione laterale 85 FT Derivazione laterale 85 FT RAA 820 FT 127 031 579 6042233
1 pz 76,51 CHF Prezzo / 1 pz
Raccordo a T 85 FT Raccordo a T 85 FT RT 820 FT 127 034 379 6038232
1 pz 138,82 CHF Prezzo / 1 pz
Derivazione a croce 85 FT Derivazione a croce 85 FT RK 820 FT 127 033 739 7027433
1 pz 237,76 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD Coperchio con bussola girevole DD DRL 200 DD 127 053 919 6052709
3 m 53,87 CHF Prezzo / 1 m
Separatore 85 DD Separatore 85 DD TSG 85 DD 127 063 689 6062331
3 m 19,30 CHF Prezzo / 1 m
Curva 90° 85 FT Curva 90° 85 FT RB 90 820 FT 127 054 319 7126216
1 pz 117,71 CHF Prezzo / 1 pz
