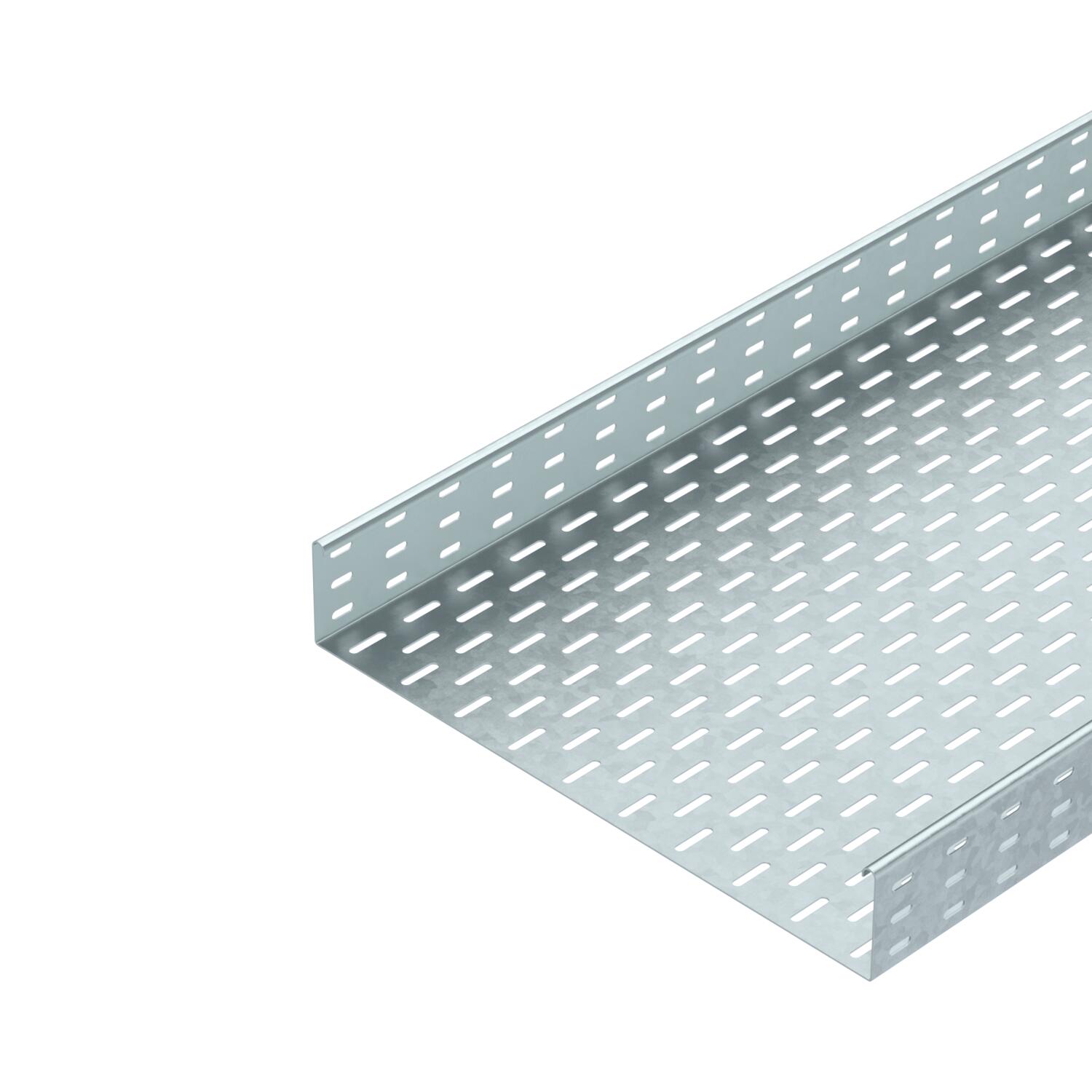

Passerella portacavi SKS 85 FT

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

SKS 85 = sistema di passerelle pesanti con bordo di altezza pari a 85 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	3 in
Altezza	85 mm
Colore	zinco
Con parte superiore	no
Dimensione B	500 mm

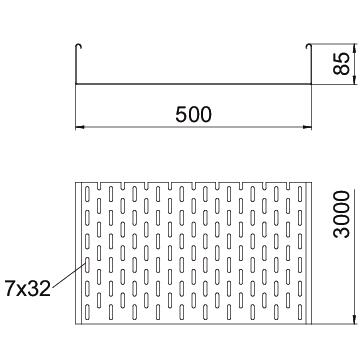

Dimensionee	85x500x3000
Dimensioni	85 x 500
Distanza tra gli appoggi 1,5 m	2,8 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	0,75 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	17,9967 kg CO₂e / 1 Metro

Larghezza	20 in
Larghezza	500 mm
Lughezza.	10 ft
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	42300 mm²
Sezione utile	423 cm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,6 in
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 810 FT	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 009	6058620	m	3 m	58,73 CHF Prezzo / 1 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 019	6058647	m	3 m	78,99 CHF Prezzo / 1 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 029	6058663	m	3 m	106,16 CHF Prezzo / 1 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 039	6058698	m	3 m	127,55 CHF Prezzo / 1 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 049	6058728	m	3 m	137,17 CHF Prezzo / 1 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 052 059	6058744	m	3 m	150,94 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale e angolare FT	RLVL 85 FT	127 058 089	6067816	pz	10 pz	11,84 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 500 FT	-----	6051448	m	3 m	107,96 CHF Prezzo / 1 m

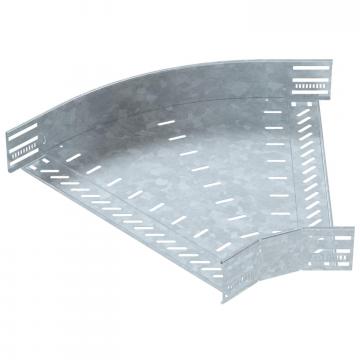

Curva 45° 85 FT	RB 45 850 FT	127 032 079	6036238	pz	1 pz	215,11 CHF Prezzo / 1 pz

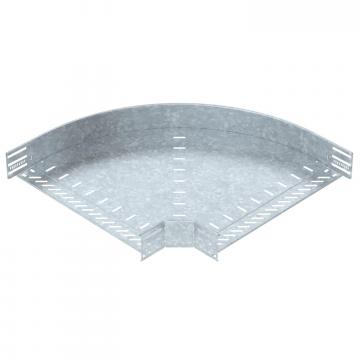

Curva 90° 85 FT	RB 90 850 FT	127 032 739	6036720	pz	1 pz	297,22 CHF Prezzo / 1 pz

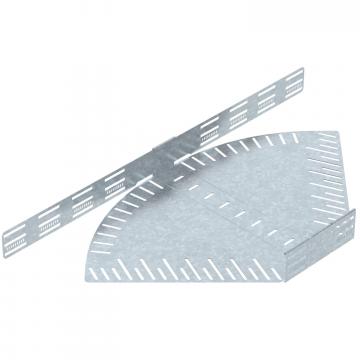

Curva ad angolazione regolabile 85 FT	RB W 850 FT	127 033 259	6037228	pz	1 pz	343,25 CHF Prezzo / 1 pz

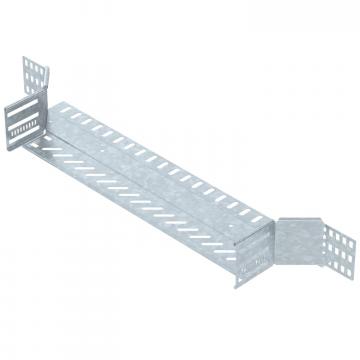

Derivazione laterale 85 FT	RAA 850 FT	127 031 639	6042241	pz	1 pz	145,83 CHF Prezzo / 1 pz

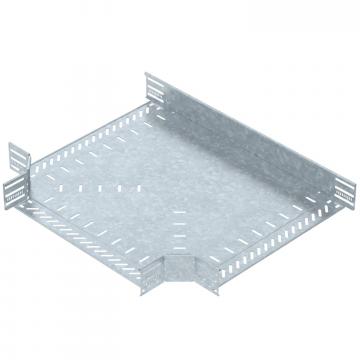

Raccordo a T 85 FT	RT 850 FT	127 034 439	6038238	pz	1 pz	334,70 CHF Prezzo / 1 pz

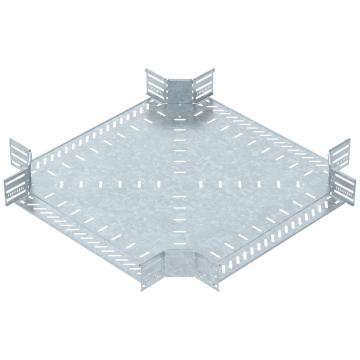

Derivazione a croce 85 FT	RK 850 FT	127 033 799	7027439	pz	1 pz	445,87 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 500 DD	127 053 949	6052718	m	3 m	97,99 CHF Prezzo / 1 m
Separatore 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,30 CHF Prezzo / 1 m
