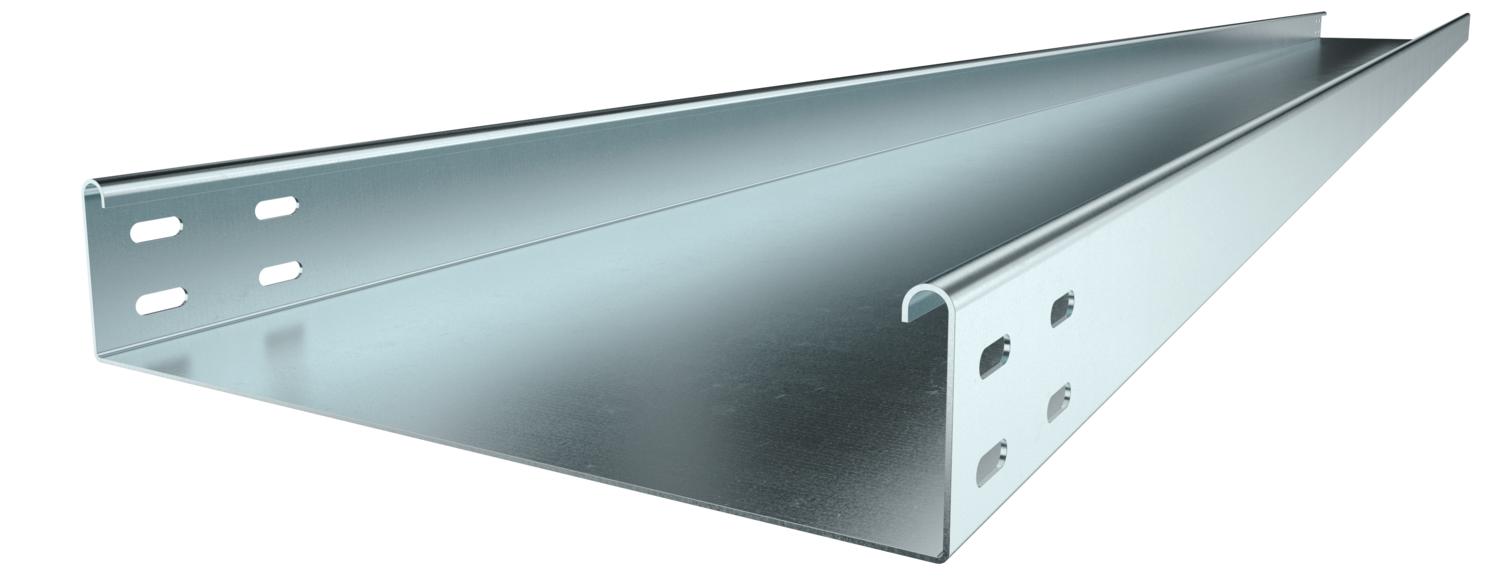

Passerella portacavi SKSU 60 FS

N. art. 6063241 | EAN 4012196063857

3000 mm
1,5 mm
no
Acciaio
zincato in continuo
Descrizione del prodotto
Descrizione del prodotto
SKSU 60 = Sistema di passerelle portacavi pesante, non forato, con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 60 mm
Altezza 2 in
Colore zinco
Con parte superiore no

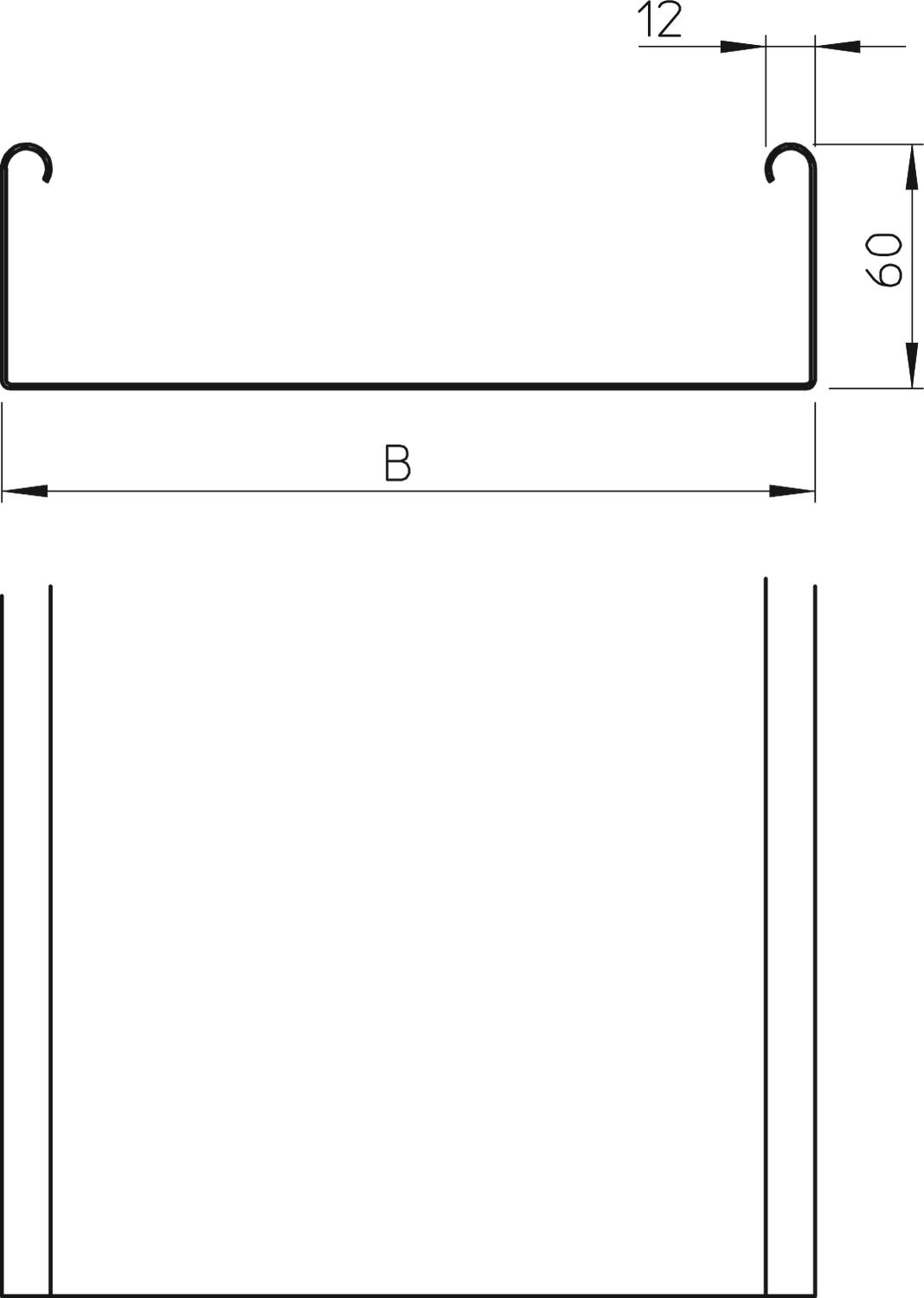

Dimensione B 500 mm
Dimensionee 60x500x3000
Dimensioni 60 x 500
Distanza tra gli appoggi 1,5 m 2,6 kN/m
Distanza tra gli appoggi 2,0 m 1,9 kN/m
Distanza tra gli appoggi 2,5 m 1,1 kN/m
Distanza tra gli appoggi 3,0 m 0,55 kN/m
Foratura laterale no
Foratura NATO no
Foro di montaggio nel pavimento no
Impronta CO₂ (GWP) dalla culla al cancello 19,752 kg CO₂e / 1 Metro
Larghezza 500 mm
Larghezza 20 in
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 29800 mm²
Sezione utile 298 cm²
Spessore lamiera 1,5 mm
Spessore lamiera 0,06 in
Superficie zincato in continuo
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi tipo SKSU 60

Schema di sollecitazione passerella portacavi tipo SKSU 60
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
SKSU 610 FS 3000 mm 100 mm 1,5 mm no Acciaio zincato in continuo 6063234
3 m 37,33 CHF Prezzo / 1 m

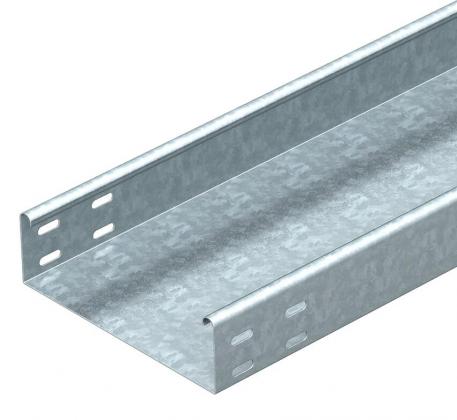

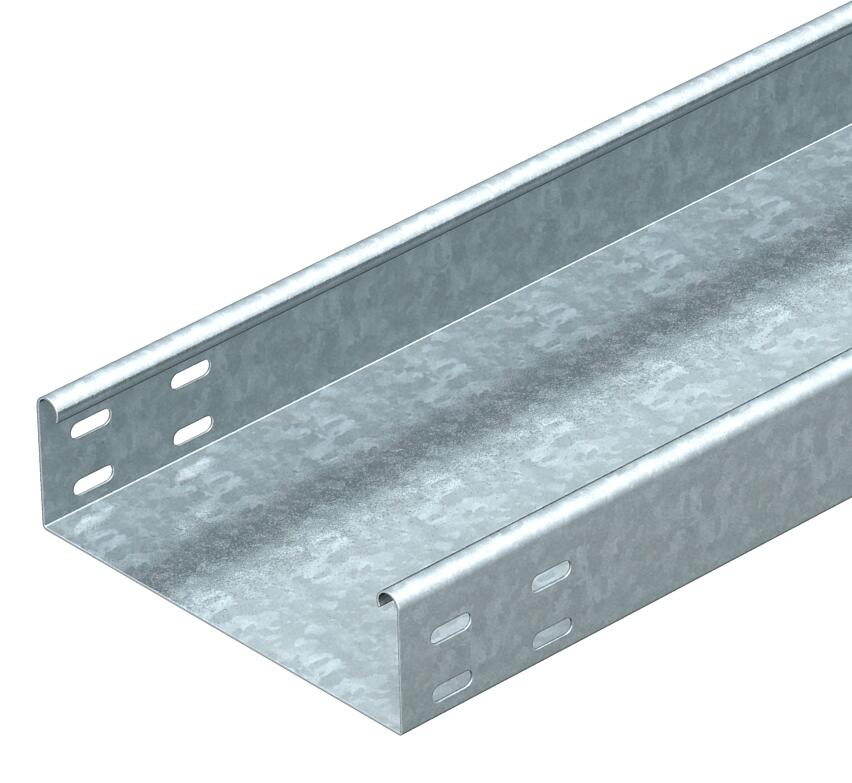

SKSU 620 FS 3000 mm 200 mm 1,5 mm no Acciaio zincato in continuo 6063236
3 m 50,07 CHF Prezzo / 1 m
SKSU 630 FS 3000 mm 300 mm 1,5 mm no Acciaio zincato in continuo 6063238
3 m 63,78 CHF Prezzo / 1 m
SKSU 650 FS 3000 mm 500 mm 1,5 mm no Acciaio zincato in continuo 6063241
3 m 90,17 CHF Prezzo / 1 m
SKSU 660 FS 3000 mm 600 mm 1,5 mm no Acciaio zincato in continuo 6063276
3 m 103,81 CHF Prezzo / 1 m
SKSU 640 FS 3000 mm 400 mm 1,5 mm no Acciaio zincato in continuo 6063950
3 m 76,40 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FS Giunto longitudinale FS RLVK 60 FS 127 018 419 6067093
10 pz 4,08 CHF Prezzo / 1 pz

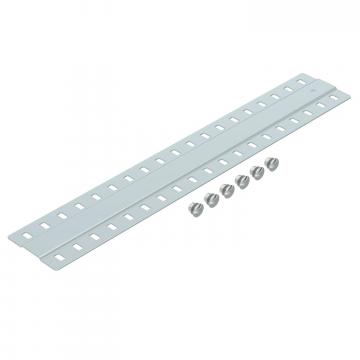

Giunto di base FS Giunto di base FS SSLB 500 FS 127 018 549 7070225
20 pz 10,40 CHF Prezzo / 1 pz
Curva 45° 60 FS Curva 45° 60 FS RB 45 650 FS 127 031 949 6036110
1 pz 116,40 CHF Prezzo / 1 pz
Curva 90° 60 FS Curva 90° 60 FS RB 90 650 FS 127 032 589 6036570
1 pz 148,22 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS Curva ad angolazione regolabile 60 FS RB W 650 FS 127 033 109 6037110
1 pz 194,09 CHF Prezzo / 1 pz
Derivazione laterale 60 FS Derivazione laterale 60 FS RAA 650 FS 127 031 489 6042121
1 pz 76,82 CHF Prezzo / 1 pz
Raccordo a T 60 FS Raccordo a T 60 FS RT 650 FS 127 034 289 6038110
1 pz 175,73 CHF Prezzo / 1 pz
Derivazione a croce 60 FS Derivazione a croce 60 FS RK 650 FS 127 033 649 7027319
1 pz 309,50 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS Coperchio con bussola girevole FS DRL 500 FS 127 013 069 6052509
3 m 76,40 CHF Prezzo / 1 m
Separatore 60 Separatore 60 TSG 60 FS 127 013 619 6062068
3 m 9,50 CHF Prezzo / 1 m
