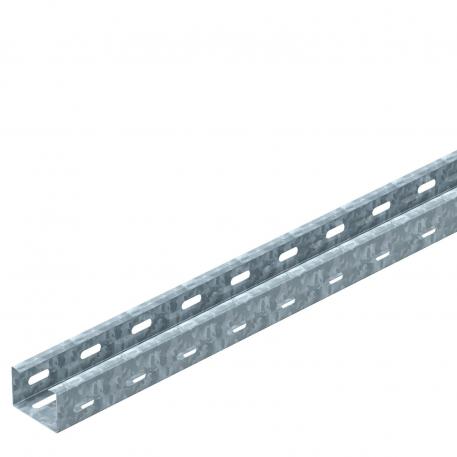

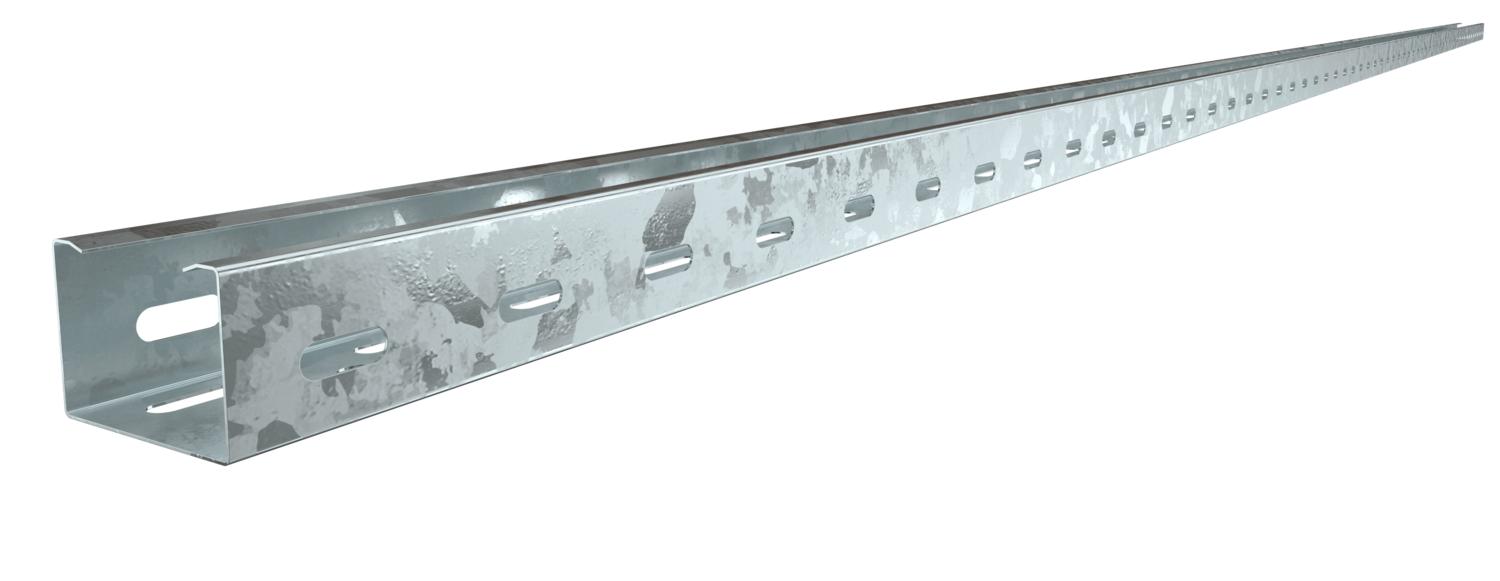

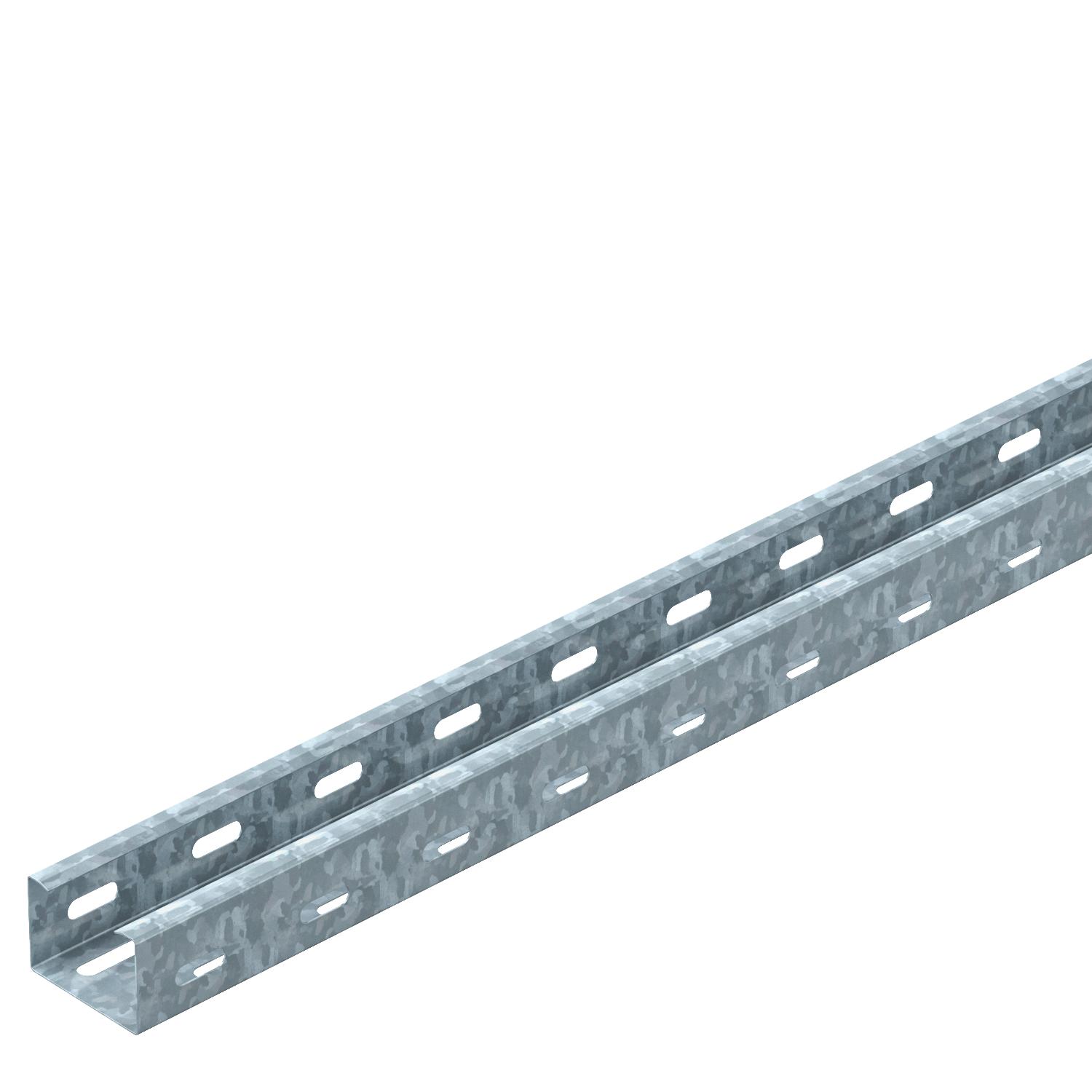

Passerella RKS 35 FT

N. art. 6047412 | EAN 4012196662142 | ELDAS-No. 127 111 509

6047412 / RKS 305 FT
3000 mm
50 mm
0,75 mm
no
Acciaio
zincato a caldo per immersione
Descrizione del prodotto
Descrizione del prodotto
RKS 35 = sistema di passerelle razionale con bordo laterale di 35 mm.
Coperchio con bussole adatto: tipo AZDMD 50.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 35 mm
Colore zinco
Con parte superiore no
Dimensione L 3000 mm
Dimensionee 35x50x3000
Dimensioni 35x50
Distanza tra gli appoggi 1,0 m 1,2 kN/m
Distanza tra gli appoggi 1,5 m 0,5 kN/m
Distanza tra gli appoggi 2,0 m 0,3 kN/m
Distanza tra gli appoggi 2,5 m 0,1 kN/m
Distanza tra gli appoggi 3,0 m 0,05 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 1,9381 kg CO₂e / 1 Metro
Larghezza 50 mm
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Perforazione di base 7x32
Sezione utile 1600 mm²
Sezione utile 16 cm²
Spessore lamiera 0,75 mm
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

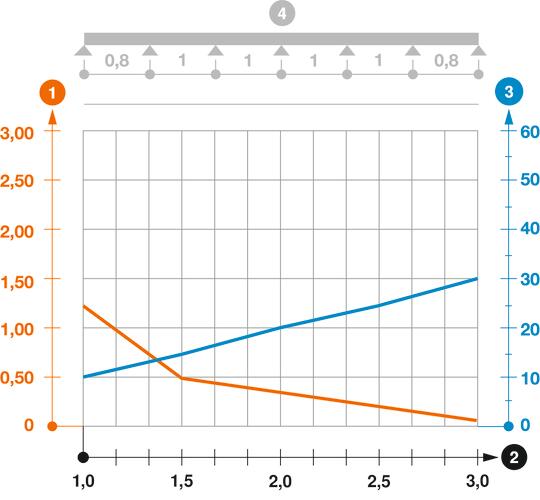

Schema di sollecitazione passerella portacavi tipo RKS 35

Schema di sollecitazione passerella portacavi tipo RKS 35
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
RKS 305 FT 3000 mm 50 mm 0,75 mm no Acciaio zincato a caldo per immersione 127 111 509 6047412
3 m 21,64 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FT Giunto longitudinale FT RLVK 35 FT 127 018 169 6067301
10 pz 3,37 CHF Prezzo / 1 pz

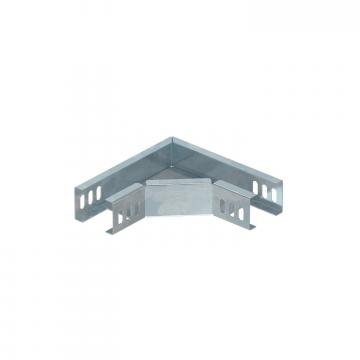

Curva 90° 35 FT Curva 90° 35 FT RB 90 305 FT ----- 7124410
1 pz 74,48 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD Coperchio con bussola girevole DD AZDMD 50 DD 127 053 129 6080154
3 m 25,90 CHF Prezzo / 1 m

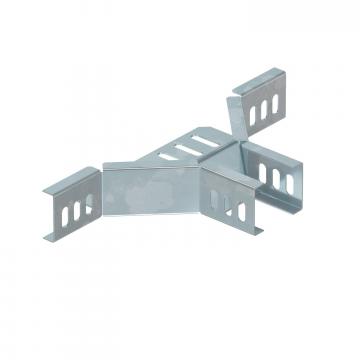

Derivazione laterale 35 FT Derivazione laterale 35 FT RAA 305 FT ----- 7120458
1 pz 63,48 CHF Prezzo / 1 pz
