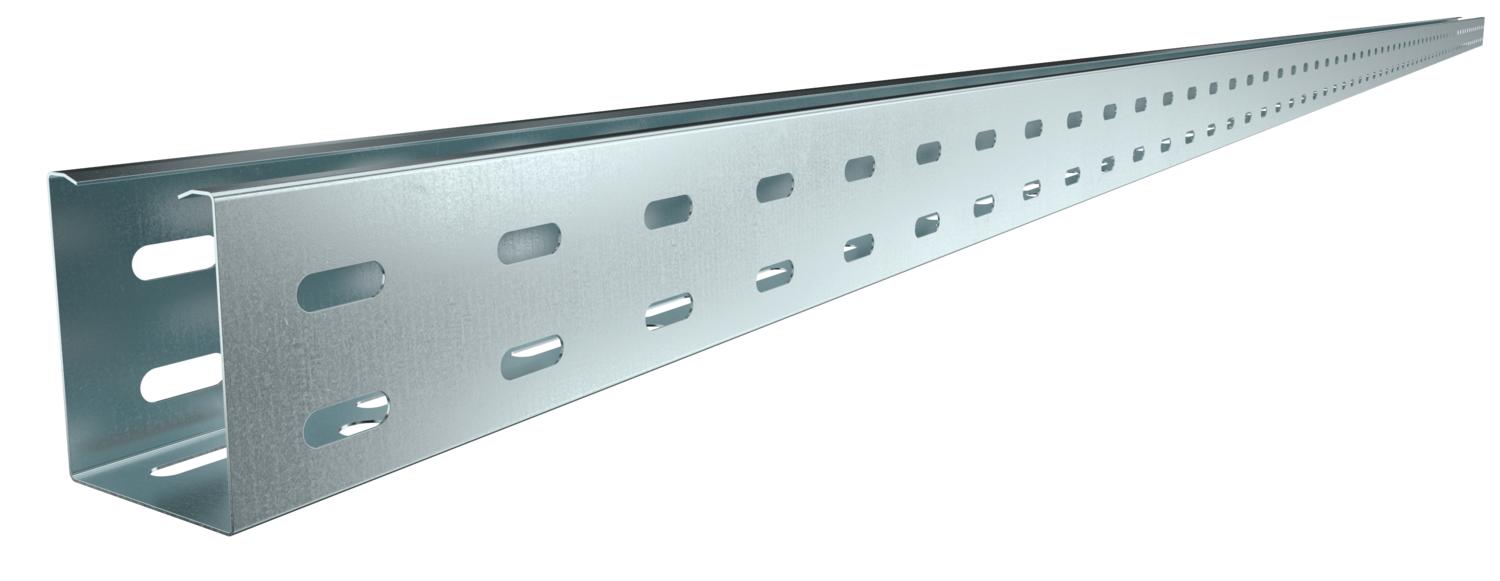

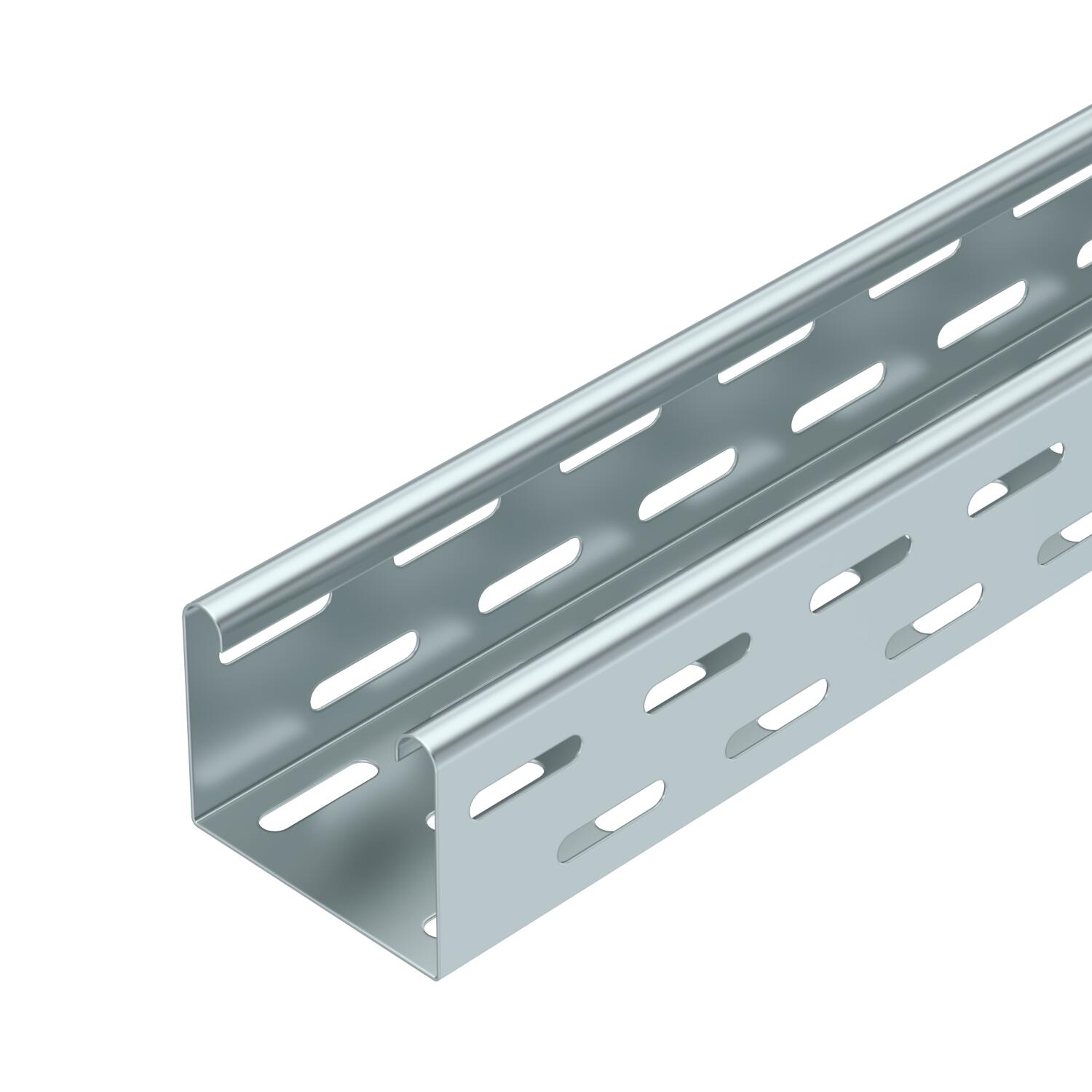

Passerella RKS 60 FS forata, senza scanalatura nel fondo

N. art. 6055893 | EAN 4012196388691

6055893 / RKS 607 FS
3000 mm
75 mm
0,75 mm
no
Acciaio
zincato in continuo
Descrizione del prodotto
Descrizione del prodotto
RKS 60 = Sistema di passerelle con bordo di 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Passerella portacavi, altezza del bordo 60 mm
  • Certificazione BET secondo DIN EN 61537
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 60 mm
Altezza 2 in
Colore zinco
Con parte superiore no

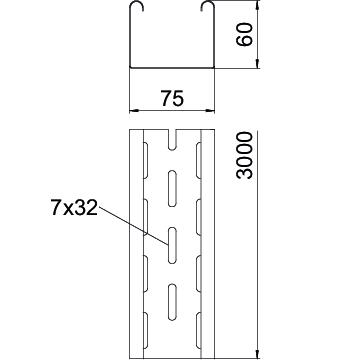

Dimensione B 75 mm
Dimensione L 3000 mm
Dimensionee 60x75x3000
Dimensioni 60 x 75
Distanza tra gli appoggi 1,0 m 1,3 kN/m
Distanza tra gli appoggi 1,5 m 0,65 kN/m
Distanza tra gli appoggi 2,0 m 0,4 kN/m
Distanza tra gli appoggi 2,5 m 0,25 kN/m
Distanza tra gli appoggi 3,0 m 0,15 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 3,058 kg CO₂e / 1 Metro
Larghezza 75 mm
Larghezza 3 in
Lughezza. 3000 mm
Lughezza. 10 ft
Mantenimento funzionale no
Materiale Acciaio
Perforazione di base 1
Sezione utile 4200 mm²
Sezione utile 42 cm²
Spessore lamiera 0,03 in
Spessore lamiera 0,75 mm
Superficie zincato in continuo
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore Connettore fornito in dotazione

Dati tecnici

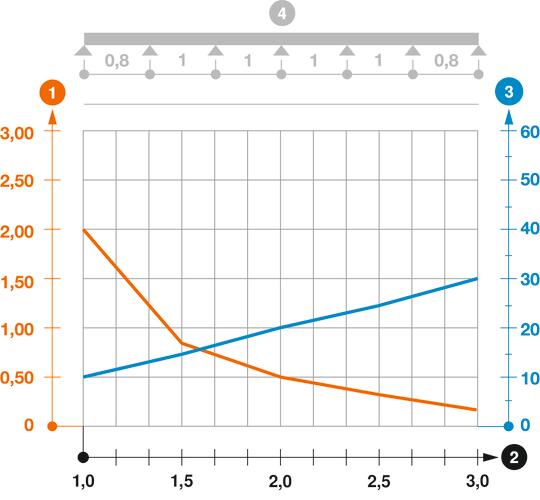

Diagramma di carico passerella portacavi tipo RKS 60

Diagramma di carico passerella portacavi tipo RKS 60
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
RKS 607 FS 3000 mm 75 mm 0,75 mm no Acciaio zincato in continuo 6055893
3 m 22,24 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FS Giunto longitudinale FS RLVK 60 FS 127 018 419 6067093
10 pz 4,08 CHF Prezzo / 1 pz

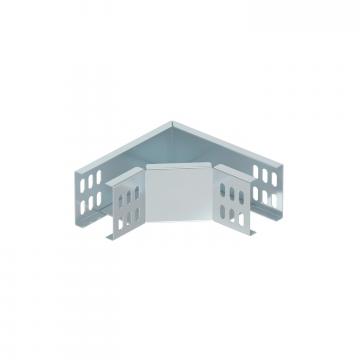

Curva 90° 60 FS Curva 90° 60 FS RB 90 605 FS ----- 7124430
1 pz 36,31 CHF Prezzo / 1 pz
Separatore 60 Separatore 60 TSG 60 FS 127 013 619 6062068
3 m 9,50 CHF Prezzo / 1 m
