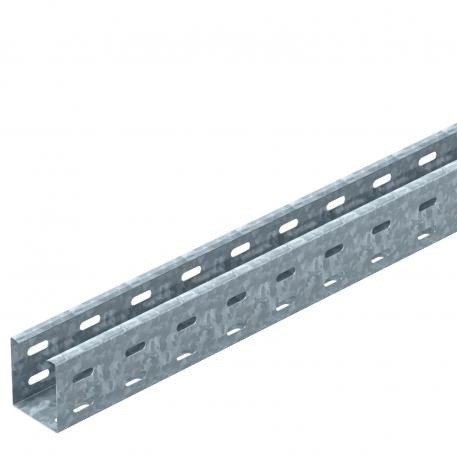

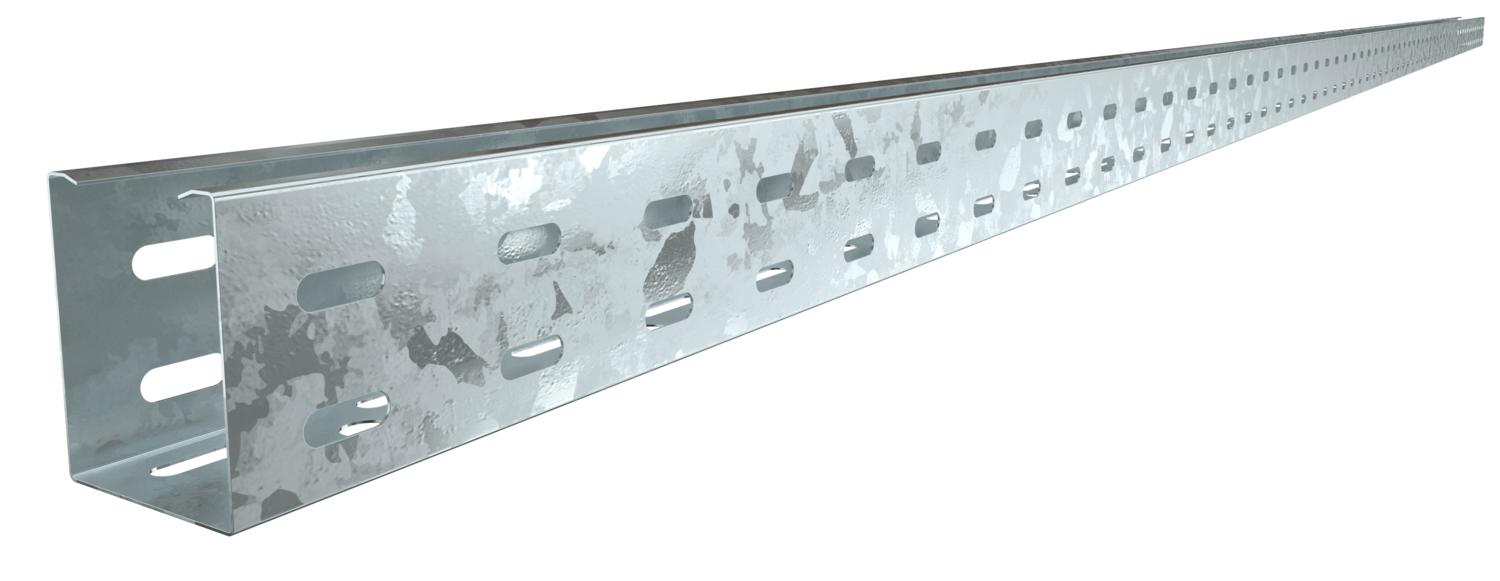

Passerella RKS 60 FT forata
N. art. 6047602 | EAN 4012196662166
- Descrizione del prodotto
-
Descrizione del prodottoRKS 60 = Sistema di passerelle con bordo di 60 mm.
Coperchio con bussole adatto: tipo AZDMD 50.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 60 mm Colore zinco Con parte superiore no Dimensione L 3000 mm Dimensionee 60x50x3000 Dimensioni 60x50 Distanza tra gli appoggi 1,0 m 2 kN/m Distanza tra gli appoggi 1,5 m 0,8 kN/m Distanza tra gli appoggi 2,0 m 0,5 kN/m Distanza tra gli appoggi 2,5 m 0,35 kN/m Distanza tra gli appoggi 3,0 m 0,15 kN/m Foratura laterale sì Foratura NATO no Foro di montaggio nel pavimento sì Impronta CO₂ (GWP) dalla culla al cancello 2,679 kg CO₂e / 1 Metro Larghezza 50 mm Lughezza. 3000 mm Mantenimento funzionale no Materiale Acciaio Perforazione di base 7x32 Sezione utile 30 cm² Sezione utile 3000 mm² Spessore lamiera 0,75 mm Superficie zincato a caldo per immersione Tipo di giunto sistema portacavi avvitato Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore senza connettore Dati tecnici
Schema di sollecitazione passerella portacavi tipo RKS 60 senza nervatura
-
Carico passerella-cavi ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Flessione passerella in mm con kN/m ammessi
-
Flessione di carico nella procedura di prova
-
Curva di carico per larghezza passerella in mm
-
Curva di flessione passerella in base alla distanza tra gli appoggi
-
- Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FT
RLVK 60 FT 127 058 009 6067603 10 pz 5,05 CHF Prezzo / 1 pz

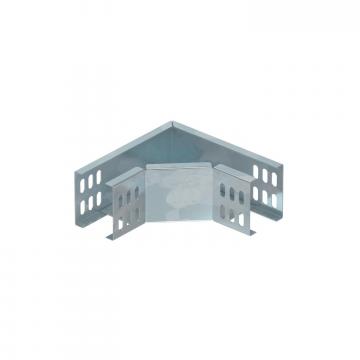

Curva 90° 60 FT
RB 90 605 FT ----- 7124438 1 pz 76,04 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD
AZDMD 50 DD 127 053 129 6080154 3 m 25,90 CHF Prezzo / 1 m

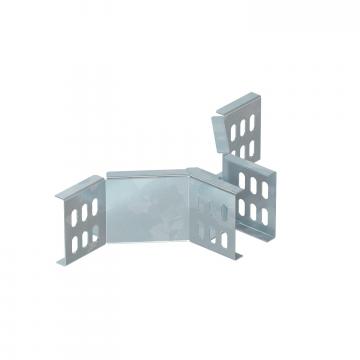

Derivazione laterale 60 FT
RAA 605 FT ----- 7120468 1 pz 67,99 CHF Prezzo / 1 pz - Download
-
