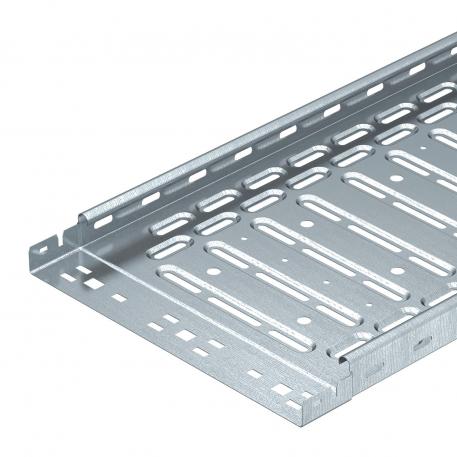

Passerella RKS-Magic® 35 FS

N. art. 6047433 | EAN 4012195390855 | ELDAS-No. 127 050 529

3050 mm
35 mm
0,75 mm
no
zinco
Acciaio
zincato in continuo
Torna alla panoramica
Descrizione del prodotto
Descrizione del prodotto
Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

La foratura per la sospensione diretta tramite aste filettate ha un diametro di 11 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Dichiarazione di conformità UKCA
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 1 in
Altezza 35 mm
Colore zinco
Con parte superiore no
Dimensione B 200 mm
Dimensione x 100 mm
Dimensione y 150 mm
Dimensionee 35x200x3050
Distanza tra gli appoggi 1,0 m 1,1 kN/m
Distanza tra gli appoggi 1,5 m 0,5 kN/m
Distanza tra gli appoggi 2,0 m 0,3 kN/m
Distanza tra gli appoggi 2,5 m 0,15 kN/m
Distanza tra gli appoggi 3,0 m 0,1 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 3,8736 kg CO₂e / 1 Metro
Larghezza 200 mm
Larghezza 6 in
Lughezza. 3050 mm
Lughezza. 10 ft
Lunghezza utile 3000 mm
Magnetische Schirmdämpfung mit Deckel 50 dB
Mantenimento funzionale no
Materiale Acciaio
Perforazione di base 1
Schermatura magnetica senza coperchio 20 dB
Sezione utile 6800 mm²
Sezione utile 68 cm²
Spessore lamiera 0,75 mm
Spessore lamiera 0,03 in
Superficie zincato in continuo
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato

Dati tecnici

Schema di sollecitazione passerella portacavi tipo RKSM 35

Schema di sollecitazione passerella portacavi tipo RKSM 35
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Spessore lamiera Mantenimento funzionale Colore Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
RKSM 310 FS 3050 mm 100 mm 35 mm 0,75 mm no zinco Acciaio zincato in continuo 127 050 509 6047417
3 m 21,95 CHF Prezzo / 1 m
RKSM 320 FS 3050 mm 200 mm 35 mm 0,75 mm no zinco Acciaio zincato in continuo 127 050 529 6047433
3 m 29,69 CHF Prezzo / 1 m
RKSM 330 FS 3050 mm 300 mm 35 mm 0,75 mm no zinco Acciaio zincato in continuo 127 050 539 6047460
3 m 39,97 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

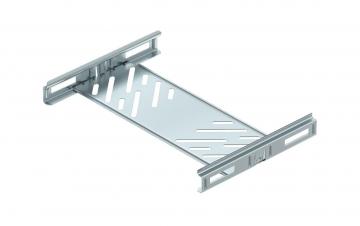

Set giunti longitudinali Magic FS Set giunti longitudinali Magic FS KTSMV 320 FS 127 118 079 6068902
1 pz 24,89 CHF Prezzo / 1 pz
Curva di 45° 35 FS Curva di 45° 35 FS RB 45 320 FS 127 031 809 6036002
1 pz 44,72 CHF Prezzo / 1 pz
Curva di 90° 35 FS Curva di 90° 35 FS RB 90 320 FS 127 032 329 6036502
1 pz 51,37 CHF Prezzo / 1 pz
Derivazione laterale 35 FS Derivazione laterale 35 FS RAA 320 FS 127 031 229 6042103
1 pz 30,57 CHF Prezzo / 1 pz
Raccordo a T 35 FS Raccordo a T 35 FS RT 320 FS 127 034 049 6038002
1 pz 61,25 CHF Prezzo / 1 pz
Derivazione a croce 35 FS Derivazione a croce 35 FS RK 320 FS 127 033 429 7027303
1 pz 81,35 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS Coperchio con bussola girevole FS DRL 200 FS 127 013 039 6052207
3 m 37,33 CHF Prezzo / 1 m
Separatore 30 FS Separatore 30 FS TSG 30 FS 127 013 609 6062050
3 m 6,07 CHF Prezzo / 1 m
Download

Download

Dichiarazione di conformità UE RKSM 320 FS / 6047433 , 0.13MB , pdf
Download
Dichiarazione ambientale di prodotto (EPD) RKSM 320 FS / 6047433 , 1.48MB , pdf
Download
REACH Dichiarazione di conformità RKSM 320 FS / 6047433 , 0.12MB , pdf
RoHS Dichiarazione di conformità RKSM 320 FS / 6047433 , 0.13MB , pdf

Download
Download

RKSM 320 FS / 6047433 RKSM 320 FS / 6047433
