Passerella RKS-Magic® 35 FS
N. art. 6047460 | EAN 4012195390862 | ELDAS-No. 127 050 539
- Descrizione del prodotto
-
Descrizione del prodottoPasserella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.
La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.
La foratura per la sospensione diretta tramite aste filettate ha un diametro di 11 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 1 in Altezza 35 mm Colore zinco Con parte superiore no Dimensione B 300 mm Dimensione t 100 mm Dimensione x 200 mm Dimensione y 250 mm Dimensionee 35x300x3050 Distanza tra gli appoggi 1,0 m 1,4 kN/m Distanza tra gli appoggi 1,5 m 0,6 kN/m Distanza tra gli appoggi 2,0 m 0,4 kN/m Distanza tra gli appoggi 2,5 m 0,2 kN/m Distanza tra gli appoggi 3,0 m 0,1 kN/m Foratura laterale sì Foratura NATO no Foro di montaggio nel pavimento sì Impronta CO₂ (GWP) dalla culla al cancello 5,1769 kg CO₂e / 1 Metro Larghezza 300 mm Larghezza 8 in Lughezza. 10 ft Lughezza. 3050 mm Lunghezza utile 3000 mm Magnetische Schirmdämpfung mit Deckel 50 dB Mantenimento funzionale no Materiale Acciaio Perforazione di base 1 Schermatura magnetica senza coperchio 20 dB Sezione utile 10300 mm² Sezione utile 103 cm² Spessore lamiera 0,03 in Spessore lamiera 0,75 mm Superficie zincato in continuo Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato Dati tecnici
Schema di sollecitazione passerella portacavi tipo RKSM 35
-
Carico passerella-cavi ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Flessione passerella in mm con kN/m ammessi
-
Flessione di carico nella procedura di prova
-
Curva di carico per larghezza passerella in mm
-
Curva di flessione passerella in base alla distanza tra gli appoggi
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Set giunti longitudinali Magic FS
KTSMV 330 FS 127 118 089 6068904 1 pz 27,66 CHF Prezzo / 1 pz

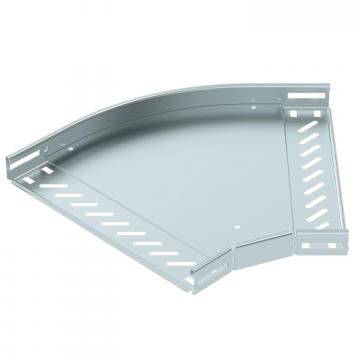

Curva di 45° 35 FS
RB 45 330 FS 127 031 829 6036004 1 pz 51,69 CHF Prezzo / 1 pz

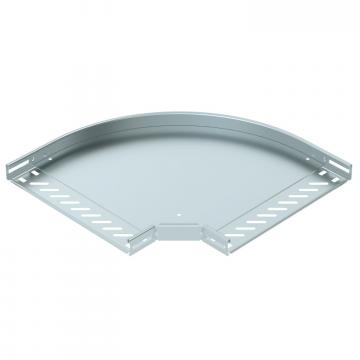

Curva di 90° 35 FS
RB 90 330 FS 127 032 349 6036504 1 pz 62,73 CHF Prezzo / 1 pz

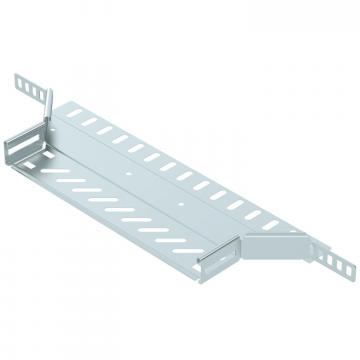

Derivazione laterale 35 FS
RAA 330 FS 127 031 249 6042105 1 pz 34,06 CHF Prezzo / 1 pz

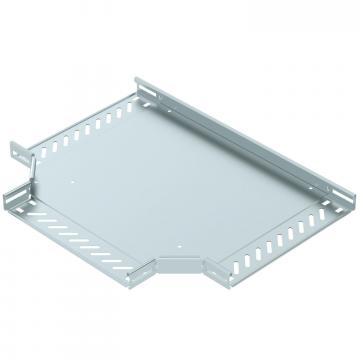

Raccordo a T 35 FS
RT 330 FS 127 034 069 6038004 1 pz 77,40 CHF Prezzo / 1 pz

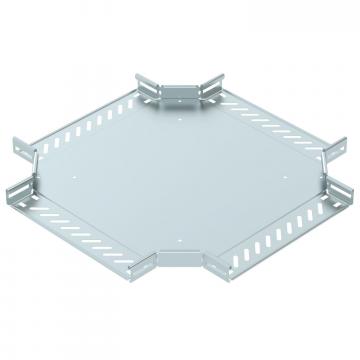

Derivazione a croce 35 FS
RK 330 FS 127 033 449 7027305 1 pz 100,16 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS
DRL 300 FS 127 013 049 6052304 3 m 48,09 CHF Prezzo / 1 m
Separatore 30 FS
TSG 30 FS 127 013 609 6062050 3 m 6,07 CHF Prezzo / 1 m

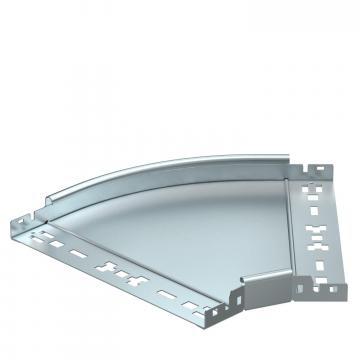

Curva 45° Magic 35 FS
RBM 45 330 FS ----- 6041004 1 pz 52,78 CHF Prezzo / 1 pz

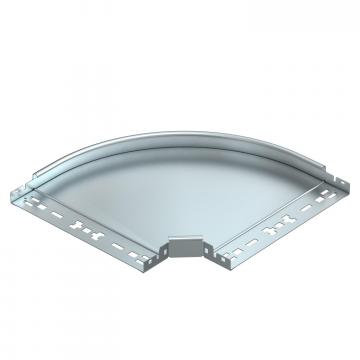

Curva 90° Magic 35 FS
RBM 90 330 FS ----- 6041014 1 pz 54,40 CHF Prezzo / 1 pz - Download
-
