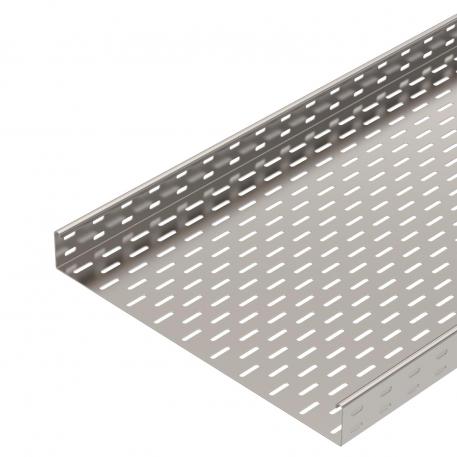

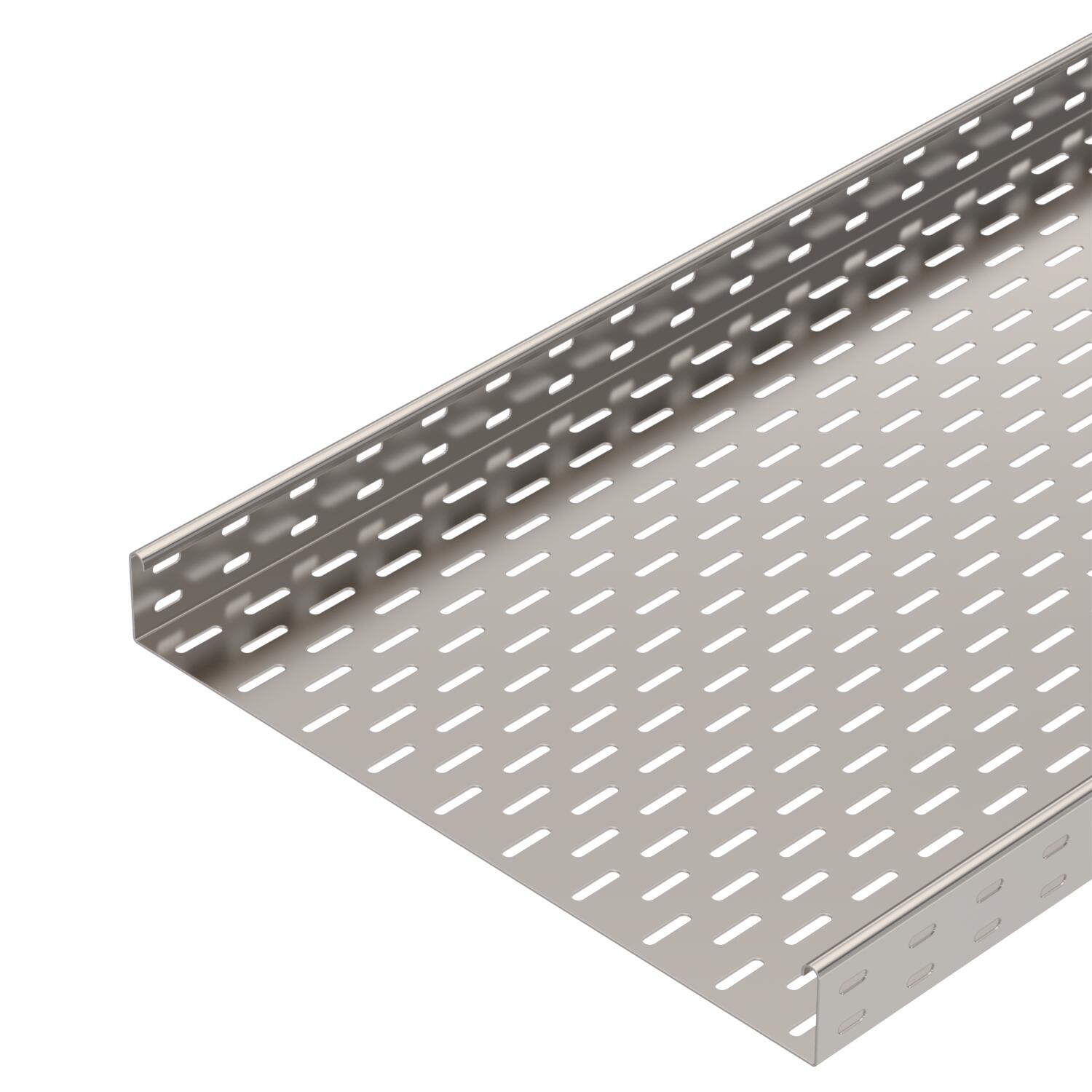

Passerella SKS 60 A2

N. art. 6056744 | EAN 4012196120796

3000 mm
1,5 mm
Acciaio INOX 1.4301
non trattato, ulteriore trattamento
Descrizione del prodotto
Descrizione del prodotto
SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 60 mm
Altezza 2 in
Colore acciaio inox
Con parte superiore no
Dimensione B 500 mm

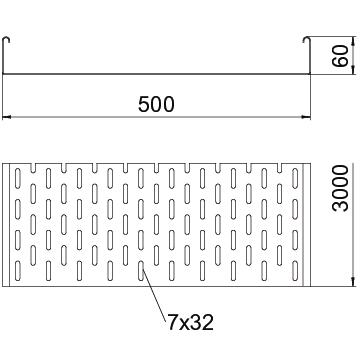

Dimensionee 60x500x3000
Distanza tra gli appoggi 1,5 m 2,65 kN/m
Distanza tra gli appoggi 2,0 m 1,8 kN/m
Distanza tra gli appoggi 2,5 m 1,15 kN/m
Distanza tra gli appoggi 3,0 m 0,5 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 37,5059 kg CO₂e / 1 Metro
Larghezza 20 in
Larghezza 500 mm
Lughezza. 3000 mm
Lughezza. 10 ft
Mantenimento funzionale
Maß W 500 mm
Materiale Acciaio INOX 1.4301
Sezione utile 298 cm²
Sezione utile 29800 mm²
Spessore lamiera 0,06 in
Spessore lamiera 1,5 mm
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi SKS 60

Schema di sollecitazione passerella portacavi SKS 60
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
SKS 610 A2 3000 mm 100 mm 1,5 mm Acciaio INOX 1.4301 non trattato, ulteriore trattamento 6056735
3 m 162,54 CHF Prezzo / 1 m
SKS 620 A2 3000 mm 200 mm 1,5 mm Acciaio INOX 1.4301 non trattato, ulteriore trattamento 6056737
3 m 224,76 CHF Prezzo / 1 m
SKS 630 A2 3000 mm 300 mm 1,5 mm Acciaio INOX 1.4301 non trattato, ulteriore trattamento 6056739
3 m 290,52 CHF Prezzo / 1 m
SKS 640 A2 3000 mm 400 mm 1,5 mm Acciaio INOX 1.4301 non trattato, ulteriore trattamento 6056742
3 m 363,56 CHF Prezzo / 1 m
SKS 650 A2 3000 mm 500 mm 1,5 mm Acciaio INOX 1.4301 non trattato, ulteriore trattamento 6056744
3 m 414,78 CHF Prezzo / 1 m
SKS 660 A2 3000 mm 600 mm 1,5 mm Acciaio INOX 1.4301 non trattato, ulteriore trattamento 6056746
3 m 480,12 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale A2 Giunto longitudinale A2 RLVK 60 A2 127 058 579 6067654
10 pz 8,30 CHF Prezzo / 1 pz
Giunto di base A2 Giunto di base A2 SSLB 500 A2 127 058 549 7070373
20 pz 28,08 CHF Prezzo / 1 pz
Curva 90° 60 A2 Curva 90° 60 A2 RB 90 650 A2 127 032 569 6036630
1 pz 342,57 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 A2 Curva ad angolazione regolabile 60 A2 RB W 650 A2 127 033 089 6037160
1 pz 441,04 CHF Prezzo / 1 pz
Derivazione laterale 60 A2 Derivazione laterale 60 A2 RAA 650 A2 127 031 469 6042321
1 pz 156,02 CHF Prezzo / 1 pz
Raccordo a T 60/500 A2 Raccordo a T 60/500 A2 RT 650 A2 127 034 269 6038168
1 pz 356,56 CHF Prezzo / 1 pz
Derivazione a croce 60/500 A2 Derivazione a croce 60/500 A2 RK 650 A2 127 033 629 7027509
1 pz 396,38 CHF Prezzo / 1 pz
Coperchio con chiusura con bussola girevole A2 Coperchio con chiusura con bussola girevole A2 DRL 500 A2 127 053 549 6052959
3 m 371,62 CHF Prezzo / 1 m
Separatore 60 A2 Separatore 60 A2 TSG 60 A2 127 058 569 6062084
3 m 34,02 CHF Prezzo / 1 m
