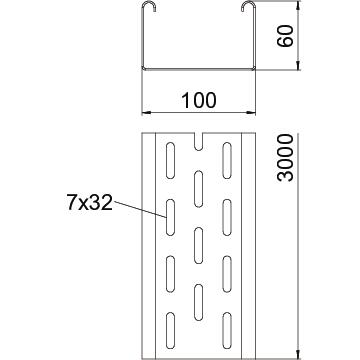

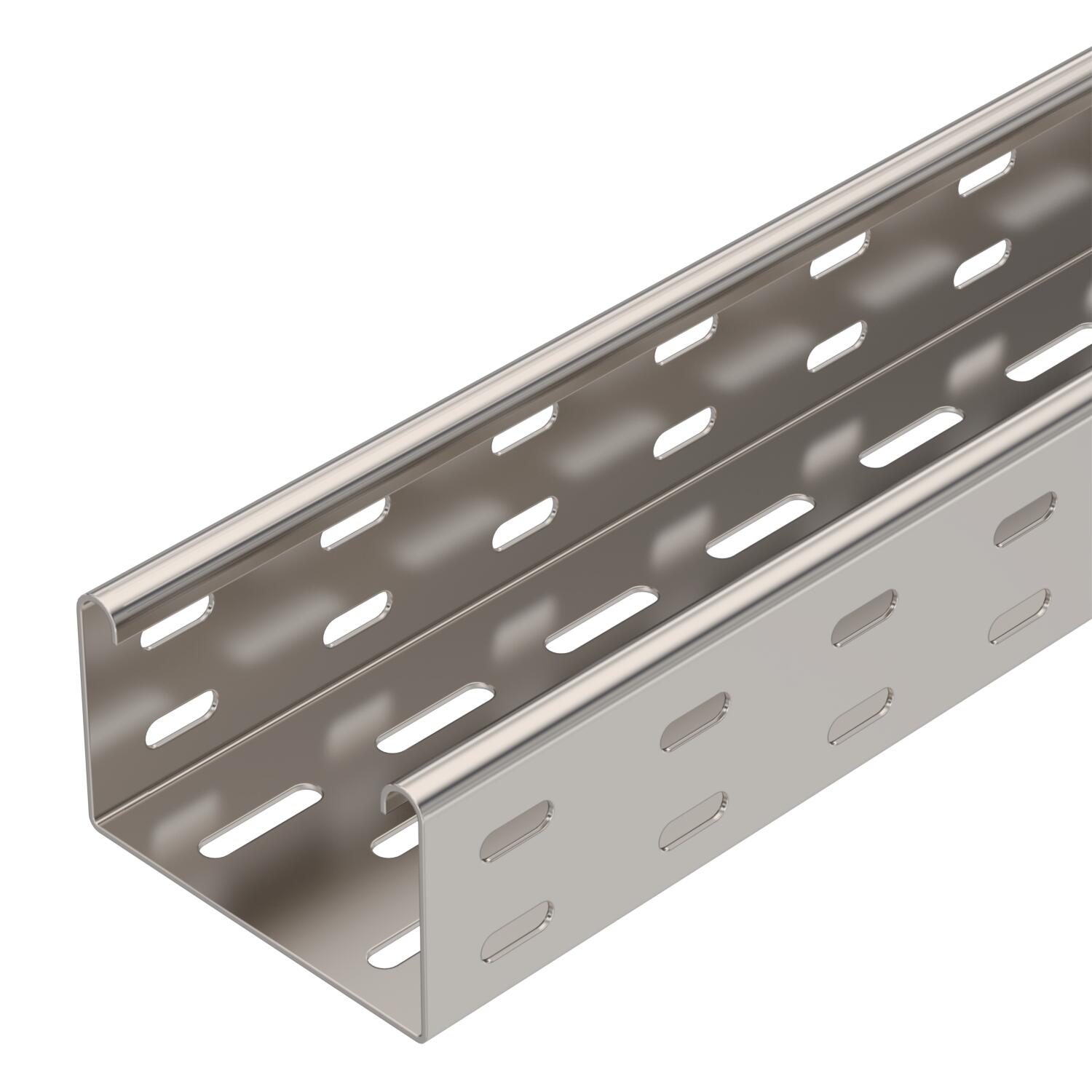

Passerella SKS 60 A4

N. art. 6056750 | EAN 4012196050048

3000 mm
1,5 mm
Acciaio INOX 1.4571
non trattato, ulteriore trattamento
Descrizione del prodotto

Descrizione del prodotto

SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 60 mm
Altezza 2 in
Colore acciaio inox
Con parte superiore no
Dimensione B 100 mm
Dimensionee 60x100x3000
Distanza tra gli appoggi 1,5 m 2,65 kN/m
Distanza tra gli appoggi 2,0 m 1,8 kN/m
Distanza tra gli appoggi 2,5 m 1,15 kN/m
Distanza tra gli appoggi 3,0 m 0,5 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 0,925 kg CO₂e / 1 Metro
Larghezza 100 mm
Larghezza 4 in
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale
Materiale Acciaio INOX 1.4571
Sezione utile 5800 mm²
Sezione utile 58 cm²
Spessore lamiera 1,5 mm
Spessore lamiera 0,06 in
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Diagramma di carico passerella tipo SKS 60 VA

Diagramma di carico passerella tipo SKS 60 VA
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
SKS 610 A4 3000 mm 100 mm 1,5 mm Acciaio INOX 1.4571 non trattato, ulteriore trattamento 6056750
3 m 274,28 CHF Prezzo / 1 m
SKS 620 A4 3000 mm 200 mm 1,5 mm Acciaio INOX 1.4571 non trattato, ulteriore trattamento 6056755
3 m 325,99 CHF Prezzo / 1 m

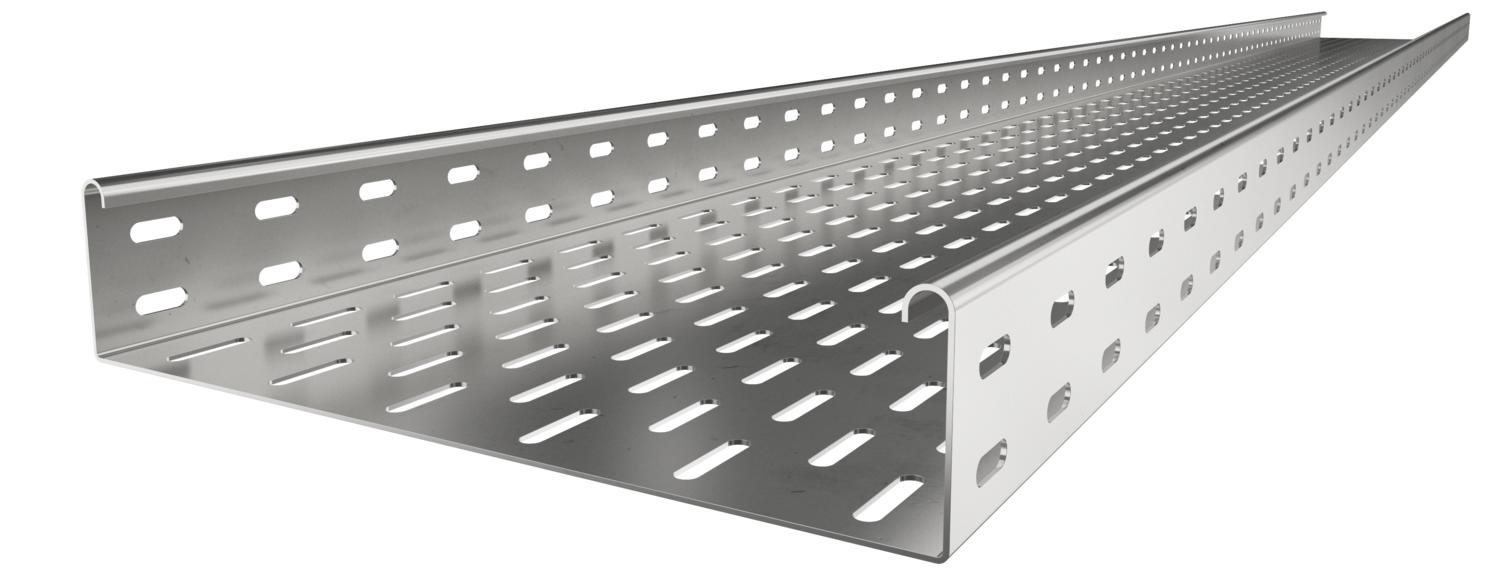

SKS 630 A4 3000 mm 300 mm 1,5 mm Acciaio INOX 1.4571 non trattato, ulteriore trattamento 6056757
3 m 495,01 CHF Prezzo / 1 m
SKS 640 A4 3000 mm 400 mm 1,5 mm Acciaio INOX 1.4571 non trattato, ulteriore trattamento 6056759
3 m 600,98 CHF Prezzo / 1 m
SKS 650 A4 3000 mm 500 mm 1,5 mm Acciaio INOX 1.4571 non trattato, ulteriore trattamento 6056761
3 m 666,94 CHF Prezzo / 1 m
SKS 660 A4 3000 mm 600 mm 1,5 mm Acciaio INOX 1.4571 non trattato, ulteriore trattamento 6056763
3 m 769,16 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale A4 Giunto longitudinale A4 RLVK 60 A4 ----- 6067675
10 pz 12,20 CHF Prezzo / 1 pz
Giunto di base A4 Giunto di base A4 SSLB 100 A4 127 019 809 7070390
20 pz 9,81 CHF Prezzo / 1 pz
Curva 90° 60 A4 Curva 90° 60 A4 RB 90 610 A4 127 032 379 6036650
1 pz 126,30 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 A4 Curva ad angolazione regolabile 60 A4 RB W 610 A4 127 032 919 6037170
1 pz 172,23 CHF Prezzo / 1 pz
Derivazione laterale 60 A4 Derivazione laterale 60 A4 RAA 610 A4 127 031 279 6042371
1 pz 72,65 CHF Prezzo / 1 pz
Raccordo a T 60/100 A4 Raccordo a T 60/100 A4 RT 610 A4 127 034 099 6038180
1 pz 165,53 CHF Prezzo / 1 pz
Derivazione a croce 60/100 A4 Derivazione a croce 60/100 A4 RK 610 A4 127 033 479 7027520
1 pz 282,27 CHF Prezzo / 1 pz
Coperchio con bussola girevole A4 Coperchio con bussola girevole A4 DRL 100 A4 ----- 6052980
3 m 136,99 CHF Prezzo / 1 m
Separatore 60 A4 Separatore 60 A4 TSG 60 A4 127 013 649 6062086
3 m 46,41 CHF Prezzo / 1 m
