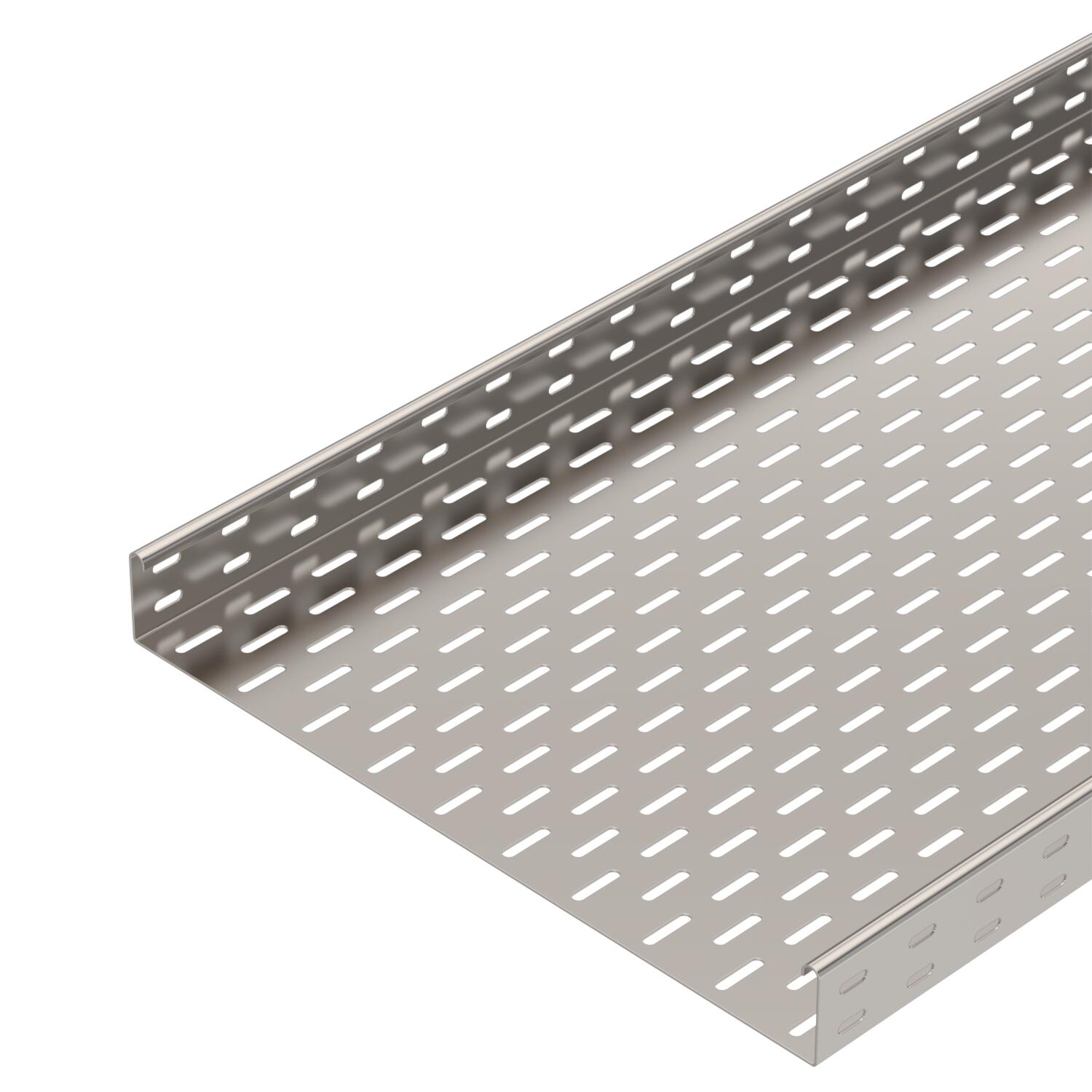

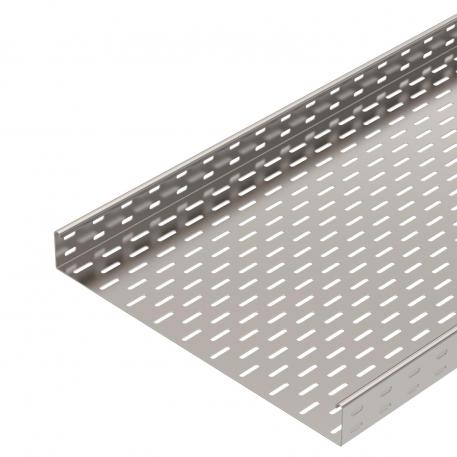

Passerella SKS 60 A4

N. art. 6056761 | EAN 4012196050406

3000 mm
1,5 mm
Acciaio INOX 1.4571
non trattato, ulteriore trattamento
Descrizione del prodotto
Descrizione del prodotto
SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 2 in
Altezza 60 mm
Colore acciaio inox
Con parte superiore no
Dimensione B 500 mm

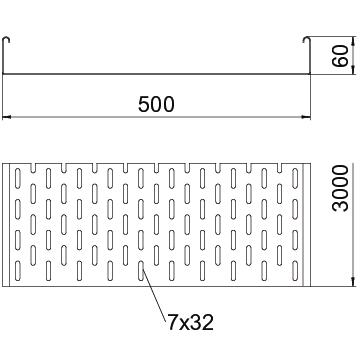

Dimensionee 60x500x3000
Distanza tra gli appoggi 1,5 m 2,65 kN/m
Distanza tra gli appoggi 2,0 m 1,8 kN/m
Distanza tra gli appoggi 2,5 m 1,15 kN/m
Distanza tra gli appoggi 3,0 m 0,5 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 37,5059 kg CO₂e / 1 Metro
Larghezza 500 mm
Larghezza 20 in
Lughezza. 3000 mm
Lughezza. 10 ft
Mantenimento funzionale
Maß W 500 mm
Materiale Acciaio INOX 1.4571
Sezione utile 29800 mm²
Sezione utile 298 cm²
Spessore lamiera 0,06 in
Spessore lamiera 1,5 mm
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

Diagramma di carico passerella tipo SKS 60 VA

Diagramma di carico passerella tipo SKS 60 VA
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
SKS 610 A4 3000 mm 100 mm 1,5 mm Acciaio INOX 1.4571 non trattato, ulteriore trattamento 6056750
3 m 274,28 CHF Prezzo / 1 m
SKS 620 A4 3000 mm 200 mm 1,5 mm Acciaio INOX 1.4571 non trattato, ulteriore trattamento 6056755
3 m 325,99 CHF Prezzo / 1 m
SKS 630 A4 3000 mm 300 mm 1,5 mm Acciaio INOX 1.4571 non trattato, ulteriore trattamento 6056757
3 m 495,01 CHF Prezzo / 1 m
SKS 640 A4 3000 mm 400 mm 1,5 mm Acciaio INOX 1.4571 non trattato, ulteriore trattamento 6056759
3 m 600,98 CHF Prezzo / 1 m
SKS 650 A4 3000 mm 500 mm 1,5 mm Acciaio INOX 1.4571 non trattato, ulteriore trattamento 6056761
3 m 666,94 CHF Prezzo / 1 m
SKS 660 A4 3000 mm 600 mm 1,5 mm Acciaio INOX 1.4571 non trattato, ulteriore trattamento 6056763
3 m 769,16 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale A4 Giunto longitudinale A4 RLVK 60 A4 ----- 6067675
10 pz 12,20 CHF Prezzo / 1 pz
Giunto di base A4 Giunto di base A4 SSLB 500 A4 127 019 849 7070398
20 pz 35,82 CHF Prezzo / 1 pz
Curva 90° 60 A4 Curva 90° 60 A4 RB 90 650 A4 127 032 579 6036660
1 pz 530,32 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 A4 Curva ad angolazione regolabile 60 A4 RB W 650 A4 127 033 099 6037180
1 pz 730,44 CHF Prezzo / 1 pz
Derivazione laterale 60 A4 Derivazione laterale 60 A4 RAA 650 A4 127 031 479 6042381
1 pz 282,43 CHF Prezzo / 1 pz
Raccordo a T 60/500 A4 Raccordo a T 60/500 A4 RT 650 A4 127 034 279 6038188
1 pz 542,36 CHF Prezzo / 1 pz
Derivazione a croce 60/500 A4 Derivazione a croce 60/500 A4 RK 650 A4 127 033 639 7027528
1 pz 594,77 CHF Prezzo / 1 pz
Coperchio con bussola girevole A4 Coperchio con bussola girevole A4 DRL 500 A4 ----- 6052985
3 m 602,33 CHF Prezzo / 1 m
Separatore 60 A4 Separatore 60 A4 TSG 60 A4 127 013 649 6062086
3 m 46,41 CHF Prezzo / 1 m
Download

Download

Dichiarazione di conformità UE SKS 650 A4 / 6056761 , 0.16MB , pdf
Download

Download

SKS 650 A4 / 6056761 SKS 650 A4 / 6056761
Download
