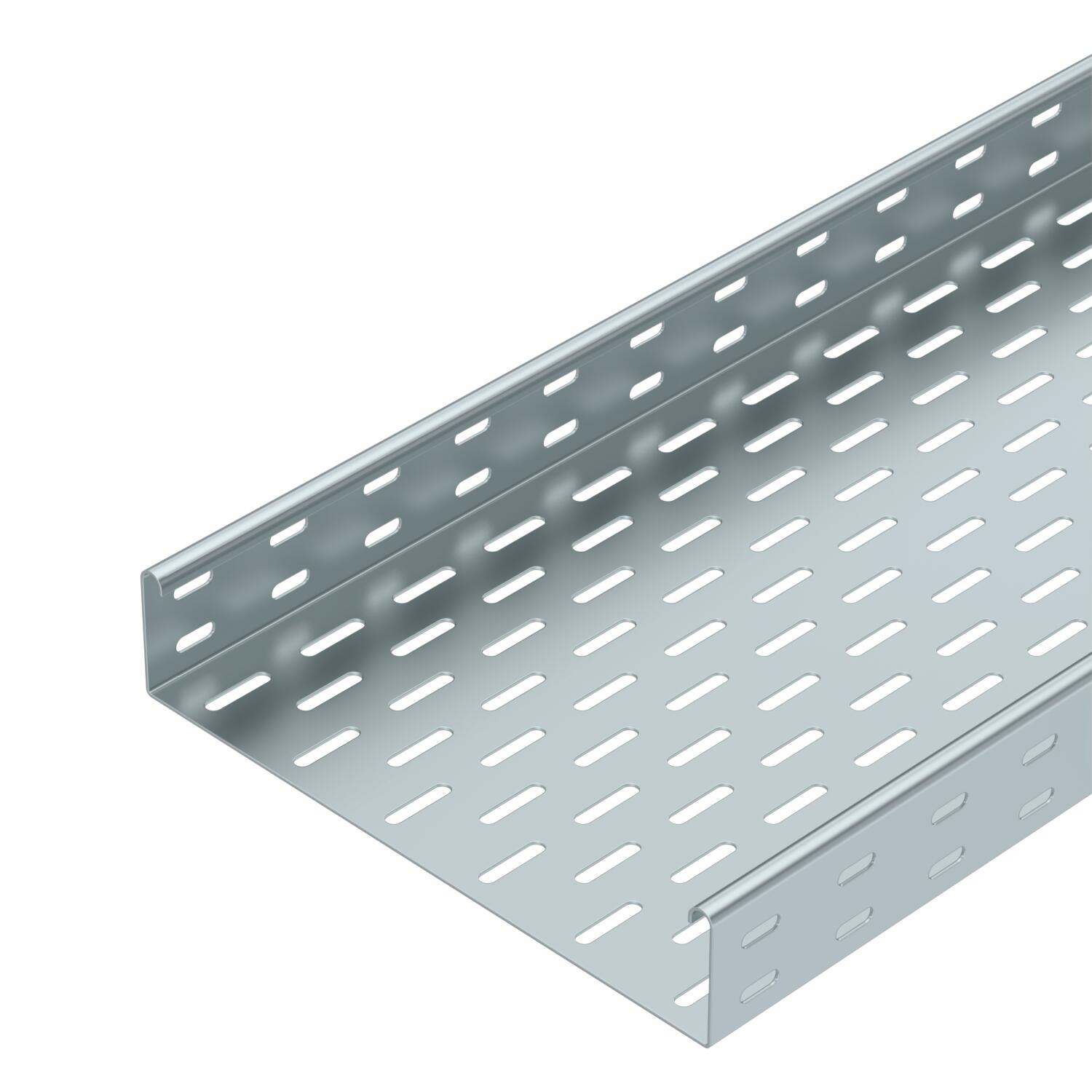

Passerella SKS 60 FS

N. art. 6056296 | EAN 4012196060313 | ELDAS-No. 127 001 029

3000 mm
1,5 mm
Acciaio
zincato in continuo
Descrizione del prodotto
Descrizione del prodotto
SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 2 in
Altezza 60 mm
Brandschutz NULL
Colore zinco
Con parte superiore no
Dimensione B 300 mm
Dimensionee 60x300x3000
Dimensioni 60 x 300
Distanza tra gli appoggi 1,5 m 2,65 kN/m
Distanza tra gli appoggi 2,0 m 1,8 kN/m
Distanza tra gli appoggi 2,5 m 1,15 kN/m
Distanza tra gli appoggi 3,0 m 0,5 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 12,2968 kg CO₂e / 1 Metro
Larghezza 12 in
Larghezza 300 mm
Lughezza. 3000 mm
Lughezza. 10 ft
Mantenimento funzionale
Maß W 300 mm
Materiale Acciaio

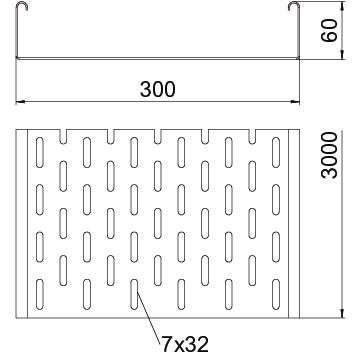

Perforazione di base 7x32
Sezione utile 17800 mm²
Sezione utile 178 cm²
Spessore lamiera 1,5 mm
Spessore lamiera 0,06 in
Superficie zincato in continuo
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore Connettore fornito in dotazione

Dati tecnici

Schema di sollecitazione passerella portacavi SKS 60

Schema di sollecitazione passerella portacavi SKS 60
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
SKS 610 FS 3000 mm 100 mm 1,5 mm Acciaio zincato in continuo 127 001 009 6056105
3 m 36,37 CHF Prezzo / 1 m
SKS 615 FS 3000 mm 150 mm 1,5 mm Acciaio zincato in continuo ----- 6056156
3 m 45,20 CHF Prezzo / 1 m
SKS 620 FS 3000 mm 200 mm 1,5 mm Acciaio zincato in continuo 127 001 019 6056202
3 m 50,07 CHF Prezzo / 1 m
SKS 630 FS 3000 mm 300 mm 1,5 mm Acciaio zincato in continuo 127 001 029 6056296
3 m 63,78 CHF Prezzo / 1 m
SKS 640 FS 3000 mm 400 mm 1,5 mm no Acciaio zincato in continuo 127 001 039 6056407
3 m 77,43 CHF Prezzo / 1 m
SKS 650 FS 3000 mm 500 mm 1,5 mm no Acciaio zincato in continuo 127 001 049 6056504
3 m 93,18 CHF Prezzo / 1 m
SKS 660 FS 3000 mm 600 mm 1,5 mm no Acciaio zincato in continuo 127 001 059 6056601
3 m 105,91 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FS Giunto longitudinale FS RLVK 60 FS 127 018 419 6067093
10 pz 4,08 CHF Prezzo / 1 pz
Set giunti longitudinali FS Set giunti longitudinali FS RV 630 FS 127 019 639 6068189
10 pz 11,00 CHF Prezzo / 1 pz
Giunto di base FS Giunto di base FS SSLB 300 FS 127 018 529 7070217
20 pz 6,37 CHF Prezzo / 1 pz
Curva 45° 60 FS Curva 45° 60 FS RB 45 630 FS 127 031 909 6036106
1 pz 54,96 CHF Prezzo / 1 pz
Curva 90° 60 FS Curva 90° 60 FS RB 90 630 FS 127 032 509 6036566
1 pz 62,83 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS Curva ad angolazione regolabile 60 FS RB W 630 FS 127 033 029 6037106
1 pz 148,42 CHF Prezzo / 1 pz
Derivazione laterale 60 FS Derivazione laterale 60 FS RAA 630 FS 127 031 409 6042117
1 pz 38,86 CHF Prezzo / 1 pz
Raccordo a T 60 FS Raccordo a T 60 FS RT 630 FS 127 034 209 6038106
1 pz 84,53 CHF Prezzo / 1 pz
Derivazione a croce 60 FS Derivazione a croce 60 FS RK 630 FS 127 033 569 7027315
1 pz 103,01 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS Coperchio con bussola girevole FS DRL 300 FS 127 013 049 6052304
3 m 48,09 CHF Prezzo / 1 m
Separatore 60 Separatore 60 TSG 60 FS 127 013 619 6062068
3 m 9,50 CHF Prezzo / 1 m
Curva 90° 60 FS Curva 90° 60 FS RB 90 630 FS 127 012 139 6043232
1 pz 78,09 CHF Prezzo / 1 pz
