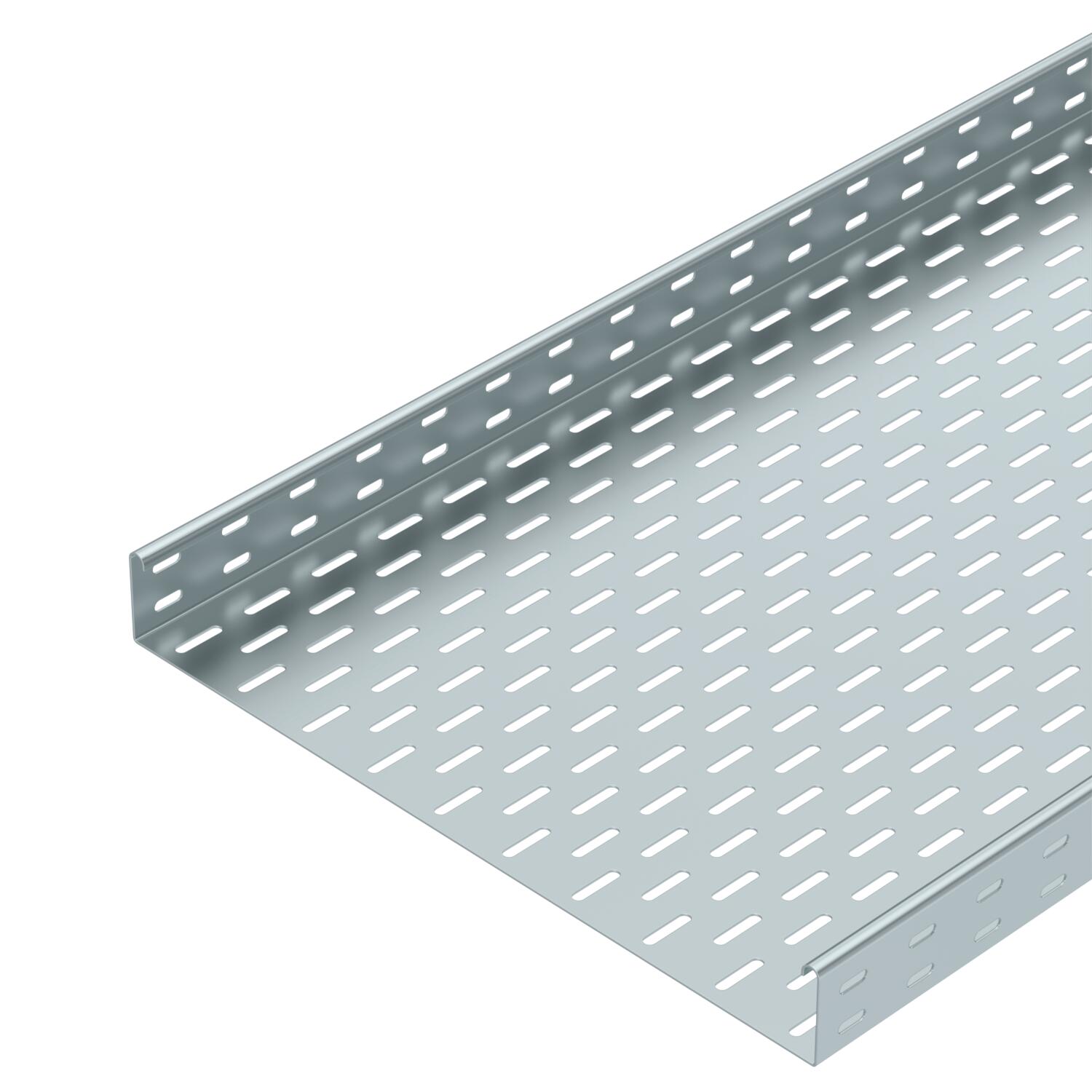

Passerella SKS 60 FS

N. art. 6056504 | EAN 4012196060436 | ELDAS-No. 127 001 049

3000 mm
1,5 mm
Acciaio
zincato in continuo
Descrizione del prodotto
Descrizione del prodotto
SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 60 mm
Altezza 2 in
Colore zinco
Con parte superiore no

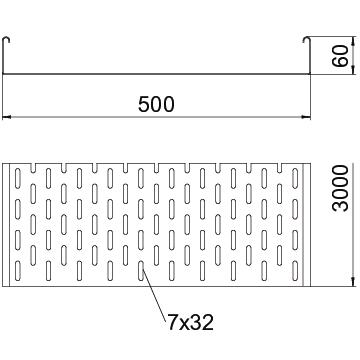

Dimensione B 500 mm
Dimensionee 60x500x3000
Dimensioni 60 x 500
Distanza tra gli appoggi 1,5 m 2,65 kN/m
Distanza tra gli appoggi 2,0 m 1,8 kN/m
Distanza tra gli appoggi 2,5 m 1,15 kN/m
Distanza tra gli appoggi 3,0 m 0,5 kN/m
Foratura laterale
Foratura NATO no
Foro di montaggio nel pavimento
Impronta CO₂ (GWP) dalla culla al cancello 17,8199 kg CO₂e / 1 Metro
Larghezza 500 mm
Larghezza 20 in
Lughezza. 10 ft
Lughezza. 3000 mm
Mantenimento funzionale no
Maß W 500 mm
Materiale Acciaio
Perforazione di base 7x32
Sezione utile 29800 mm²
Sezione utile 298 cm²
Spessore lamiera 1,5 mm
Spessore lamiera 0,06 in
Superficie zincato in continuo
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore Connettore fornito in dotazione

Dati tecnici

Schema di sollecitazione passerella portacavi SKS 60

Schema di sollecitazione passerella portacavi SKS 60
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
SKS 610 FS 3000 mm 100 mm 1,5 mm Acciaio zincato in continuo 127 001 009 6056105
3 m 36,37 CHF Prezzo / 1 m
SKS 615 FS 3000 mm 150 mm 1,5 mm Acciaio zincato in continuo ----- 6056156
3 m 45,20 CHF Prezzo / 1 m
SKS 620 FS 3000 mm 200 mm 1,5 mm Acciaio zincato in continuo 127 001 019 6056202
3 m 50,07 CHF Prezzo / 1 m
SKS 630 FS 3000 mm 300 mm 1,5 mm Acciaio zincato in continuo 127 001 029 6056296
3 m 63,78 CHF Prezzo / 1 m
SKS 640 FS 3000 mm 400 mm 1,5 mm no Acciaio zincato in continuo 127 001 039 6056407
3 m 77,43 CHF Prezzo / 1 m
SKS 650 FS 3000 mm 500 mm 1,5 mm no Acciaio zincato in continuo 127 001 049 6056504
3 m 93,18 CHF Prezzo / 1 m
SKS 660 FS 3000 mm 600 mm 1,5 mm no Acciaio zincato in continuo 127 001 059 6056601
3 m 105,91 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FS Giunto longitudinale FS RLVK 60 FS 127 018 419 6067093
10 pz 4,08 CHF Prezzo / 1 pz
Set giunti longitudinali FS Set giunti longitudinali FS RV 650 FS 127 019 659 6068200
10 pz 12,93 CHF Prezzo / 1 pz
Giunto di base FS Giunto di base FS SSLB 500 FS 127 018 549 7070225
20 pz 10,40 CHF Prezzo / 1 pz
Curva 45° 60 FS Curva 45° 60 FS RB 45 650 FS 127 031 949 6036110
1 pz 116,40 CHF Prezzo / 1 pz
Curva 90° 60 FS Curva 90° 60 FS RB 90 650 FS 127 032 589 6036570
1 pz 148,22 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS Curva ad angolazione regolabile 60 FS RB W 650 FS 127 033 109 6037110
1 pz 194,09 CHF Prezzo / 1 pz
Derivazione laterale 60 FS Derivazione laterale 60 FS RAA 650 FS 127 031 489 6042121
1 pz 76,82 CHF Prezzo / 1 pz
Raccordo a T 60 FS Raccordo a T 60 FS RT 650 FS 127 034 289 6038110
1 pz 175,73 CHF Prezzo / 1 pz
Derivazione a croce 60 FS Derivazione a croce 60 FS RK 650 FS 127 033 649 7027319
1 pz 309,50 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS Coperchio con bussola girevole FS DRL 500 FS 127 013 069 6052509
3 m 76,40 CHF Prezzo / 1 m
Separatore 60 Separatore 60 TSG 60 FS 127 013 619 6062068
3 m 9,50 CHF Prezzo / 1 m
Download

Download

Dichiarazione di conformità UE SKS 650 FS / 6056504 , 0.16MB , pdf
Download
REACH Dichiarazione di conformità SKS 650 FS / 6056504 , 0.12MB , pdf
RoHS Dichiarazione di conformità SKS 650 FS / 6056504 , 0.12MB , pdf

SKS 650 FS / 6056504 SKS 650 FS / 6056504
Download
