Passerella SKS-Magic® 110 FS 3050 | 500 | 110 | 1,5 | no | zinco | Acciaio | zincato in continuo

Passerella SKS-Magic® 110 FS

N. art. 6059624 | EAN 4012195829614 | ELDAS-No. 127 111 349

N. art. / Tipo

Lughezza.	3050 mm

Larghezza

Altezza	110 mm

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

Dalla larghezza della passerella di 200 mm con asolatura del 30% secondo la Direttiva VdS 2092 idoneo per l'utilizzo in impianti con sprinkler.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Classe di carico NEMA	8C
Colore	zinco
Con parte superiore	no
Dimensione B	500 mm
Dimensione L	380 mm
Dimensione x	396 mm
Dimensione y	462 mm
Dimensionee	110x500x3050
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,34 kN/m
Distanza tra gli appoggi 2,5 m	1,74 kN/m
Distanza tra gli appoggi 3,0 m	1,2 kN/m
Distanza tra gli appoggi 3,5 m	0,72 kN/m
Distanza tra gli appoggi 4,0 m	0,3 kN/m
Einsatz Sprinkleranlage	sì
Foratura laterale	sì

Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO₂ (GWP) dalla culla al cancello	20,2685 kg CO₂e / 1 Metro
Larghezza	500 mm
Lughezza.	3050 mm
Magnetische Schirmdämpfung mit Deckel	50 dB
Mantenimento funzionale	no
Materiale	Acciaio
Schermatura magnetica senza coperchio	20 dB
Sezione utile	548 cm²
Sezione utile	54800 mm²
Spessore lamiera	1,5 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Schema di sollecitazione passerella portacavi tipo SKSM 110

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKSM 110 FS	3050 mm	100 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	127 111 309	6059614	m	3 m	58,61 CHF Prezzo / 1 m
SKSM 115 FS	3050 mm	150 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	-----	6059616	m	3 m	73,15 CHF Prezzo / 1 m
SKSM 120 FS	3050 mm	200 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	127 111 319	6059618	m	3 m	73,88 CHF Prezzo / 1 m
SKSM 130 FS	3050 mm	300 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	127 111 329	6059620	m	3 m	86,32 CHF Prezzo / 1 m
SKSM 140 FS	3050 mm	400 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	127 111 339	6059622	m	3 m	97,99 CHF Prezzo / 1 m
SKSM 150 FS	3050 mm	500 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	127 111 349	6059624	m	3 m	112,77 CHF Prezzo / 1 m
SKSM 160 FS	3050 mm	600 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	127 111 359	6059626	m	3 m	127,26 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

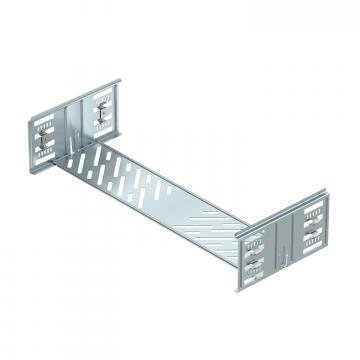

Set giunti longitudinali Magic FS	KTSMV 150 FS	127 118 359	6069100	pz	1 pz	42,68 CHF Prezzo / 1 pz
Curva di 45° 110 FS	RB 45 150 FS	127 031 749	6036308	pz	1 pz	143,42 CHF Prezzo / 1 pz
Curva di 90° 110 FS	RB 90 150 FS	127 032 259	6036810	pz	1 pz	188,09 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 110 FS	RB W 150 FS	127 032 869	6037310	pz	1 pz	233,59 CHF Prezzo / 1 pz
Derivazione laterale 110 FS	RAA 150 FS	127 031 159	6042161	pz	1 pz	89,28 CHF Prezzo / 1 pz
Raccordo a T 110 FS	RT 150 FS	127 033 979	6038310	pz	1 pz	219,36 CHF Prezzo / 1 pz
Derivazione a croce 110 FS	RK 150 FS	127 033 369	7027361	pz	1 pz	420,19 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 500 FS	127 013 069	6052509	m	3 m	76,40 CHF Prezzo / 1 m
Separatore 110 FS	TSG 110 FS	127 013 639	6062122	m	3 m	16,72 CHF Prezzo / 1 m
