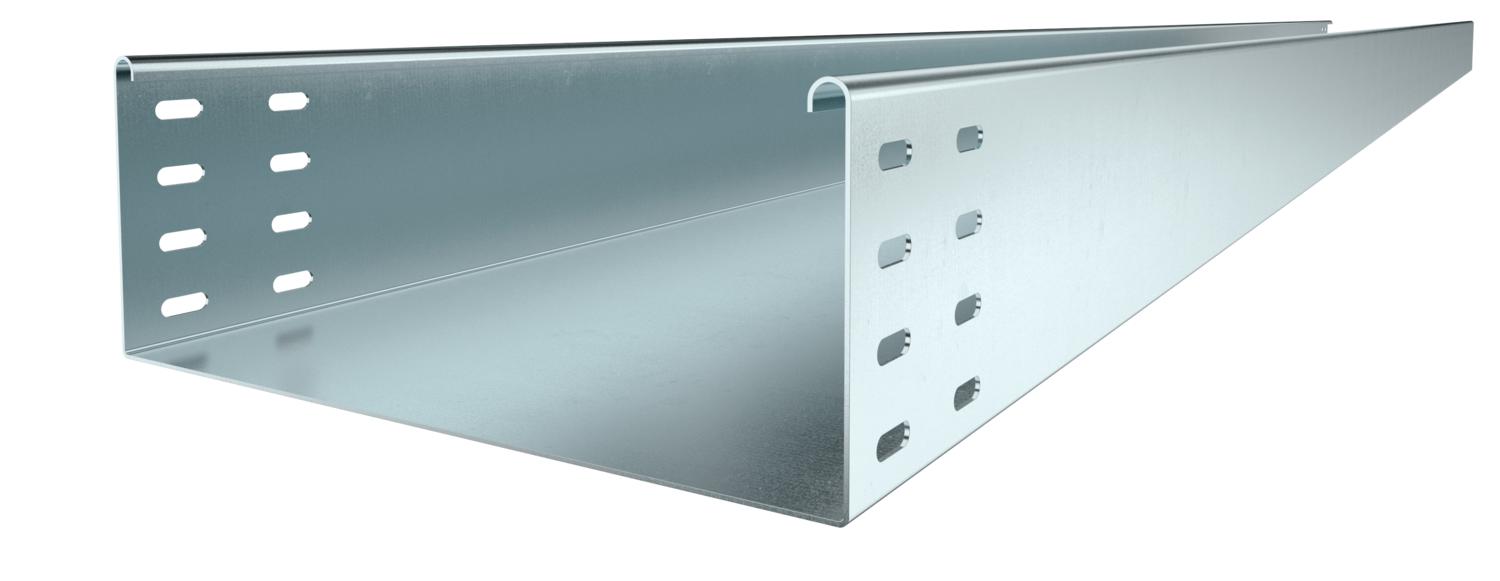

Passerella SKSU 110 FS

N. art. 6063403 | EAN 4012196395231

1,5 mm
no
Acciaio
zincato in continuo
Descrizione del prodotto

Descrizione del prodotto

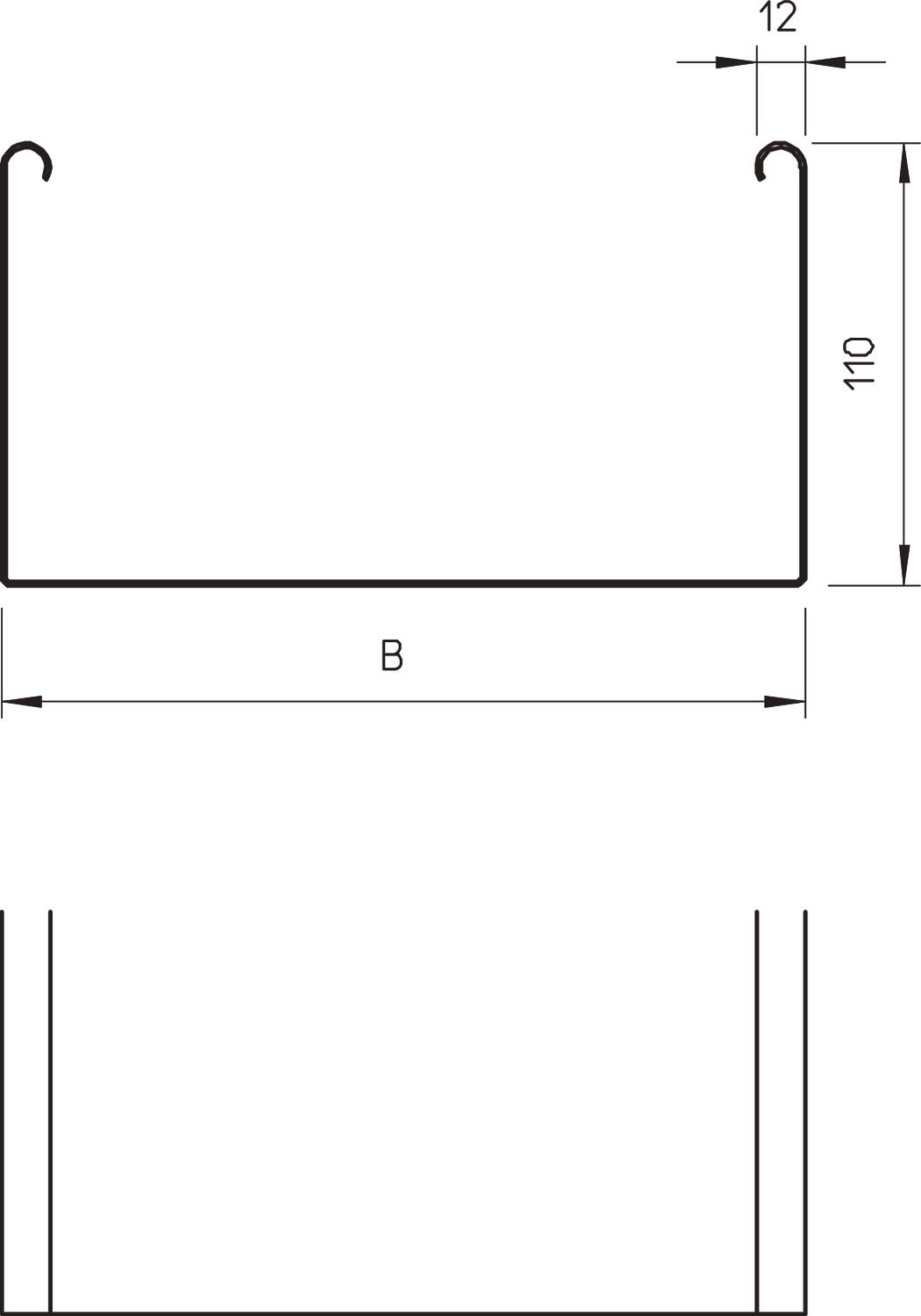

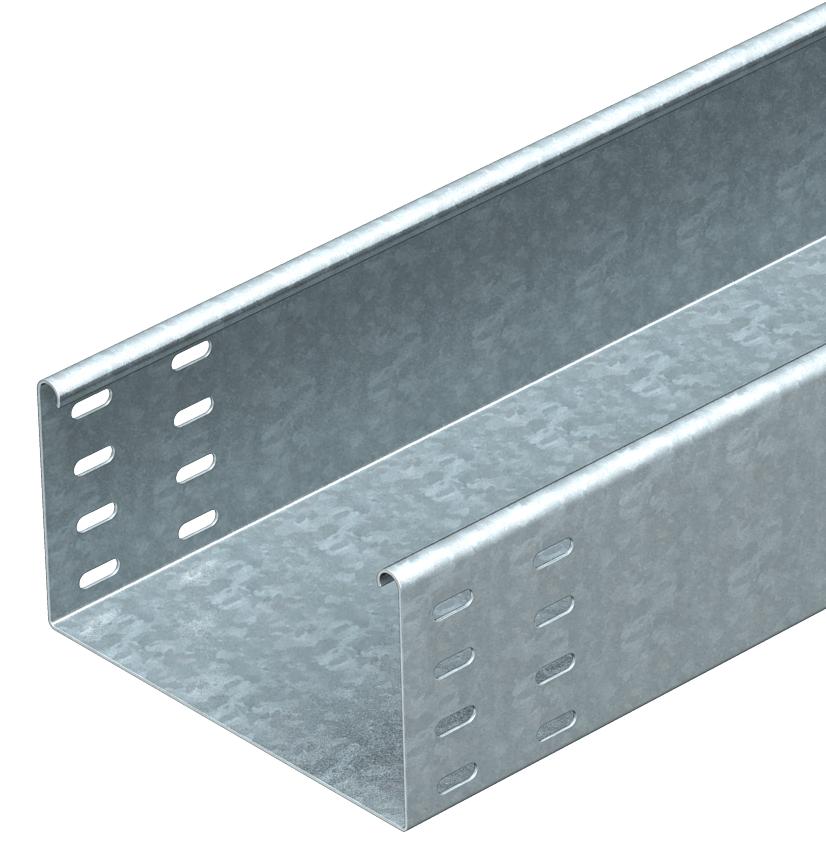

SKSU 110 = Sistema di passerelle portacavi pesante, non forato, con bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 4 in
Altezza 110 mm
Colore zinco
Con parte superiore no
Dimensione B 100 mm
Dimensionee 110x100x3000
Dimensioni 110 x 100
Distanza tra gli appoggi 1,5 m 3 kN/m
Distanza tra gli appoggi 2,0 m 2,4 kN/m
Distanza tra gli appoggi 2,5 m 1,76 kN/m
Distanza tra gli appoggi 3,0 m 1,2 kN/m
Distanza tra gli appoggi 3,5 m 0,84 kN/m
Distanza tra gli appoggi 4,0 m 0,8 kN/m
Foratura laterale no
Foratura NATO no
Foro di montaggio nel pavimento no
Impronta CO₂ (GWP) dalla culla al cancello 0,925 kg CO₂e / 1 Metro
Larghezza 100 mm
Larghezza 4 in
Lughezza. 3000 mm
Lughezza. 10 ft
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 108 cm²
Sezione utile 10800 mm²
Spessore lamiera 1,5 mm
Spessore lamiera 0,06 in
Superficie zincato in continuo
Tipo di giunto sistema portacavi avvitato
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore senza connettore

Dati tecnici

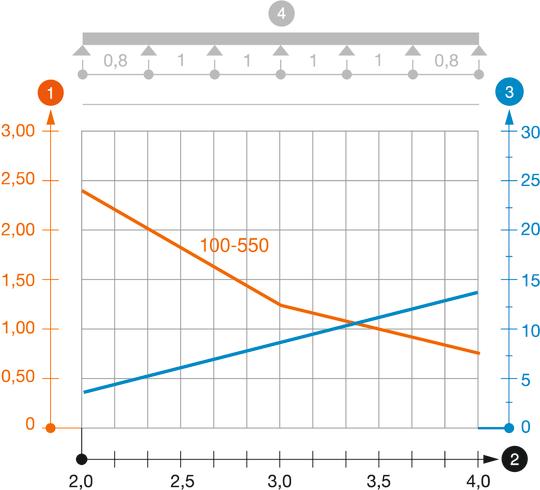

Diagramma di carico passerella tipo SKSU 110

Diagramma di carico passerella tipo SKSU 110
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore lamiera Mantenimento funzionale Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
SKSU 110 FS 3000 mm 100 mm 1,5 mm no Acciaio zincato in continuo 6063403
3 m 51,04 CHF Prezzo / 1 m
SKSU 110 FS 6 6000 mm 100 mm 1,5 mm no Acciaio zincato in continuo 6063412
6 m 57,70 CHF Prezzo / 1 m
SKSU 120 FS 3000 mm 200 mm 1,5 mm no Acciaio zincato in continuo 6063438
3 m 64,81 CHF Prezzo / 1 m
SKSU 130 FS 3000 mm 300 mm 1,5 mm no Acciaio zincato in continuo 6063454
3 m 78,45 CHF Prezzo / 1 m
SKSU 140 FS 3000 mm 400 mm 1,5 mm no Acciaio zincato in continuo 6063470
3 m 95,94 CHF Prezzo / 1 m
SKSU 150 FS 3000 mm 500 mm 1,5 mm no Acciaio zincato in continuo 6063497
3 m 117,71 CHF Prezzo / 1 m
SKSU 155 FS 3000 mm 550 mm 1,5 mm no Acciaio zincato in continuo 6063500
3 m 139,77 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto lineare e angolare 110 FS Giunto lineare e angolare 110 FS RLVL 110 FS 127 018 439 6067131
10 pz 8,23 CHF Prezzo / 1 pz
Giunto di base FS Giunto di base FS SSLB 100 FS 127 018 509 7070205
20 pz 3,55 CHF Prezzo / 1 pz

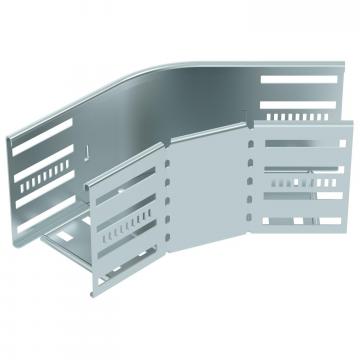

Curva di 45° 110 FS Curva di 45° 110 FS RB 45 110 FS 127 031 669 6036300
1 pz 55,02 CHF Prezzo / 1 pz

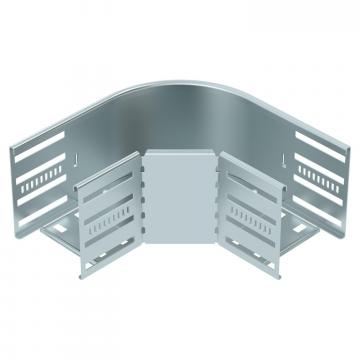

Curva di 90° 110 FS Curva di 90° 110 FS RB 90 110 FS 127 032 119 6036800
1 pz 54,77 CHF Prezzo / 1 pz

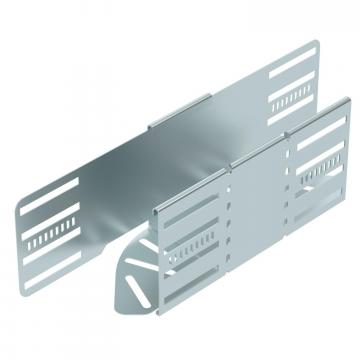

Curva ad angolazione regolabile 110 FS Curva ad angolazione regolabile 110 FS RB W 110 FS 127 032 769 6037300
1 pz 104,65 CHF Prezzo / 1 pz

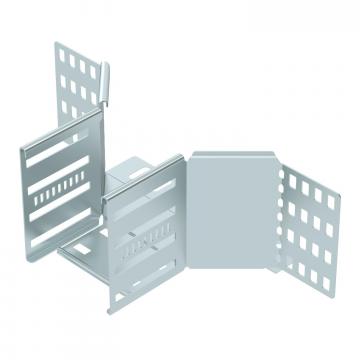

Derivazione laterale 110 FS Derivazione laterale 110 FS RAA 110 FS 127 031 019 6042151
1 pz 42,87 CHF Prezzo / 1 pz

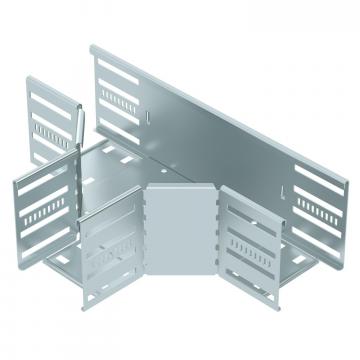

Raccordo a T 110 FS Raccordo a T 110 FS RT 110 FS 127 033 839 6038300
1 pz 71,23 CHF Prezzo / 1 pz

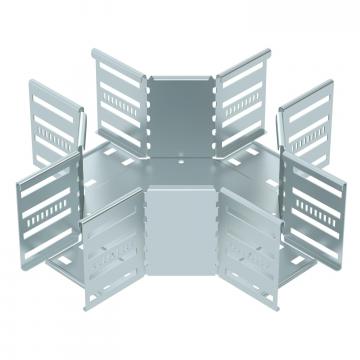

Derivazione a croce 110 FS Derivazione a croce 110 FS RK 110 FS 127 033 289 7027351
1 pz 78,41 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS Coperchio con bussola girevole FS DRL 100 FS 127 013 019 6052096
3 m 27,53 CHF Prezzo / 1 m
Separatore 110 FS Separatore 110 FS TSG 110 FS 127 013 639 6062122
3 m 16,72 CHF Prezzo / 1 m
Curva 45° 110 FS Curva 45° 110 FS RB 45 110 FS 127 014 809 7000634
1 pz 55,00 CHF Prezzo / 1 pz

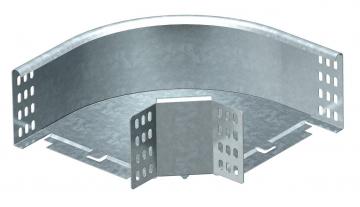

Curva 90° 110 FS Curva 90° 110 FS RB 90 110 FS 127 014 309 7001894
1 pz 55,00 CHF Prezzo / 1 pz
Download

Download

Dichiarazione di conformità SKSU 110 FS / 6063403 , 0.16MB , pdf
Download

Download

Download

SKSU 110 FS / 6063403 SKSU 110 FS / 6063403
Download
