Passerella SKSU 110 FT 3000 | 100 | 1,5 | no | Acciaio | zincato a caldo per immersione

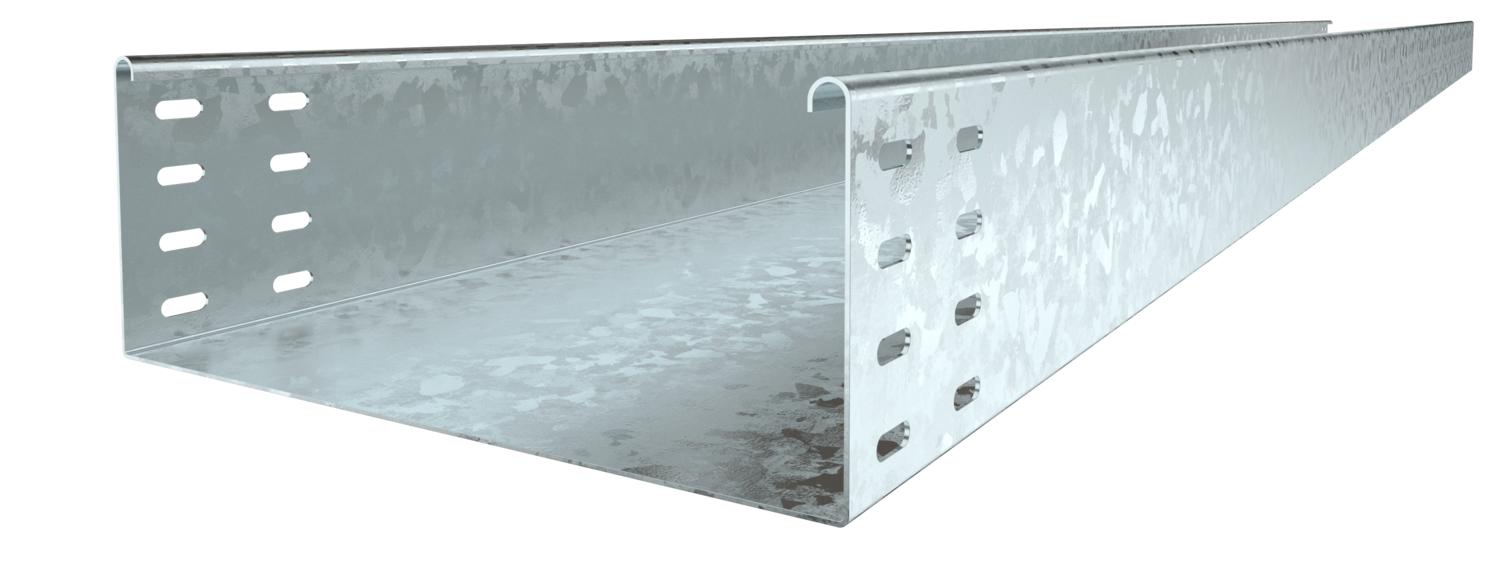

Passerella SKSU 110 FT

N. art. 6064795 | EAN 4012196397754

N. art. / Tipo

Lughezza.

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

SKSU 110 = Sistema di passerelle portacavi pesante, non forato, con bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Con parte superiore	no
Dimensionee	110x100x3000
Dimensioni	110 x 100
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	no
Mantenimento funzionale	no
Materiale	Acciaio

Sezione utile	10800 mm²
Sezione utile	108 cm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Misure

Altezza	4 in
Altezza	110 mm
Dimensione B	100 mm
Larghezza	4 in

Larghezza	100 mm
Lughezza.	3000 mm
Lughezza.	10 ft

Carichi

Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,4 kN/m
Distanza tra gli appoggi 2,5 m	1,76 kN/m

Distanza tra gli appoggi 3,0 m	1,2 kN/m
Distanza tra gli appoggi 3,5 m	0,84 kN/m
Distanza tra gli appoggi 4,0 m	0,8 kN/m

Dati tecnici

Diagramma di carico passerella tipo SKSU 110

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKSU 110 FT	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064795	m	3 m	88,10 CHF Prezzo / 1 m
SKSU 110 FT 6	6000 mm	100 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064810	m	6 m	90,80 CHF Prezzo / 1 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064833	m	3 m	113,74 CHF Prezzo / 1 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064884	m	3 m	135,20 CHF Prezzo / 1 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064922	m	3 m	144,45 CHF Prezzo / 1 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064965	m	3 m	160,50 CHF Prezzo / 1 m
SKSU 155 FT	3000 mm	550 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064973	m	3 m	163,62 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale e angolare 110 FT	RLVL 110 FT	127 058 099	6067913	pz	10 pz	11,00 CHF Prezzo / 1 pz
Giunto di base DD	SSLB 100 DD	127 058 109	7070306	pz	20 pz	4,81 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 100 FT	-----	6051340	m	3 m	37,81 CHF Prezzo / 1 m
Curva di 45° 110 FT	RB 45 110 FT	127 031 679	6036330	pz	1 pz	90,29 CHF Prezzo / 1 pz
Curva 90° 110 FT	RB 90 110 FT	127 032 129	6036830	pz	1 pz	97,73 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 110 FT	RB W 110 FT	127 032 779	6037320	pz	1 pz	134,01 CHF Prezzo / 1 pz
Derivazione laterale 110 FT	RAA 110 FT	127 031 029	6042251	pz	1 pz	69,48 CHF Prezzo / 1 pz
Raccordo a T 110 FT	RT 110 FT	127 033 849	6038320	pz	1 pz	116,85 CHF Prezzo / 1 pz
Derivazione a croce 110 FT	RK 110 FT	127 033 299	7027451	pz	1 pz	149,00 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 100 DD	127 053 909	6052703	m	3 m	37,81 CHF Prezzo / 1 m
Separatore 110 DD	TSG 110 DD	127 063 699	6062335	m	3 m	22,61 CHF Prezzo / 1 m
Curva 45° 110 FT	RB 45 110 FT	127 054 709	7068115	pz	1 pz	94,08 CHF Prezzo / 1 pz
Curva 90° 110 FT	RB 90 110 FT	127 054 809	7127103	pz	1 pz	88,13 CHF Prezzo / 1 pz
