- Descrizione del prodotto
-
Descrizione del prodotto

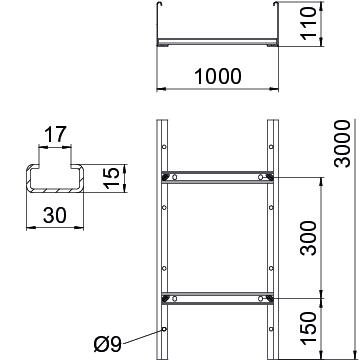

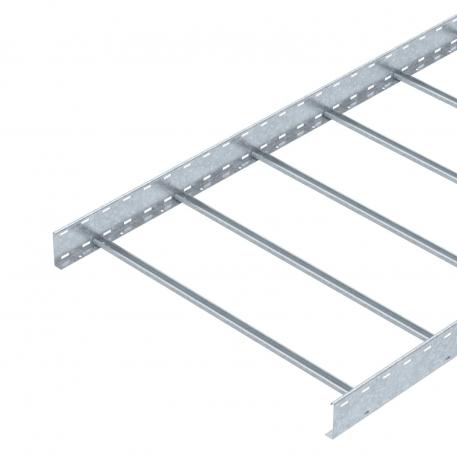

Passerella con bordo di altezza pari a 110 mm, con pioli del profilato C30 saldati e aperti verso l'alto. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Dimensionee 110x1000x3m Distanza tra i pioli 300 mm Fissaggio del piolo saldato Foratura laterale sì Mantenimento funzionale no Materiale Acciaio Sezione utile 900 cm² Sezione utile 90000 mm² Spessore longherone 2 mm Superficie zincato a caldo per immersione Versione a grande portata no Versione dei pioli Profilo non forato Versione del longherone laterale profilo piatto Misure
Altezza 110 mm Dimensione B 1000 mm Larghezza 1000 mm Lughezza. 3000 ft Lughezza. 3000 mm Carichi
Distanza tra gli appoggi 2,0 m 3,5 kN/m Distanza tra gli appoggi 3,0 m 1,9 kN/m Distanza tra gli appoggi 4,0 m 1 kN/m Distanza tra gli appoggi 5,0 m 0,8 kN/m Distanza tra gli appoggi 6,0 m 0,25 kN/m Dati tecnici
Diagramma di carico passerella tipo SLCS 110
- Carico passerella-cavi ammesso in kN/m senza peso operatore
- Distanza tra gli appoggi in m
- Flessione passerella in mm con kN/m ammessi
- Flessione di carico nella procedura di prova
- Curva di carico per larghezza passerella in mm
- Curva di flessione passerella in base alla distanza tra gli appoggi
- Tutti i tipi
-
Tutti i tipi
