Passerella SLCS 110, 3 m C30 FT 3000 | 200 | 2 | no

Passerella SLCS 110, 3 m C30 FT

N. art. 6207302 | EAN 4012196431854

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

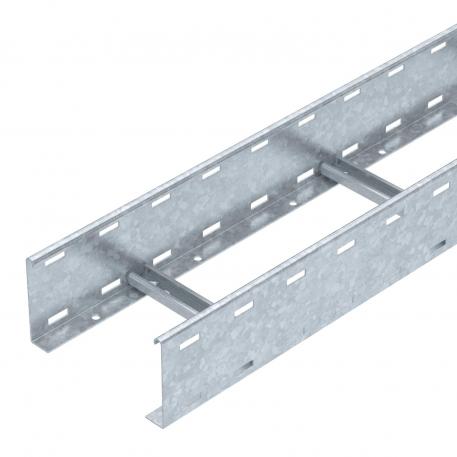

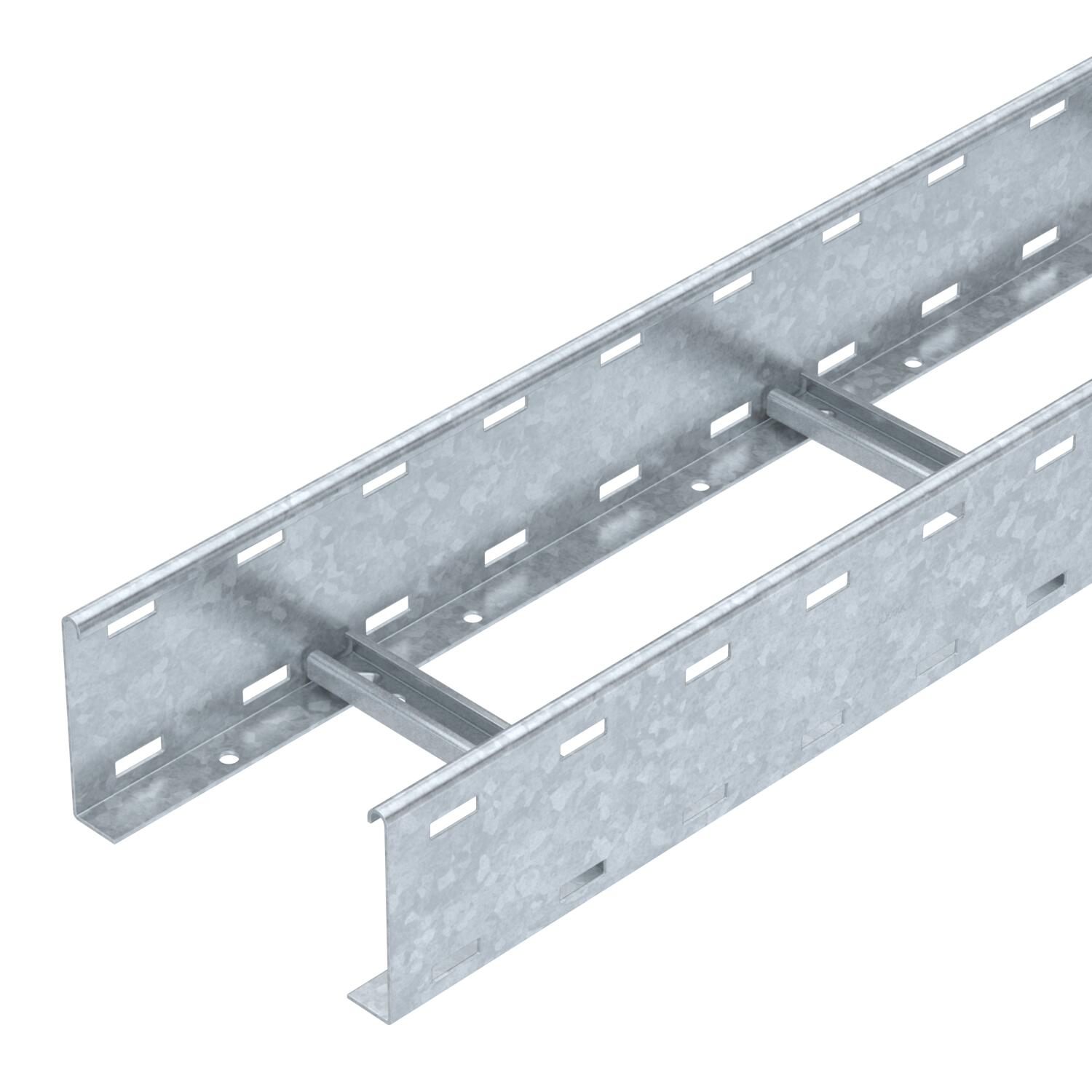

Passerella con bordo di altezza pari a 110 mm, con pioli del profilato C30 saldati e aperti verso l'alto. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Dimensionee	110x200x3000
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato
Foratura laterale	sì
Mantenimento funzionale	no
Materiale	Acciaio

Sezione utile	18000 mm²
Sezione utile	180 cm²
Spessore longherone	2 mm
Superficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo non forato
Versione del longherone laterale	profilo piatto

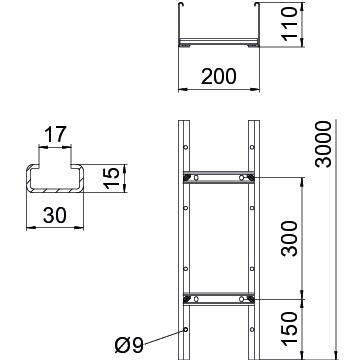

Misure

Altezza	110 mm
Dimensione B	200 mm
Larghezza	200 mm

Lughezza.	3000 ft
Lughezza.	3000 mm
Schlitzmaß Sprosse	17,00

Carichi

Distanza tra gli appoggi 2,0 m	4 kN/m
Distanza tra gli appoggi 2,5 m	3 kN/m
Distanza tra gli appoggi 3,0 m	2,3 kN/m
Distanza tra gli appoggi 3,5 m	1,6 kN/m

Distanza tra gli appoggi 4,0 m	1 kN/m
Distanza tra gli appoggi 4,5 m	0,83 kN/m
Distanza tra gli appoggi 5,0 m	0,7 kN/m
Distanza tra gli appoggi 6,0 m	0,25 kN/m

Dati tecnici

Diagramma di carico passerella tipo SLCS 110

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	no	6207302	m	3 m	93,53 CHF Prezzo / 1 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	no	6207304	m	3 m	97,06 CHF Prezzo / 1 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	no	6207306	m	3 m	108,29 CHF Prezzo / 1 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	no	6207310	m	3 m	118,14 CHF Prezzo / 1 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	no	6207312	m	3 m	129,19 CHF Prezzo / 1 m
SLCS 11100 3 FT	3000 mm	1000 mm	2 mm	no	6207320	m	3 m	161,88 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	LVG 110 FT	127 068 029	6216548	pz	10 pz	14,82 CHF Prezzo / 1 pz
Curva 90° 110 FT	LB 90 1120 R3 FT	127 005 459	6225142	pz	1 pz	358,64 CHF Prezzo / 1 pz
Connettore multifunzionale FT	LMFV 1120 FT	-----	6225770	pz	1 pz	122,99 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 100 FT	-----	6051340	m	3 m	37,81 CHF Prezzo / 1 m
Separatore 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,30 CHF Prezzo / 1 m
Piastra di uscita e protezione FT	LAB 20 FT	-----	6220436	pz	1 pz	60,84 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Dispositivo di fissaggio per separatore A2	KS KL A2	127 008 079	6062284	pz	30 pz	197,32 CHF Prezzo / 100 pz
Calotta di protezione	SKH 110 OR	127 008 369	6222553	Coppia	20 Coppia	5,59 CHF Prezzo / 1 Coppia
