Passerella SLCS 110, 3 m C30 FT
N. art. 6207304 | EAN 4012196431861
- Descrizione del prodotto
-
Descrizione del prodotto

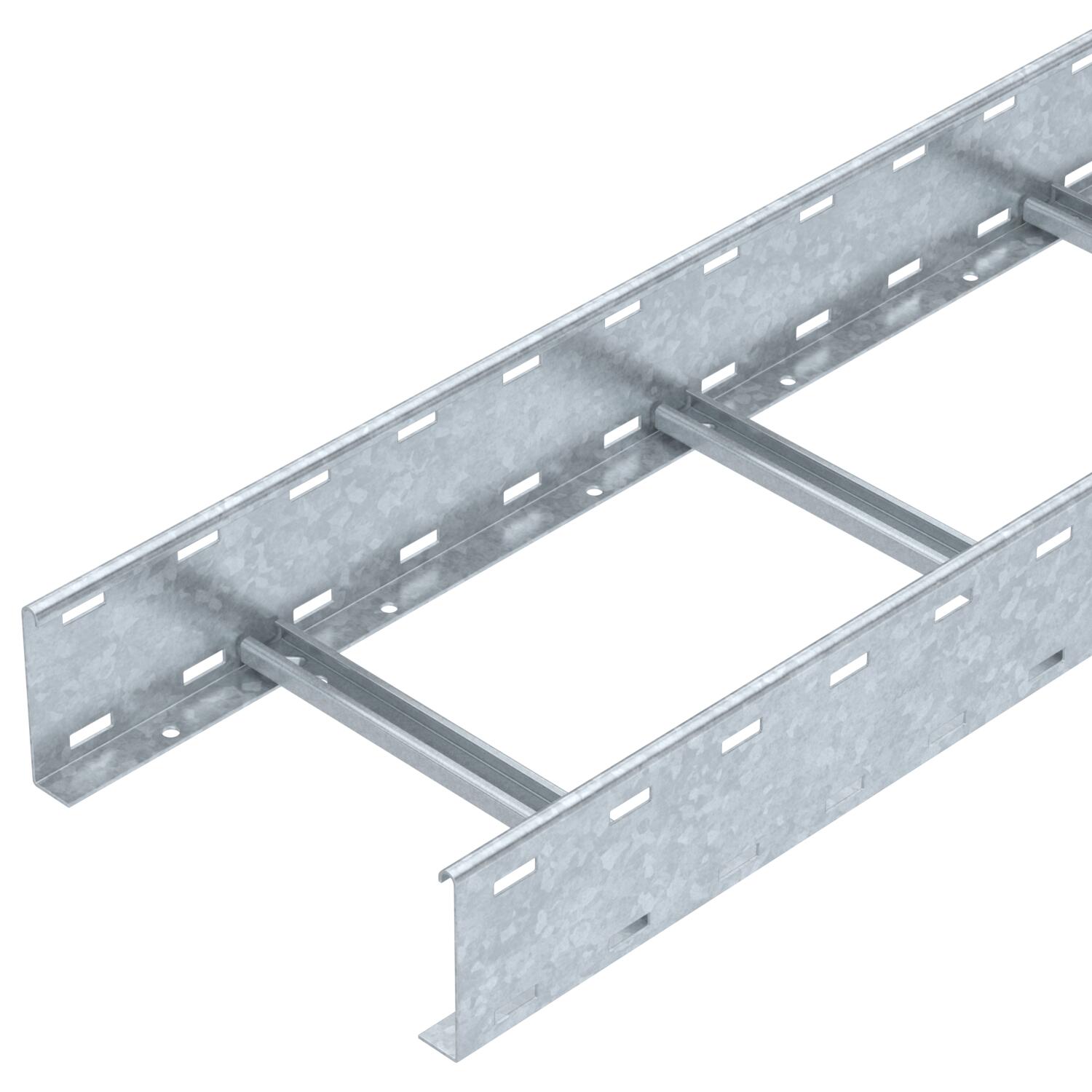

Passerella con bordo di altezza pari a 110 mm, con pioli del profilato C30 saldati e aperti verso l'alto. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 110 mm Colore zinco Dimensione B 300 mm Dimensionee 110x300x3000 Distanza tra gli appoggi 2,0 m 4 kN/m Distanza tra gli appoggi 2,5 m 3 kN/m Distanza tra gli appoggi 3,0 m 2,3 kN/m Distanza tra gli appoggi 3,5 m 1,6 kN/m Distanza tra gli appoggi 4,0 m 1 kN/m Distanza tra gli appoggi 4,5 m 0,83 kN/m Distanza tra gli appoggi 5,0 m 0,7 kN/m Distanza tra gli appoggi 6,0 m 0,25 kN/m Distanza tra i pioli 300 mm Fissaggio del piolo saldato Foratura laterale sì Impronta CO₂ (GWP) dalla culla al cancello 0,925 kg CO₂e / 1 Metro Larghezza 300 mm Lughezza. 3000 mm Lughezza. 3000 ft Mantenimento funzionale no Materiale Acciaio Schlitzmaß Sprosse 17,00 Sezione utile 270 cm² Sezione utile 27000 mm² Spessore longherone 2 mm Superficie zincato a caldo per immersione Versione a grande portata no Versione dei pioli Profilo non forato Versione del longherone laterale profilo piatto Dati tecnici
Diagramma di carico passerella tipo SLCS 110
-
Carico passerella-cavi ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Flessione passerella in mm con kN/m ammessi
-
Flessione di carico nella procedura di prova
-
Curva di carico per larghezza passerella in mm
-
Curva di flessione passerella in base alla distanza tra gli appoggi
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FT
LVG 110 FT 127 068 029 6216548 10 pz 14,82 CHF Prezzo / 1 pz
Curva 90° 110 FT
LB 90 1130 R3 FT 127 005 469 6225144 1 pz 390,59 CHF Prezzo / 1 pz
Connettore multifunzionale FT
LMFV 1130 FT ----- 6225772 1 pz 125,27 CHF Prezzo / 1 pz
Separatore 85 DD
TSG 85 DD 127 063 689 6062331 3 m 19,30 CHF Prezzo / 1 m
Piastra di uscita e protezione FT
LAB 30 FT ----- 6220444 1 pz 66,99 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Dispositivo di fissaggio per separatore A2
KS KL A2 127 008 079 6062284 30 pz 197,32 CHF Prezzo / 100 pz
Calotta di protezione
SKH 110 OR 127 008 369 6222553 20 Coppia 5,59 CHF Prezzo / 1 Coppia - Download
-
