Passerella SLCS 110, 3 m C30 FT
N. art. 6207306 | EAN 4012196431878

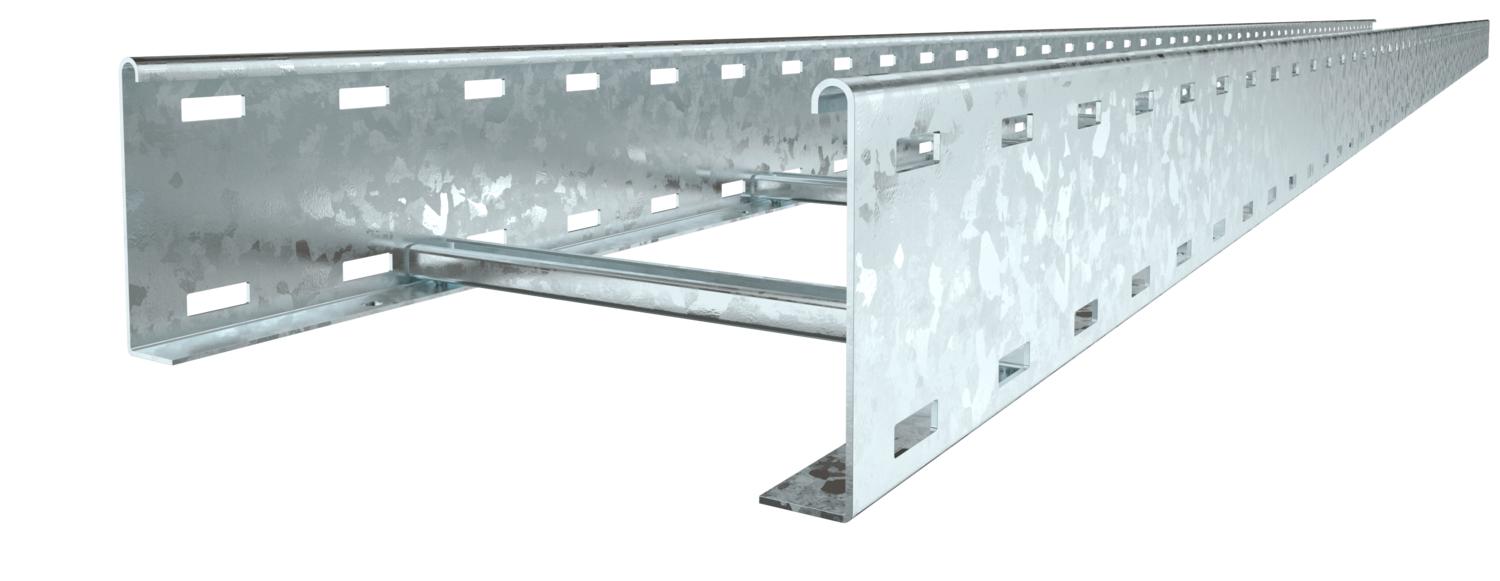

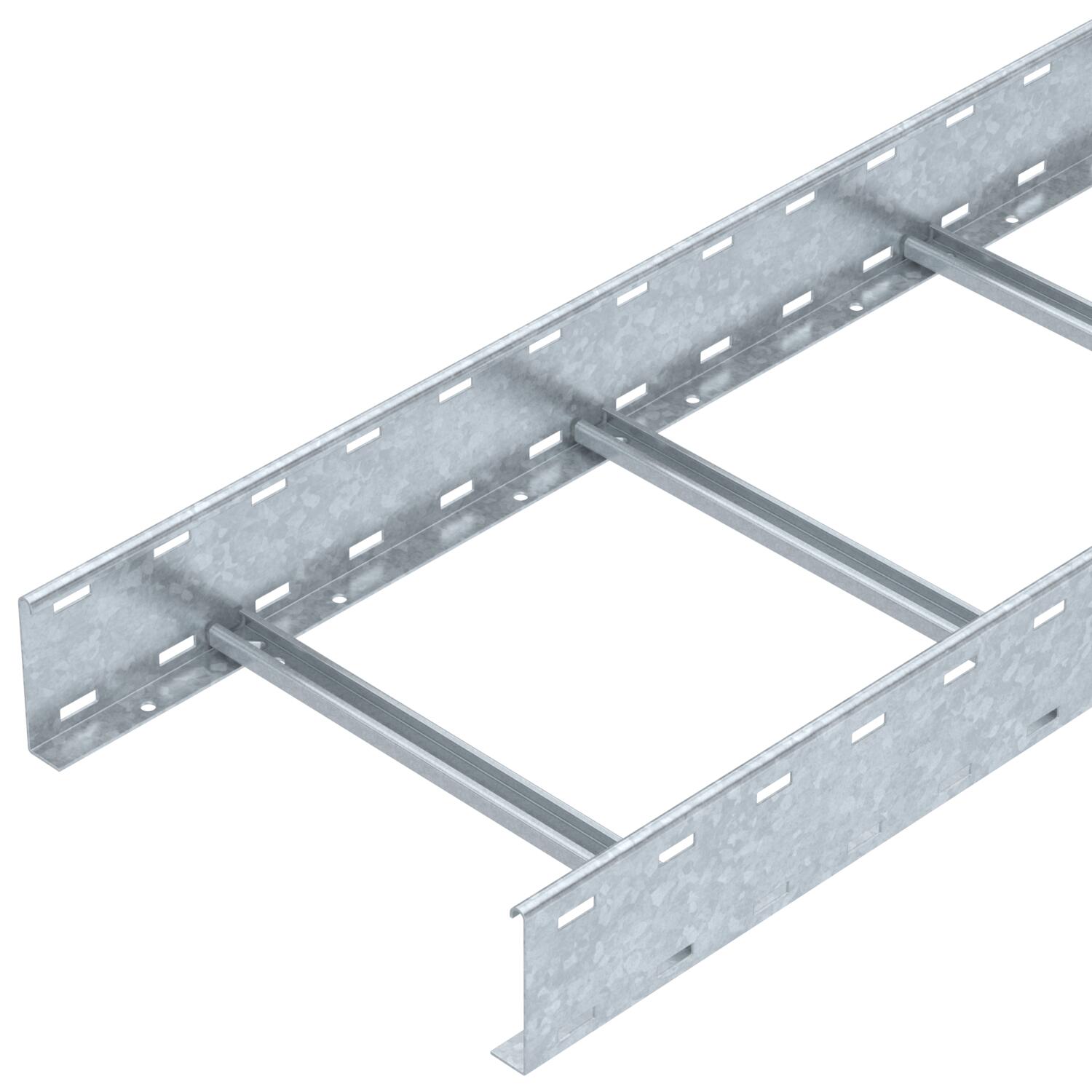

- Descrizione del prodotto
-
Descrizione del prodottoPasserella con bordo di altezza pari a 110 mm, con pioli del profilato C30 saldati e aperti verso l'alto. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
-

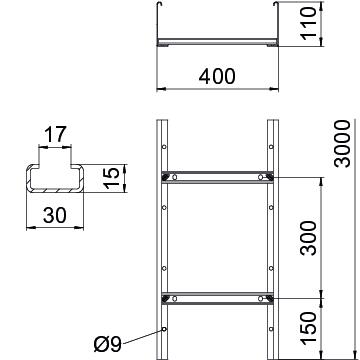

- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 110 mm Colore zinco Dimensione B 400 mm Dimensionee 110x400x3000 Distanza tra gli appoggi 2,0 m 4 kN/m Distanza tra gli appoggi 2,5 m 3 kN/m Distanza tra gli appoggi 3,0 m 2,3 kN/m Distanza tra gli appoggi 3,5 m 1,6 kN/m Distanza tra gli appoggi 4,0 m 1 kN/m Distanza tra gli appoggi 4,5 m 0,83 kN/m Distanza tra gli appoggi 5,0 m 0,7 kN/m Distanza tra gli appoggi 6,0 m 0,25 kN/m Distanza tra i pioli 300 mm Fissaggio del piolo saldato Foratura laterale sì Impronta CO₂ (GWP) dalla culla al cancello 12,97 kg CO₂e / 1 Metro Larghezza 400 mm Lughezza. 3000 mm Lughezza. 3000 ft Mantenimento funzionale no Materiale Acciaio Schlitzmaß Sprosse 17,00 Sezione utile 360 cm² Sezione utile 36000 mm² Spessore longherone 2 mm Superficie zincato a caldo per immersione Versione a grande portata no Versione dei pioli Profilo non forato Versione del longherone laterale profilo piatto Dati tecnici

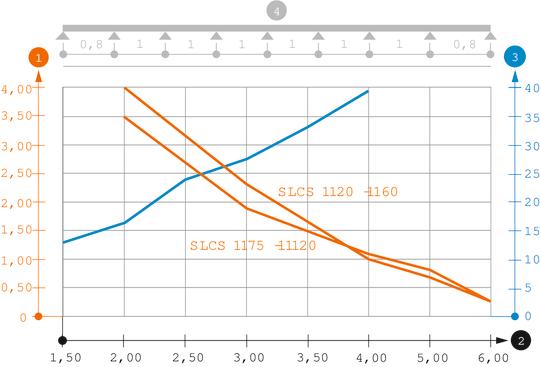

Diagramma di carico passerella tipo SLCS 110
-
Carico passerella-cavi ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Flessione passerella in mm con kN/m ammessi
-
Flessione di carico nella procedura di prova
-
Curva di carico per larghezza passerella in mm
-
Curva di flessione passerella in base alla distanza tra gli appoggi
-
