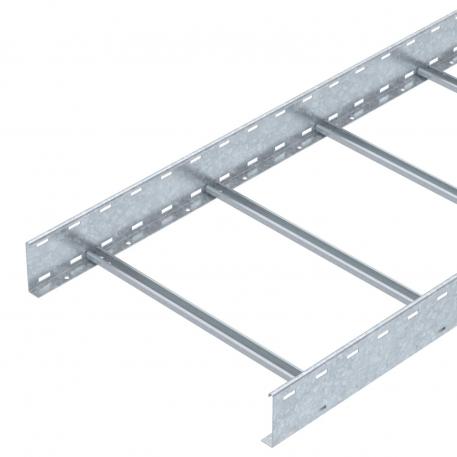

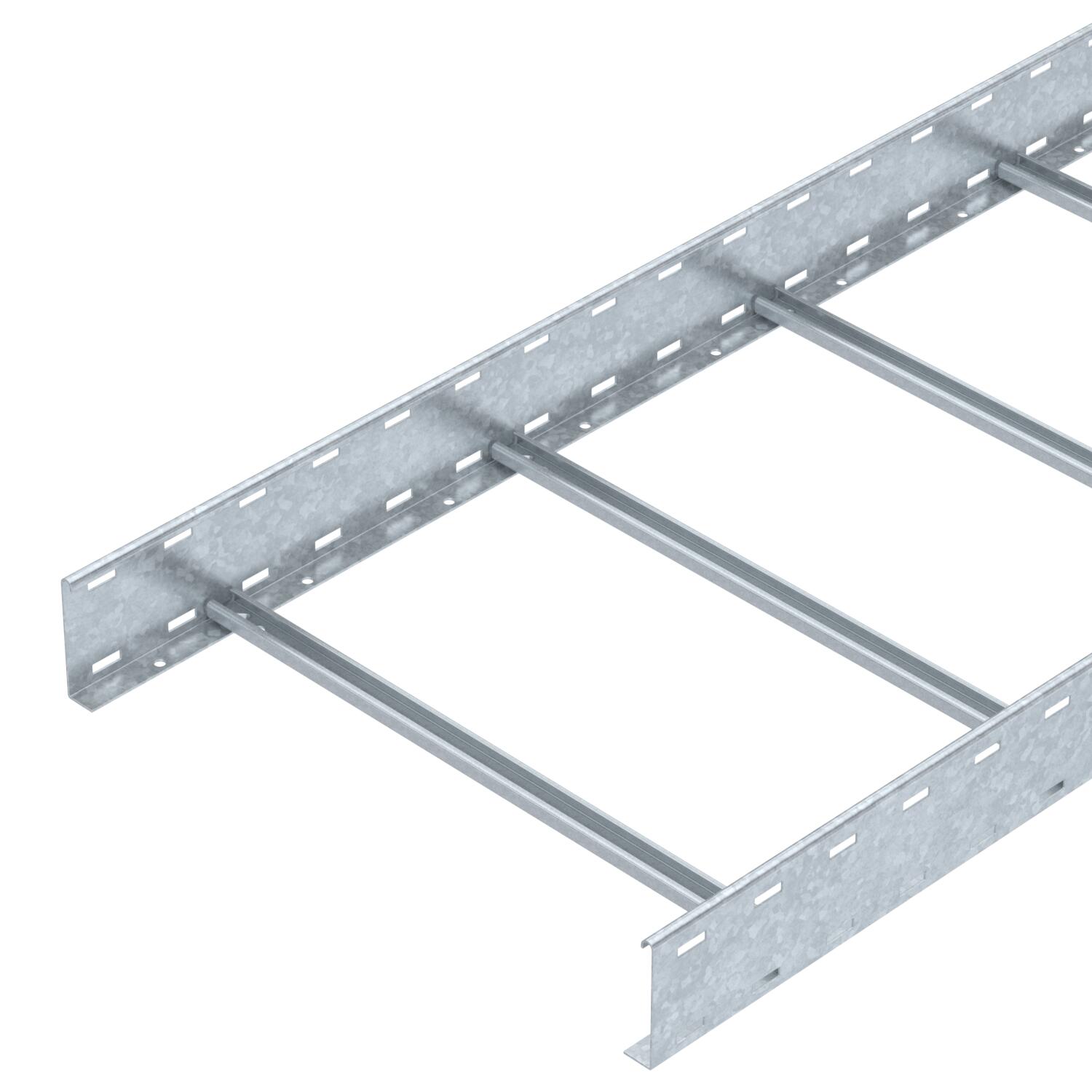

Passerella SLCS 110, 3 m C30 FT
N. art. 6207312 | EAN 4012196431908
- Descrizione del prodotto
-
Descrizione del prodottoPasserella con bordo di altezza pari a 110 mm, con pioli del profilato C30 saldati e aperti verso l'alto. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 110 mm Colore zinco Dimensione B 600 mm Dimensionee 110x600x3000 Distanza tra gli appoggi 2,0 m 4 kN/m Distanza tra gli appoggi 2,5 m 3 kN/m Distanza tra gli appoggi 3,0 m 2,3 kN/m Distanza tra gli appoggi 3,5 m 1,6 kN/m Distanza tra gli appoggi 4,0 m 1 kN/m Distanza tra gli appoggi 4,5 m 0,83 kN/m Distanza tra gli appoggi 5,0 m 0,7 kN/m Distanza tra gli appoggi 6,0 m 0,25 kN/m Distanza tra i pioli 300 mm Fissaggio del piolo saldato Foratura laterale sì Impronta CO₂ (GWP) dalla culla al cancello 14,225 kg CO₂e / 1 Metro Larghezza 600 mm Lughezza. 3000 mm Lughezza. 3000 ft Mantenimento funzionale no Materiale Acciaio Schlitzmaß Sprosse 17,00 Sezione utile 54000 mm² Sezione utile 540 cm² Spessore longherone 2 mm Superficie zincato a caldo per immersione Versione a grande portata no Versione dei pioli Profilo non forato Versione del longherone laterale profilo piatto Dati tecnici
Diagramma di carico passerella tipo SLCS 110
-
Carico passerella-cavi ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Flessione passerella in mm con kN/m ammessi
-
Flessione di carico nella procedura di prova
-
Curva di carico per larghezza passerella in mm
-
Curva di flessione passerella in base alla distanza tra gli appoggi
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FT
LVG 110 FT 127 068 029 6216548 10 pz 14,82 CHF Prezzo / 1 pz

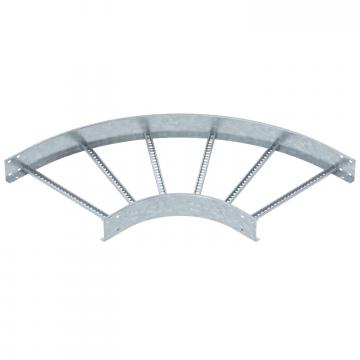

Curva 90° 110 FT
LB 90 1160 R3 FT 127 005 499 6225152 1 pz 456,78 CHF Prezzo / 1 pz
Connettore multifunzionale FT
LMFV 1160 FT ----- 6225780 1 pz 139,04 CHF Prezzo / 1 pz
Separatore 85 DD
TSG 85 DD 127 063 689 6062331 3 m 19,30 CHF Prezzo / 1 m
Piastra di uscita e protezione FT
LAB 60 FT ----- 6220479 1 pz 83,51 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Dispositivo di fissaggio per separatore A2
KS KL A2 127 008 079 6062284 30 pz 197,32 CHF Prezzo / 100 pz
Calotta di protezione
SKH 110 OR 127 008 369 6222553 20 Coppia 5,59 CHF Prezzo / 1 Coppia - Download
-
Scheda tecnica SLCS 1160 3 FT / 6207312 , 0.32MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE SLCS 1160 3 FT / 6207312 , 0.17MB , pdfDichiarazione di conformità UK SLCS 1160 3 FT / 6207312 , 0.09MB , pdfDichiarazione ambientale Umweltproduktdeklaration (EPD) , 1.48MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
