Piastra di messa a terra 1000 | 1000 | 3

morepic-1

morepic-2

Piastra di messa a terra

N. art. 5009235 | EAN 4012195376996

N. art. / Tipo

Lughezza.	1000 mm

Larghezza

Spessore	3 mm

Descrizione del prodotto

Descrizione del prodotto

• con bandiera d'acciaio piatta 3 m FL30 x 3,5
• con 2 fori passanti Ø 11 mm

Dati tecnici

Misure

Dimensione B	1000 mm
Dimensione L	1000 mm
Dimensionee	1000x1000x3
Larghezza	1000 mm
Lughezza.	1000 mm

Lunghezza linguetta di collegamento	3
Materiale	Acciaio
Spessore	3 mm
Superficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
1816 F-500X1000	1000 mm	500 mm	3 mm	5009227	pz	1 pz	240,35 CHF Prezzo / 1 pz
1816 F-1000X1000	1000 mm	1000 mm	3 mm	5009235	pz	1 pz	409,70 CHF Prezzo / 1 pz

Download

Scheda tecnica 1816 F-1000X1000 / 5009235 , 0.15MB , pdf

Manuale Guida di protezione da fulmini , 2.10MB , pdf

Manuale Guida per Sistemi di messa a terra , 2.10MB , pdf

Catalogo Messa a terra ed equipotenzializzazione , 16.24MB , pdf

Dichiarazione di conformità UE 1816 F-1000X1000 / 5009235 , 0.06MB , pdf

Download

REACH Dichiarazione di conformità 1816 F-1000X1000 / 5009235 , 0.27MB , pdf

Download

RoHS Dichiarazione di conformità 1816 F-1000X1000 / 5009235 , 0.28MB , pdf

Download

Guida alla scelta Guida alla selezione per dispersori ad anello e di fondazione secondo DIN 18014 , 0.19MB , pdf

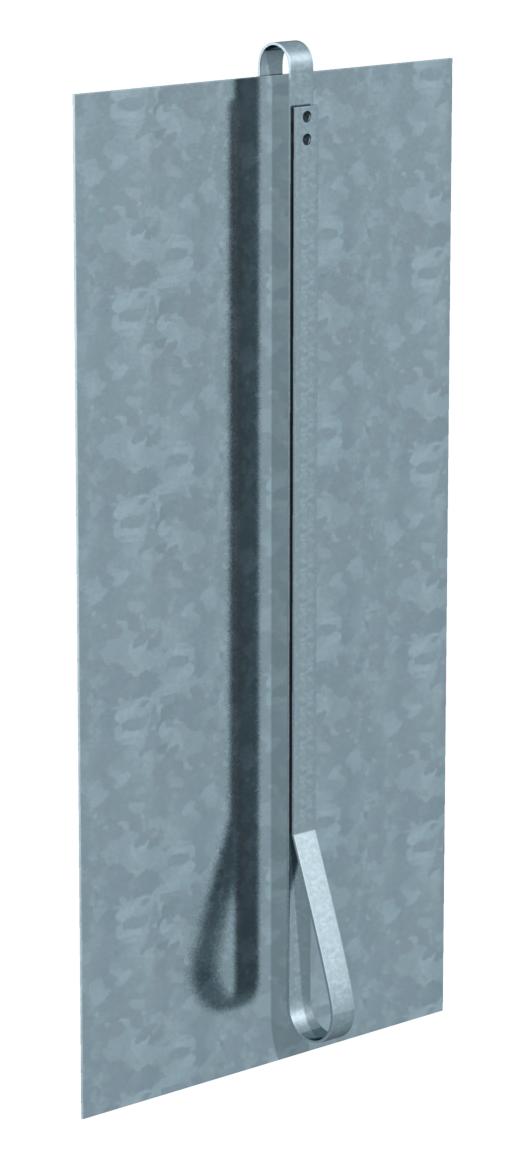

Grafico prodotto 1816 F-1000X1000 / 5009235, 35.42 kB, jpg

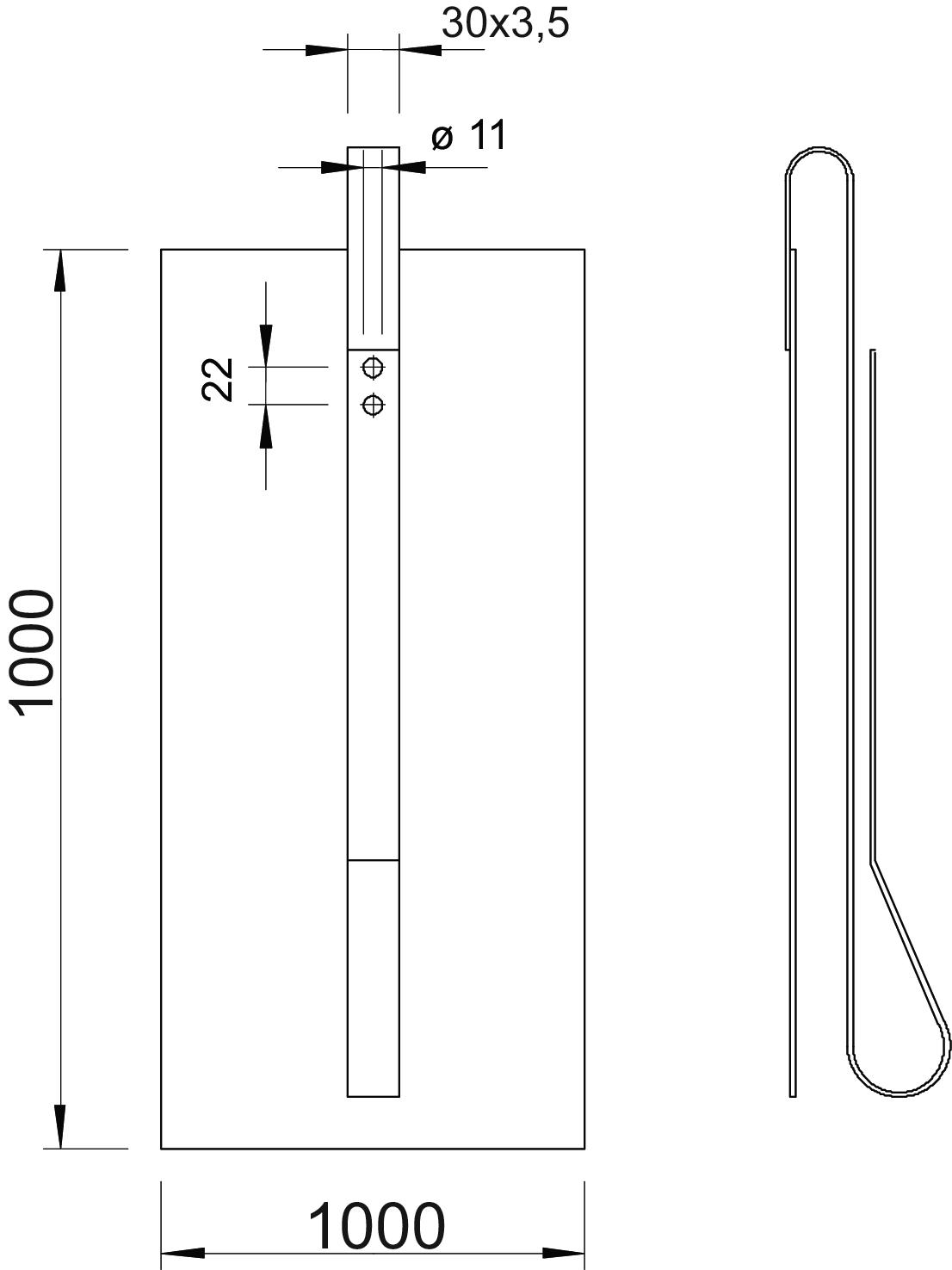

Disegno quotato 1816 F-1000X1000 / 5009235, 55.63 kB, jpg

1816 F-1000X1000 / 5009235 1816 F-1000X1000 / 5009235

Erdungs-System_Erdplatte.rfa, 348.00 kB
