Piastra di uscita e protezione A2 200

morepic-1

morepic-2

Piastra di uscita e protezione A2

N. art. 7164017 | EAN 4012196261796

N. art. / Tipo

Larghezza

Descrizione del prodotto

Descrizione del prodotto

Piastra di uscita per il montaggio sul piolo con cavi di derivazione verticale.

Dati tecnici

Misure

Altezza	45 mm
Colore	acciaio inox
Dimensionee	B200mm
Larghezza	200 mm

Materiale	Acciaio INOX 1.4301
Spessore lamiera	1 mm
Superficie	non trattato, ulteriore trattamento

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LAB 20 A2	200 mm	7164017	pz	1 pz	77,92 CHF Prezzo / 1 pz
LAB 30 A2	300 mm	7164025	pz	1 pz	86,02 CHF Prezzo / 1 pz
LAB 40 A2	400 mm	7164033	pz	1 pz	93,42 CHF Prezzo / 1 pz
LAB 50 A2	500 mm	7164041	pz	1 pz	101,40 CHF Prezzo / 1 pz
LAB 60 A2	600 mm	7164068	pz	1 pz	107,26 CHF Prezzo / 1 pz

Download

Scheda tecnica LAB 20 A2 / 7164017 , 0.19MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistema di passerelle a scaletta saldate , 2.10MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità UE LAB 20 A2 / 7164017 , 0.16MB , pdf

Dichiarazione di conformità UK LAB 20 A2 / 7164017 , 0.09MB , pdf

Download

Istruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdf

Istruzioni di montaggio Weitspannkabelleitern , 11.33MB , pdf

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

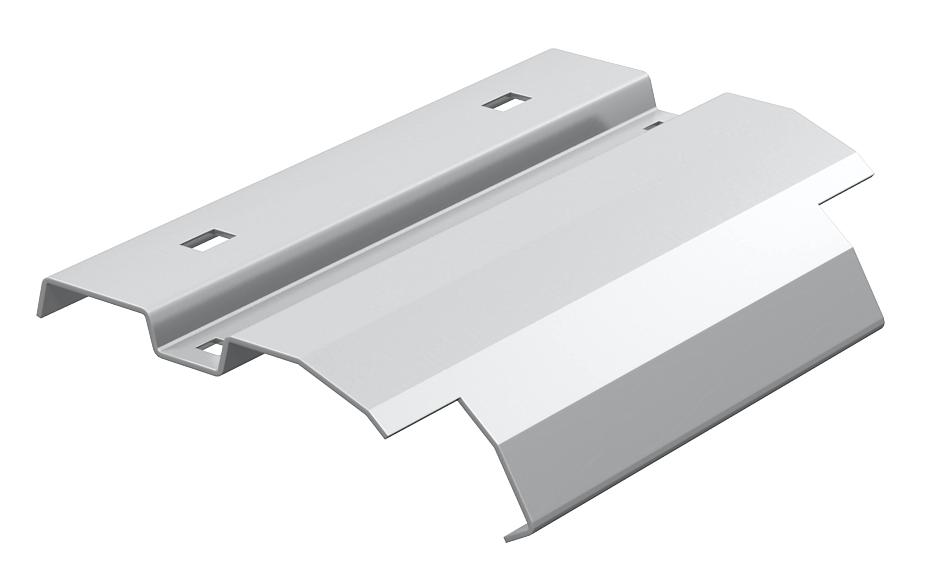

Grafico prodotto LAB 20 A2 / 7164017, 21.71 kB, jpg

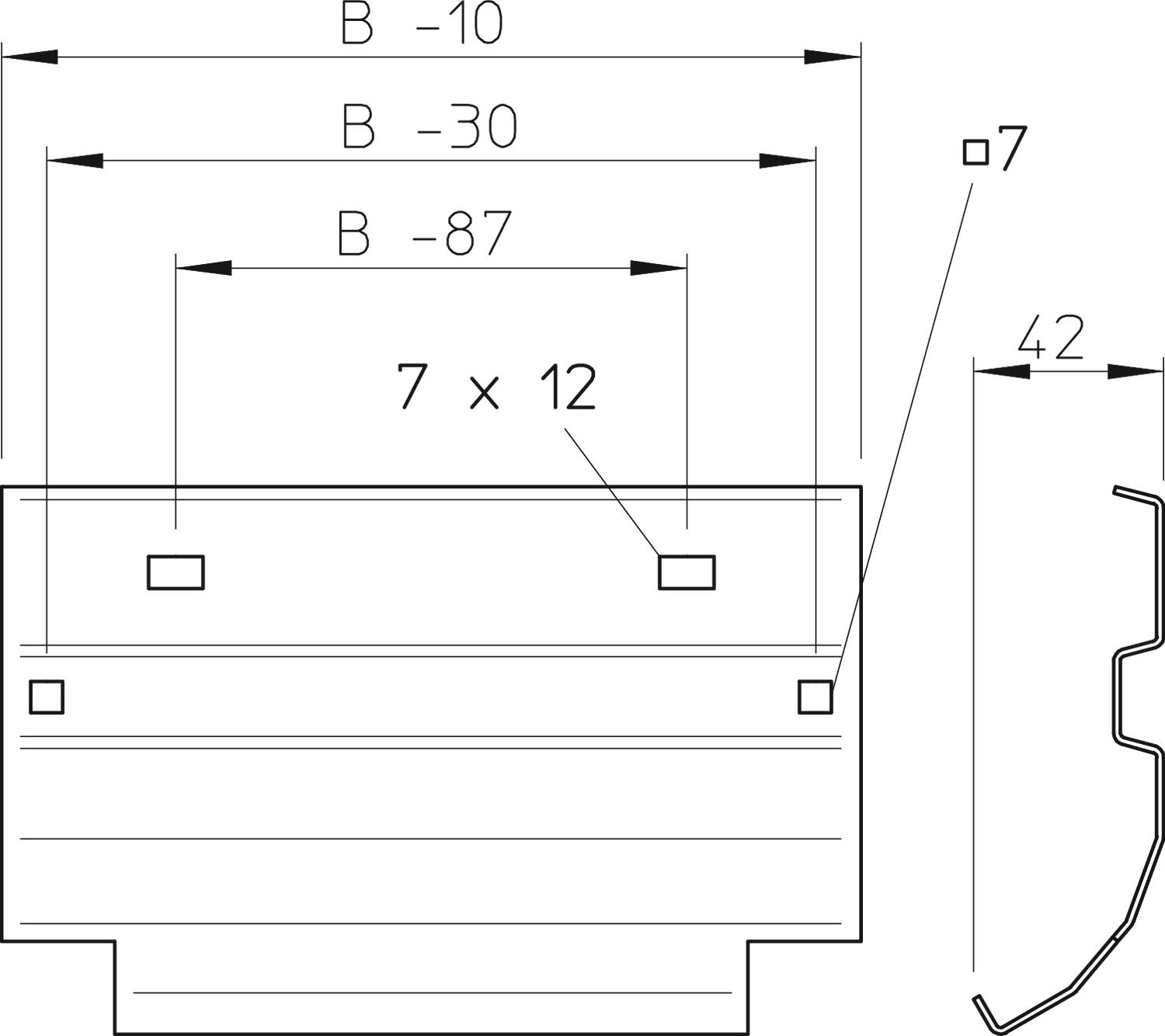

Disegno quotato LAB 20 A2 / 7164017, 70.02 kB, jpg

LAB 20 A2 / 7164017 LAB 20 A2 / 7164017
