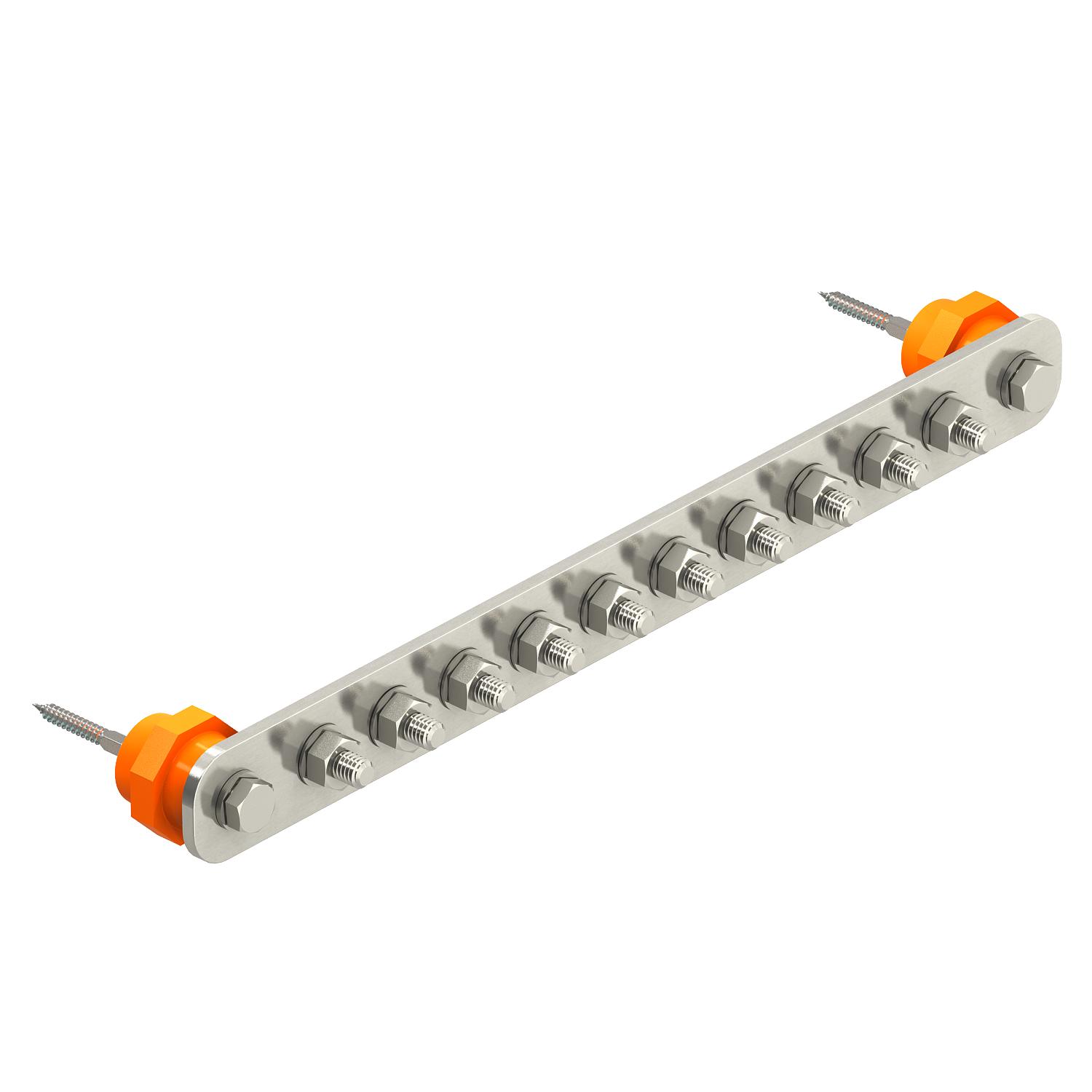

Piastra equipotenziale BigBar per ambito industriale

N. art. 5015866 | EAN 4012195002284 | ELDAS-No. 150 570 109

40 mm
5 mm
Descrizione del prodotto

Descrizione del prodotto

• Equipotenzializzazione secondo VDE 0100 parte 410 e parte 540 e l'equipotenzializzazione con parafulmine secondo VDE 0185-305 (IEC 62305)
• Piedini isolanti
• Semplice e rapido montaggio dei cavi di collegamento tramite viti di chiusura M10
• Le varianti in acciaio inossidabile (V2A) sono adatte per l'installazione all'aperto
• Completo di tasselli e viti per il montaggio a parete
• Con rondella elastica (DIN 137) per la sicurezza di avvitamento contro l'autoallentamento (ad es. necessario nei settori industriale e a rischio d'esplosione)
  • Testato per le correnti da fulmine
Dati tecnici

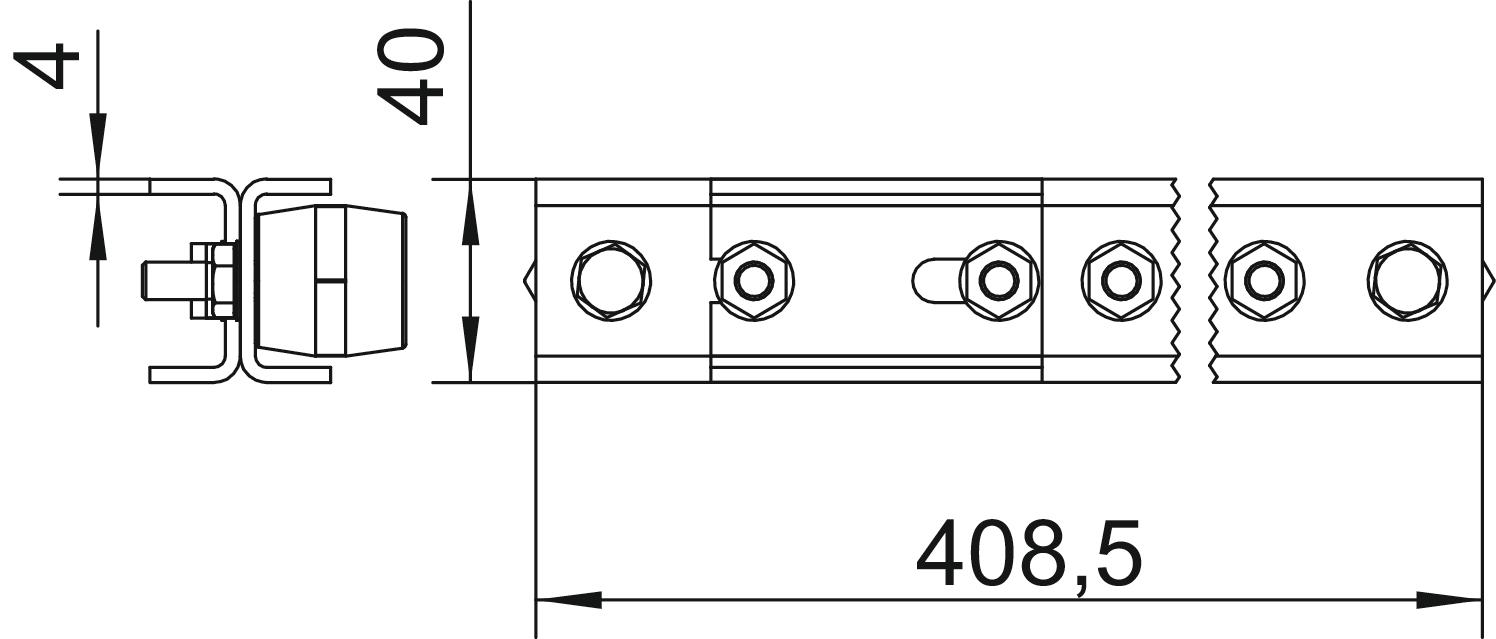

Misure

Altezza 5 mm
Capacità di portata della corrente da fulmine H/100 kA
Dimensionee 10xM10
Forma costruttiva Struttura modulare
Isolatoree
Larghezza 40 mm
Lughezza. 408,5 mm
Materiale Acciaio INOX 1.4301
Materiale del morsetto Acciaio inossidabile (V2A)
Materiale della rotaia di contatto Acciaio inossidabile (V2A)
Numero collegamento tondo totale 10
Numero delle connessioni 10
Versione solo morsetto
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Numero delle connessioni ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
1802 5 VA 246 mm 40 mm 5 mm 5 150 570 099 5015854
1 pz 89,02 CHF Prezzo / 1 pz
1802 10 VA 408,5 mm 40 mm 5 mm 10 150 570 109 5015866
1 pz 117,98 CHF Prezzo / 1 pz
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per barra equipotenziale BigBar Coperchio per barra equipotenziale BigBar 1802 AH 10 150 910 069 5015884
1 pz 48,11 CHF Prezzo / 1 pz
Download

Download

Dichiarazione di conformità 1802 10 VA / 5015866 , 0.18MB , pdf
Download
REACH Dichiarazione di conformità 1802 10 VA / 5015866 , 0.12MB , pdf
RoHS Dichiarazione di conformità 1802 10 VA / 5015866 , 0.12MB , pdf

1802 10 VA / 5015866 1802 10 VA / 5015866
