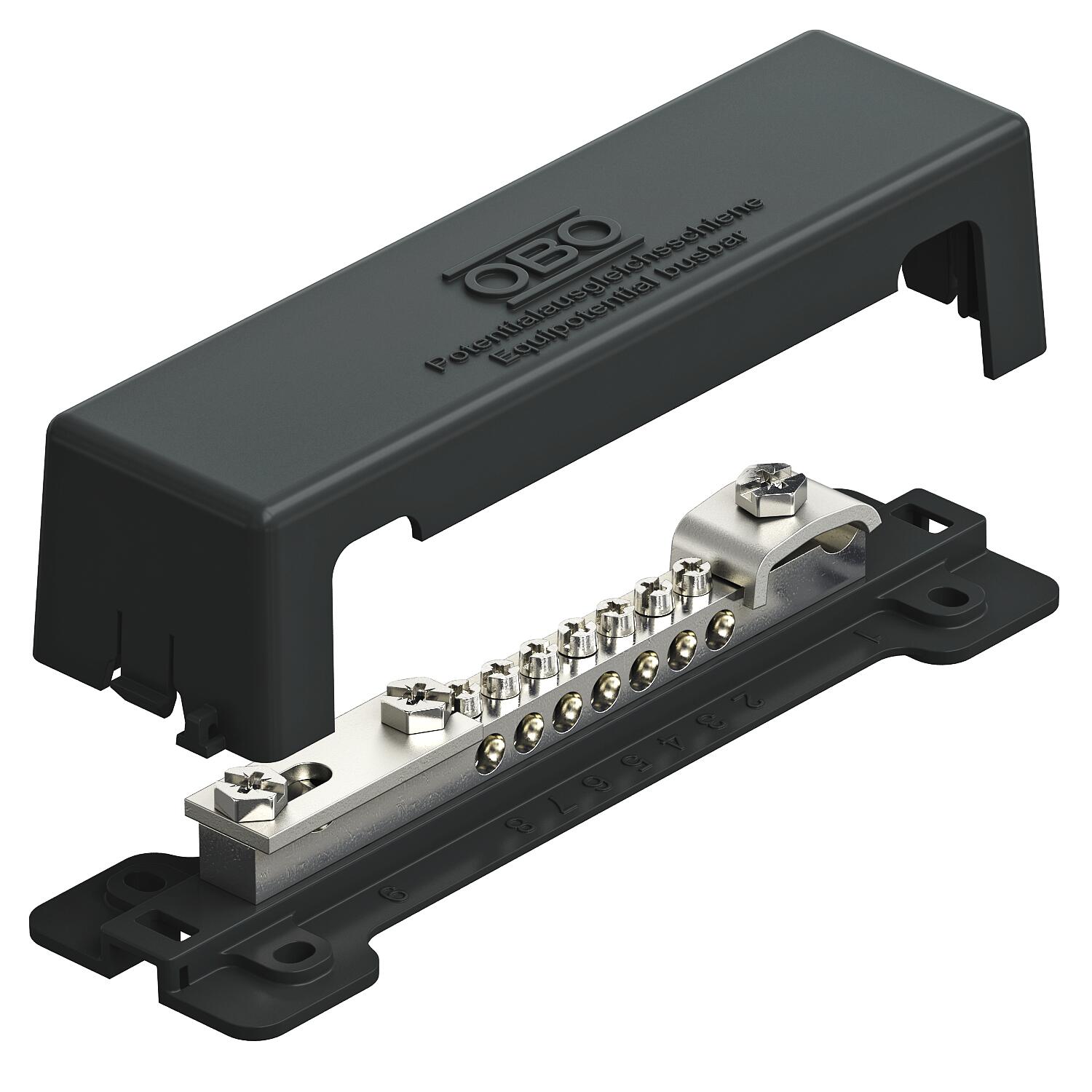

Piastra equipotenziale per applicazione esterna

N. art. 5015111 | EAN 4012195959427 | ELDAS-No. 150 571 119

5015111 / 1809 A
188 mm
52 mm
44,5 mm
nero
Descrizione del prodotto
Descrizione del prodotto
Piastra equipotenziale per l'equipotenzializzazione secondo DIN VDE 0100-410/-540 e per l'equipotenzializzazione con parafulmine secondo DIN VDE 0185-305

• Coperchio e piastra di base in polistirolo
• Colore: nero, UV resistente
• Viti e piastre in VA
• Portata di corrente da fulmini 50 kA (10/350)

Possibilità di collegamento:
• 7 conduttori a uno o più fili fino 25 mm² o conduttori flessibili fino a 16 mm²
• 1 tondo Rd 8-10
• 1 piatto fino a FL 30 o tondo Rd 8-10


  • Testato per le correnti da fulmine
  • privo di alogeni; senza cloro, fluoro e bromo
Dati tecnici

Misure

Altezza 44,5 mm
Capacità di portata della corrente da fulmine N/50 kA
Colore nero
Dimensionee 50x5mm
Forma costruttiva Struttura fissa
Impronta CO₂ (GWP) dalla culla al cancello 0,886 kg CO₂e / 1 Pezzo
Isolatoree
Larghezza 52 mm
Lughezza. 188 mm
Materiale Acciaio INOX 1.4301
Materiale del morsetto Acciaio
Materiale della rotaia di contatto Ottone
Numero collegamento conduttore piatto fino a 25 mm² rigido 7
Numero collegamento conduttore piatto fino a 30 mm 1
Numero collegamento tondo 8-10 mm 1
Numero collegamento tondo totale 1
Superficie del morsetto zincato galvanicamente
Superficie della rotaia di contatto nichelato
Versione con coperchio
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Colore ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
1809 A 188 mm 52 mm 44,5 mm nero 150 571 119 5015111
1 pz 31,33 CHF Prezzo / 1 pz
