Piolo CKD 40

N. art. 6008269 | EAN 4012195612766

N. art. / Tipo

Larghezza

Descrizione del prodotto

Descrizione del prodotto

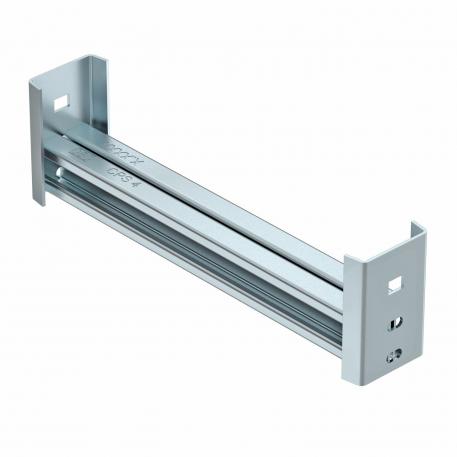

Piolo CKD40 per l'impiego in passerelle a spalliera pesanti e nel profilato IS 8.

Dati tecnici

Misure

Altezza	100 mm
Colore	zinco
Dimensionee	B554mm
Dimensioni asola	18 mm
Dimensioni LxH	2 x 40 x 22,5 mm

Larghezza	554 mm
Lughezza.	554 mm
Materiale	Acciaio
Spessore materiale	2 mm
Superficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
CKD 40 60 FT	554 mm	6008269	pz	1 pz	128,11 CHF Prezzo / 1 pz
CKD 40 70 FT	654 mm	6008277	pz	1 pz	132,15 CHF Prezzo / 1 pz
CKD 40 80 FT	754 mm	6008285	pz	1 pz	142,63 CHF Prezzo / 1 pz
CKD 40 90 FT	854 mm	6008293	pz	1 pz	144,57 CHF Prezzo / 1 pz

Download

Scheda tecnica CKD 40 60 FT / 6008269 , 0.25MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità UE CKD 40 60 FT / 6008269 , 0.13MB , pdf

Istruzioni di montaggio Weitspannkabelleitern , 11.33MB , pdf

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

Grafico prodotto CKD 40 60 FT / 6008269, 81.44 kB, jpg

Disegno quotato CKD 40 60 FT / 6008269, 74.48 kB, jpg

CKD 40 60 FT / 6008269 CKD 40 60 FT / 6008269

6008269_KSTP1.stp, 132.27 kB
