Portapparecchi GES6 con cursore di arresto
N. art. 7405321 | EAN 4012195883616
- Descrizione del prodotto
-

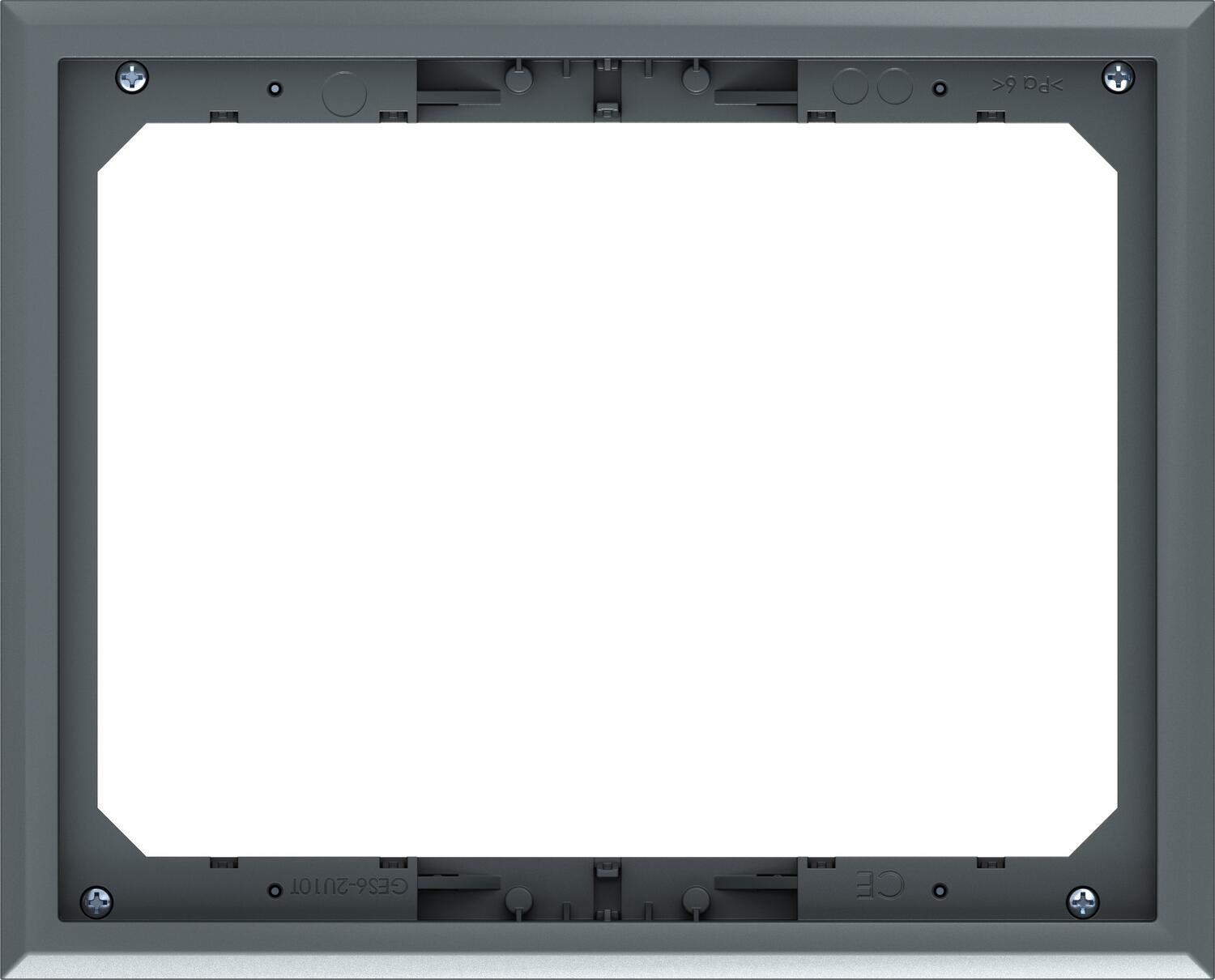

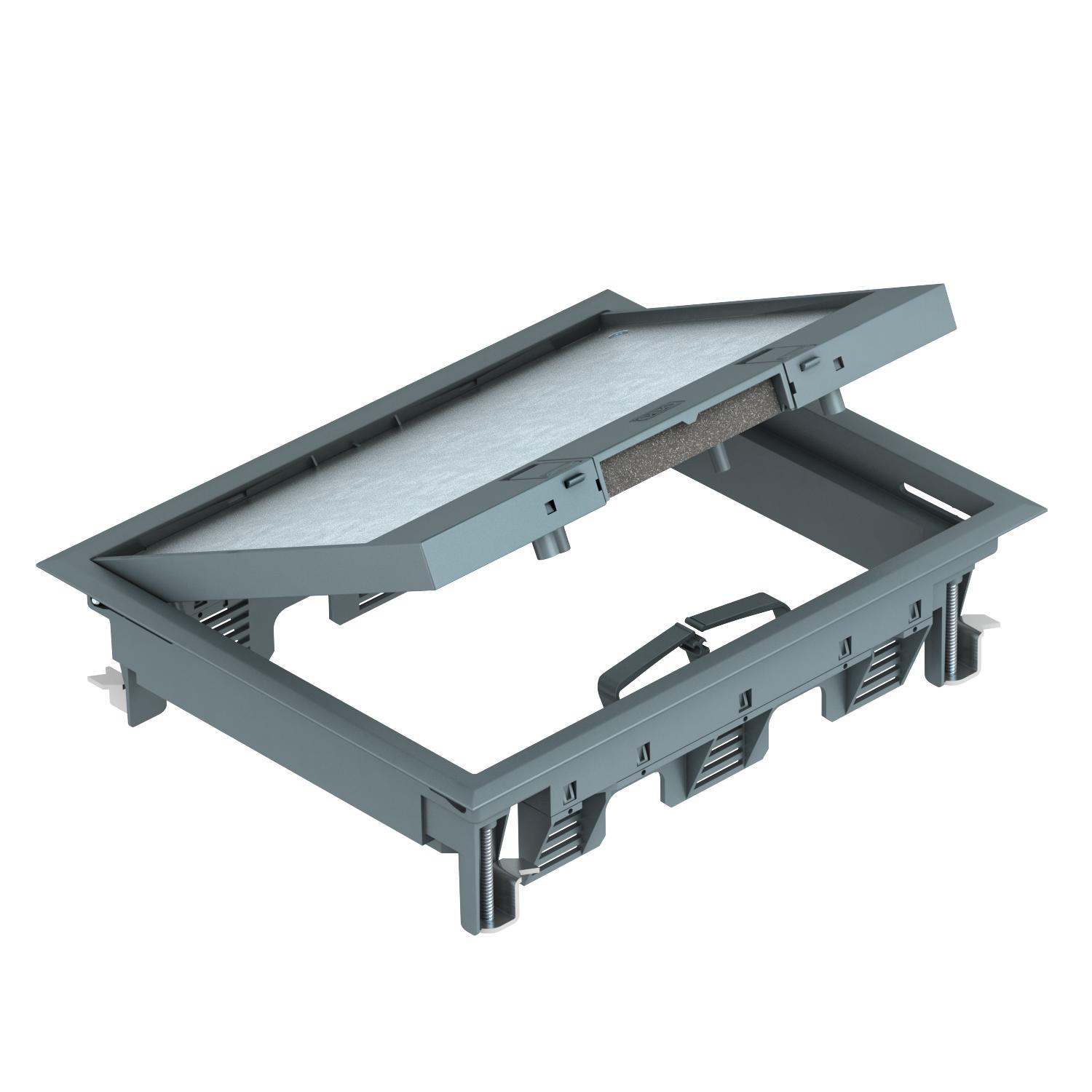

Descrizione del prodottoModulo apparecchi con cursore di arresto fino a 9 dispositivi Modulo 45 in 3 supporti universali UT3, inserto nel sistema di canali e nel sistema a pavimento in ambienti interni.
Spessore rivestimento nel coperchio ribaltabile preimpostato su 5 mm, in caso di necessità regolabile anche su 3, 8 o 10 mm.
Modulo apparecchi con cursore di arresto, a 3 vie, per l'installazione del porta apparecchi MT6. È possibile installare 3 piastre di chiusura APMT2.
Spessore rivestimento nel coperchio ribaltabile preimpostato su 5 mm, in caso di necessità regolabile anche su 3, 8 o 10 mm.
-
- Dati tecnici
-
Dati tecnici

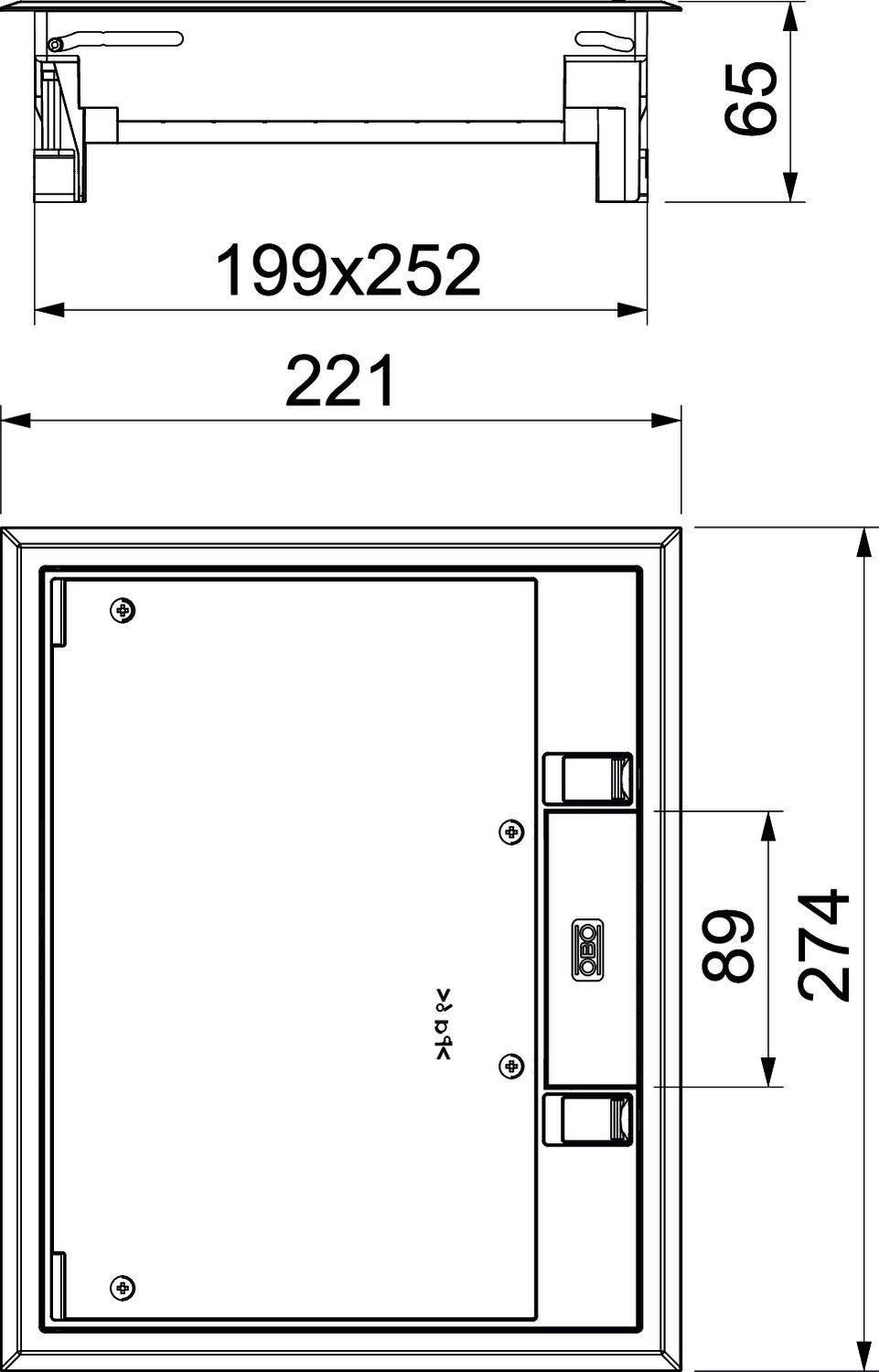

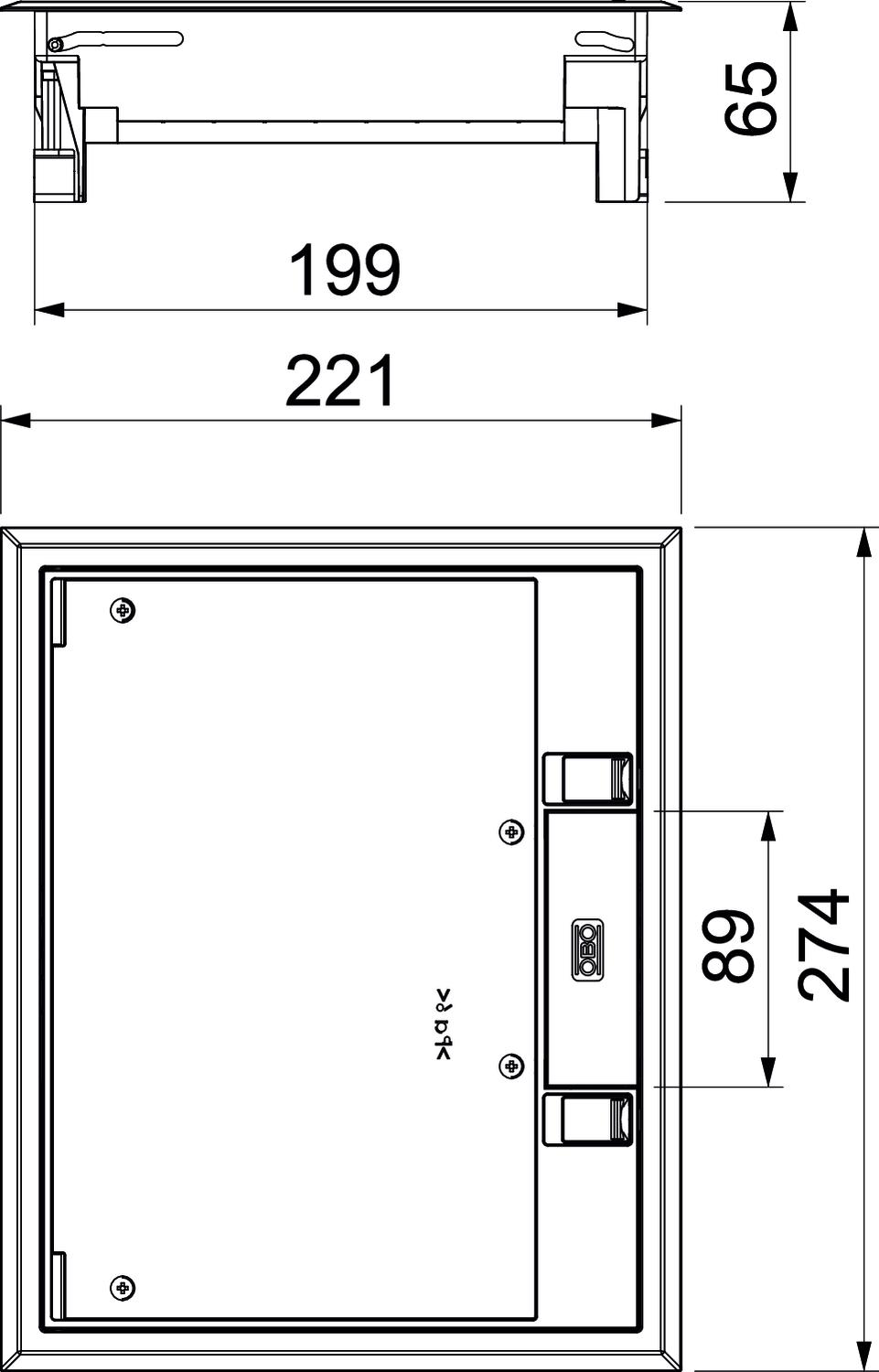

Adatto per canale sotto pavimento sì Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza 65 mm Altezza massetto min. 73 mm Altezza pavimento min. 73 mm Carico verticale, grande superficie fino a 3.000 N Carico verticale, piccola superficie fino a 2.000 N Colore grigio ferro; RAL 7011 Con spessore per rivestimento sì demesioni per l'installazione 253 mm Dimensione H 73 mm Dimensione nominale per torretta 6 Dimensionee 274x221x66 Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK08 Larghezza 274 mm Larghezza esterna 274 mm Lughezza. 221 mm Lunghezza di montaggio 201 mm Lunghezza esterna 221 mm Materiale Poliammide Meccanismo di apertura Blocco a scorrimento Numero di apparecchi installabili 9 Numero di porta apparecchi 3 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi sì Possibilità di incasso della guarnizione no Profondità di montaggio 73 mm Spessore rivestimento pavimento 5 mm Telaio di protezione pavimento sì Tipo di sistema di installazione UT3 Trattamento del pavimento asciutto Versione rettangolare Versione per carichi pesanti no Versione telaio Telaio protezione Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Prolunga
GES RV 7407536 2 pz 2,59 CHF Prezzo / 1 pz
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm
UT3 45 3 7408723 1 pz 8,53 CHF Prezzo / 1 pz - Download
-
Scheda tecnica GES6-2U10T 7011 / 7405321 , 0.23MB , pdfDichiarazione di conformità UE GES6-2U10T 7011 / 7405321 , 0.16MB , pdfIstruzioni di montaggio Istruzioni di montaggio GES 2U , 0.19MB , pdf
