- Descrizione del prodotto
-

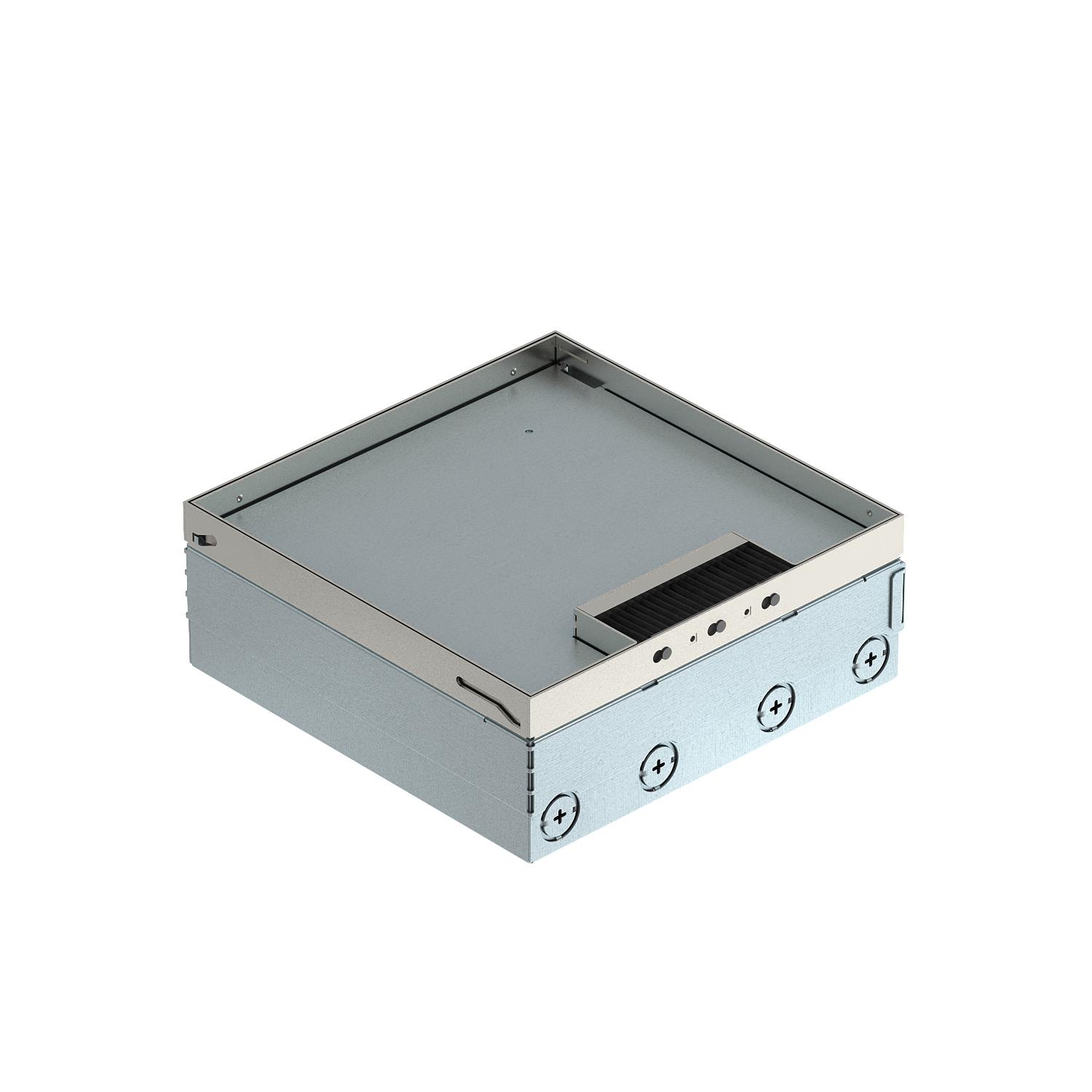

Descrizione del prodottoUnità di montaggio quadrata per l'installazione su pavimenti sopraelevati e in massetto trattati a secco in ambienti interni.
Alloggiamento da incasso con aperture passacavo preforate per tubi (M25). Elemento superiore regolabile al bordo superiore del pavimento grazie al supporto di livellamento. La profondità di montaggio minima è 95 mm, il campo di livellamento è +30 mm.
Uscita cavi a spazzola.

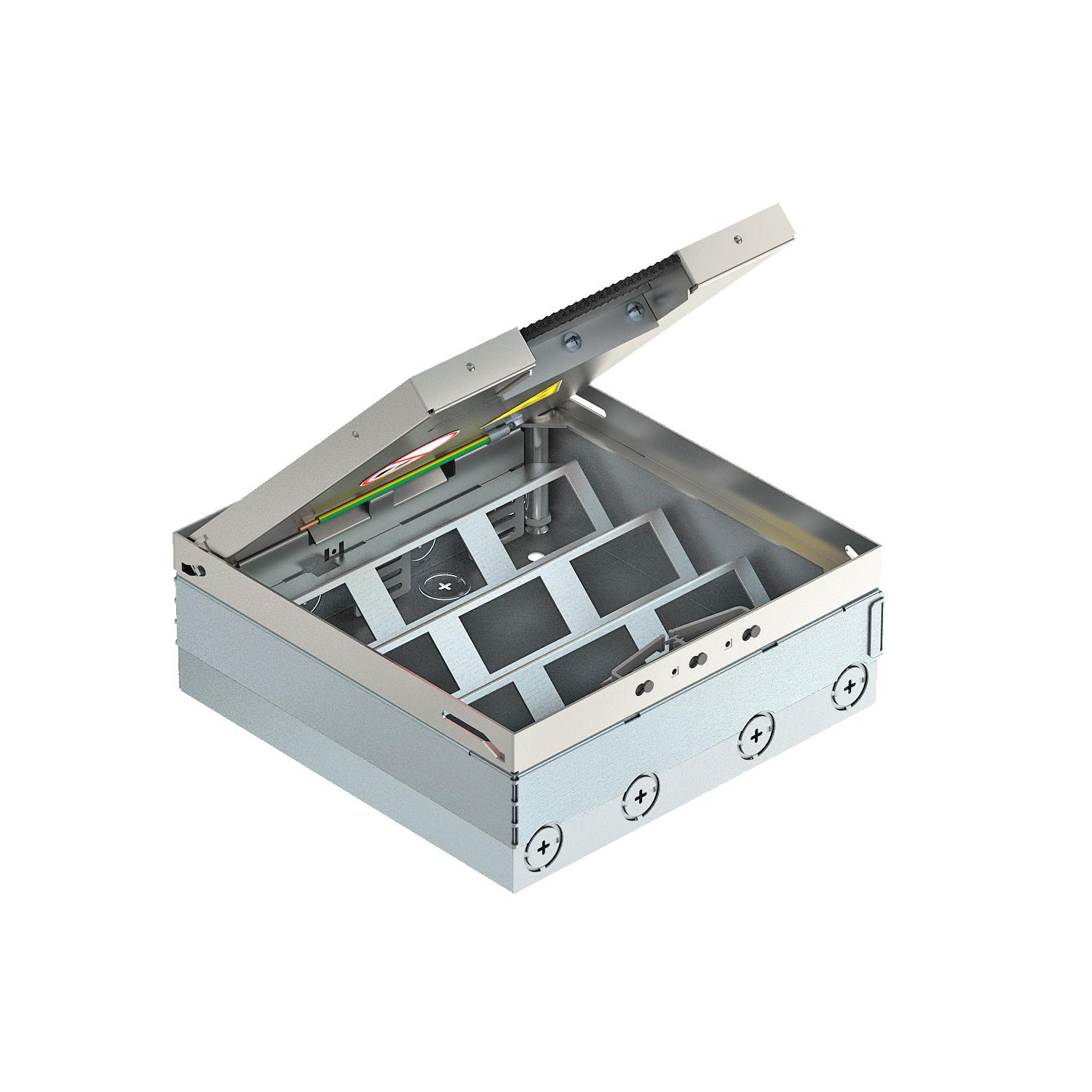

Porta FLF d'acciaio galvanizzato per 9x FLF 3/5.
Coperchio rivestibile, 15mm.
- Dati tecnici
-
Dati tecnici

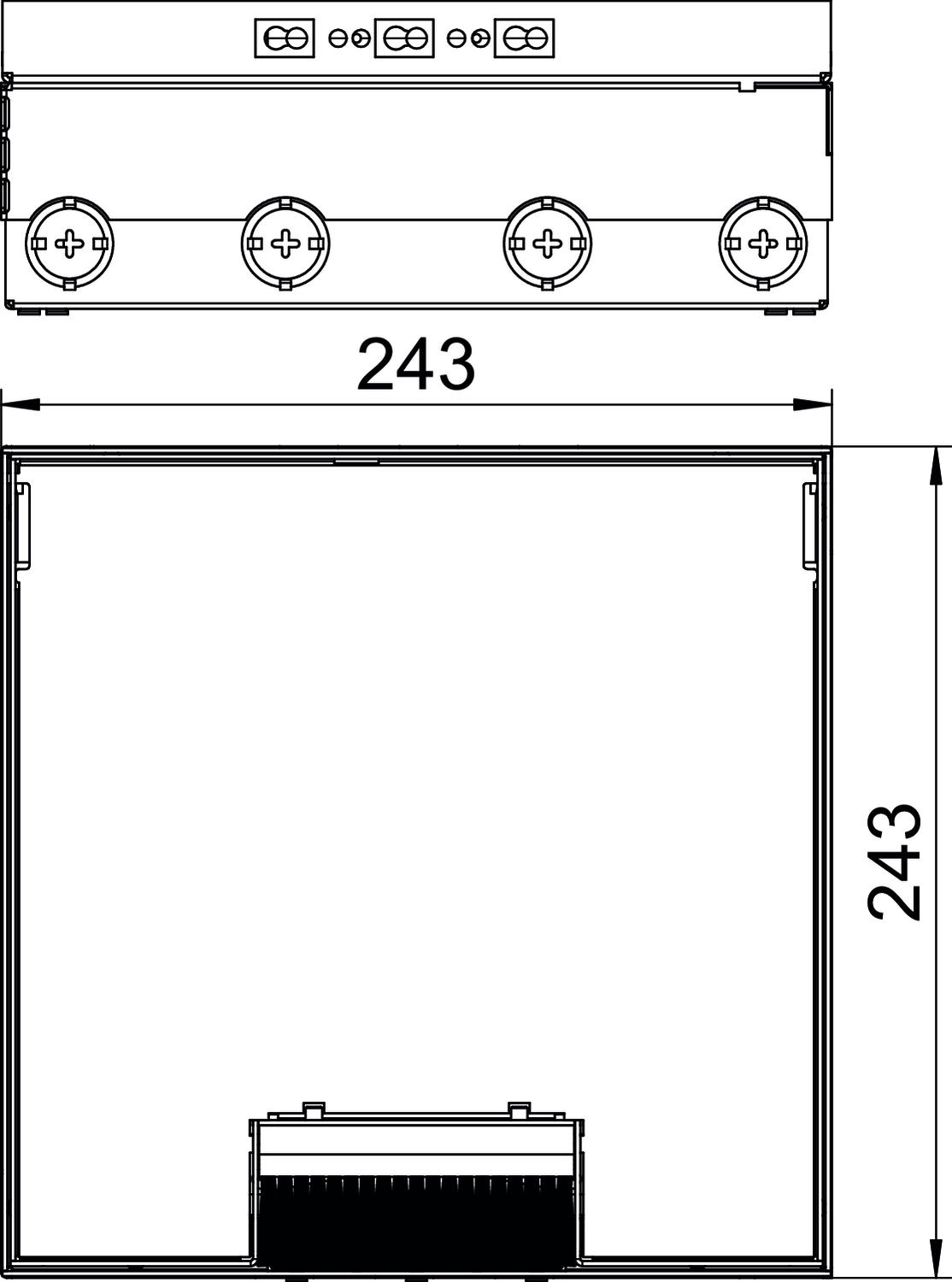

Altezza massetto max 110 mm Altezza massetto min. 95 mm Altezza pavimento max 125 mm Altezza pavimento min. 95 mm demesioni per l'installazione 246 mm equipaggiamento Supporto FLF Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Impronta CO₂ (GWP) dalla culla al cancello 25,0101 kg CO₂e / 1 Pezzo Intervallo di livellamento max 125 mm Intervallo di livellamento min. 95 mm Larghezza 246 mm Larghezza esterna 243 mm Lughezza. 246 mm Lunghezza di montaggio 246 mm Lunghezza esterna 243 mm Materiale Acciaio INOX 1.4301 Spessore rivestimento pavimento 15 mm Tipo coperchio Scanalatura del rivestimento del pavimento Versione uscita cavo Spazzola su listello - Tutti i tipi
- Download
-
Scheda tecnica UDHOME9 2V U PE / 7427332 , 0.19MB , pdfREACH Dichiarazione di conformità UDHOME9 2V U PE / 7427332 , 0.13MB , pdfRoHS Dichiarazione di conformità UDHOME9 2V U PE / 7427332 , 0.13MB , pdfIstruzioni di montaggio Istruzioni di montaggio Torretta a scomparsa UDHOME4/9 , 0.08MB , pdf
