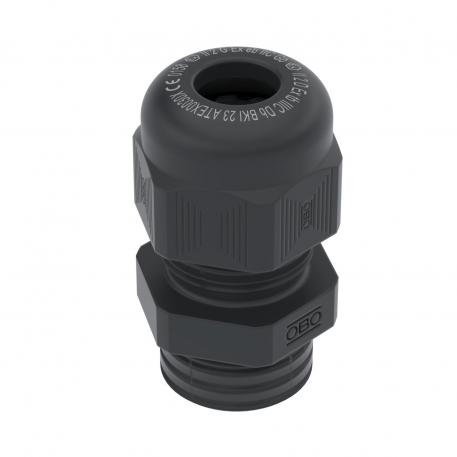

Pressacavo, area EX, filettatura metrica, nero
N. art. 2050315 | EAN 4012195594857 | ELDAS-No. 121 399 413
- Descrizione del prodotto
-
Descrizione del prodottoPressacavo con attestato di certificazione CE per apparecchi e sistemi di protezione il destinati ad essere utilizzati in atmosfera potenzialmente esplosiva. Direttiva 94/9/CE
Attestato di esame CE: PTB 99 ATEX
3112X e 3113X
Con filettatura metrica secondo IEC 423.
Modello di pressacavo robusto con dado esagonale cieco a forte tenuta, oltre a scarico di trazione e protezione antitorsione per esigenze di tenuta elevata.
Anello di tenuta in gomma cloroprene/nitrile, alette di tenuta pressofuse, così da non richiedere alcun anello di tenuta per raccordo filettato, testato secondo VDE Grado di protezione IP 68 a 5 bar.
-
- Dati tecnici
-
Dati tecnici

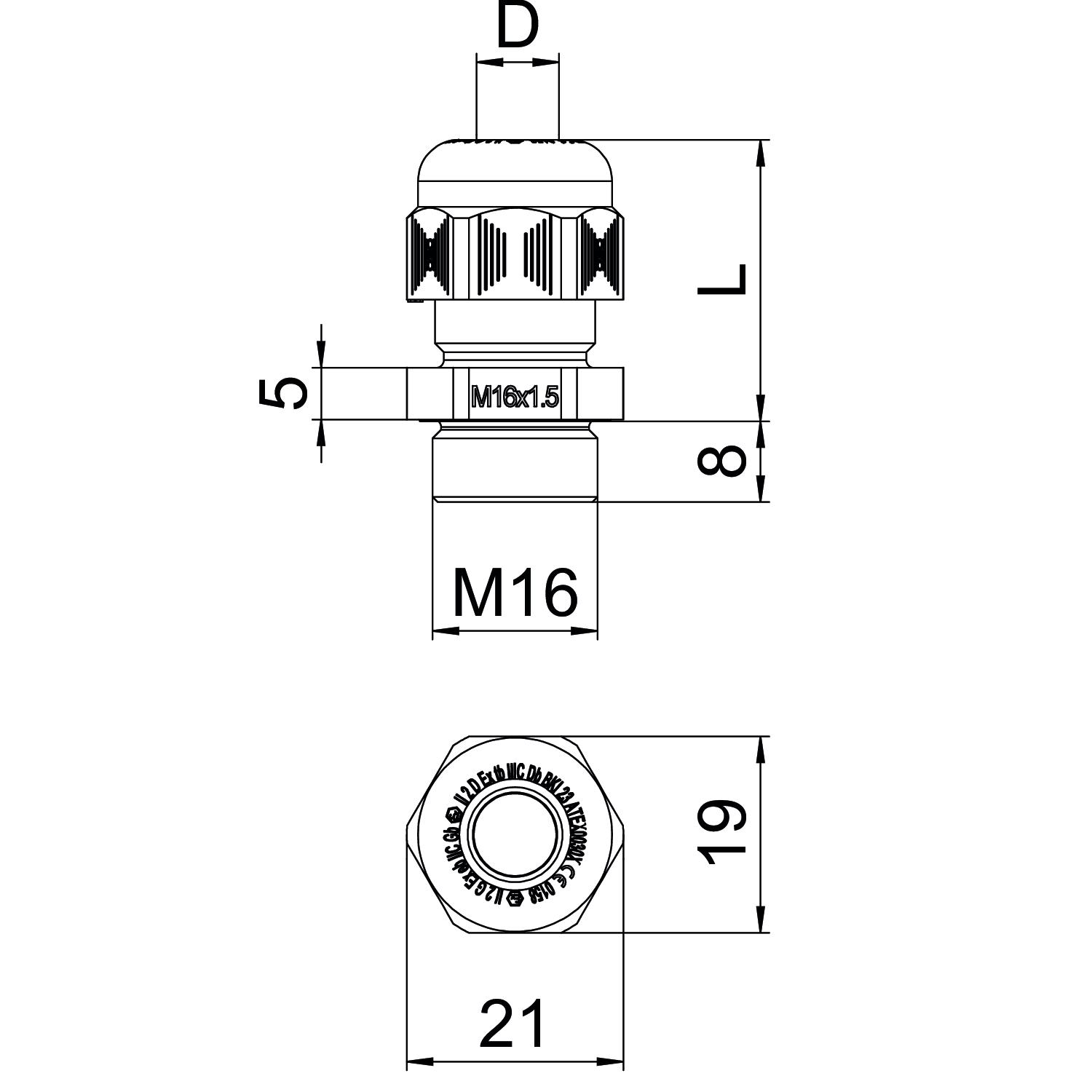

antiesplosione sì Apertura di chiave 19 Area di tenuta D max 8 mm Area di tenuta D min. 5 mm Collegamento a vite divisibile no Colore nero Con controdado no Coppia di serraggio instabile 2,75 Nm Dimensione e 21 mm Dimensione chiave 21 mm Dimensione G M16 mm Dimensione L max. 27 mm Dimensione L min. 21 mm Dimensione L1 8 mm Dimensione L2 5 mm Dimensionee M16 Dimensioni nominali filettatura 16 Filettatura M16 x 1,5 Grado di protezione IP68 Guarnizione multiforo no Impronta CO₂ (GWP) dalla culla al cancello 0,0363 kg CO₂e / 1 Pezzo Lunghezza filettatura 8 mm Materiale Poliammide Passo filettatura 1,5 mm Per zona esplosiva yes per zone con gas esplosivi 1, 2 per zone con polveri esplosive 21, 22 Possibilità di scarico di trazione no Pressacavo per cavo piatto no Priva di alogeni sì Protezione antiriflesso no Range di temperatura di esercizio max 40 °C Range di temperatura di esercizio min. -10 °C Resistente agli urti no Rinforzato con fibre di vetro no Tipo di guarnizione Anello di tenuta Tipo filettatura metrica Versione dritto - Tutti i tipi
-
Tutti i tipi
